香蕉视频app下载苹果版

00Cr12Ni10AlTi

 00Cr12Ni10AlTi 不(bu)(bu)銹鋼是一種超低碳(tan)馬氏體時效(xiao)不(bu)(bu)銹鋼，它(ta)既具有馬氏體時效(xiao)鋼的高(gao)強度和良好的韌性，又具有常規香蕉視頻app下載蘋果版:不銹鋼的(de)(de)(de)耐(nai)蝕性。該鋼易于生(sheng)產和具(ju)有良(liang)好的(de)(de)(de)加(jia)工性能，主要(yao)用于要(yao)求具(ju)有高的(de)(de)(de)強度(du)、良(liang)好的(de)(de)(de)韌性和耐(nai)蝕性的(de)(de)(de)裝備(bei)，如供(gong)料螺旋(xuan)推進器、捏合元件、破碎(sui)機襯板(ban)、塑料模具(ju)和模板(ban)等。

一、化學成(cheng)分

 00Cr12Ni10AlTi 不銹鋼的化(hua)學(xue)成分見表(biao)5-60。

二、室(shi)溫力(li)學(xue)性能(neng)

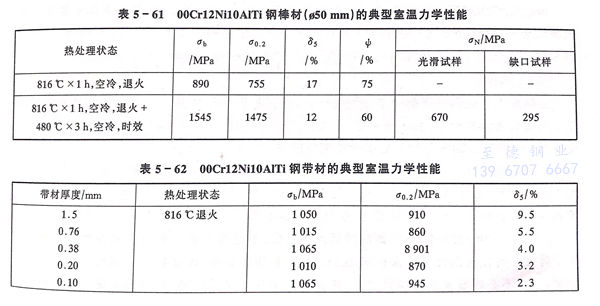

  00Cr12Ni10AlTi 不銹(xiu)鋼在退火條件(jian)下(xia)具有(you)較(jiao)高的(de)(de)(de)(de)抗(kang)拉(la)強(qiang)度(du)和屈(qu)服強(qiang)度(du)，且塑性(xing)(xing)和韌(ren)(ren)性(xing)(xing)良好。通過簡單的(de)(de)(de)(de)時效處理，其強(qiang)度(du)水平較(jiao)退火狀態提高1倍，同(tong)時保留了足夠的(de)(de)(de)(de)塑韌(ren)(ren)性(xing)(xing)。00Cr12Ni10AITi 不銹(xiu)鋼棒材、帶(dai)材及時效處理對室溫力(li)學性(xing)(xing)能的(de)(de)(de)(de)影響見表5-61至表5-63。

三、高溫(wen)力(li)學(xue)性能(neng)

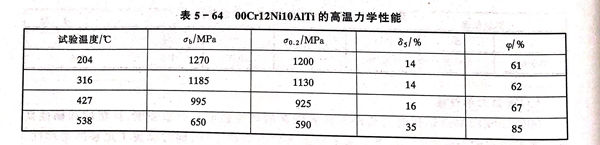

  00Cr12Ni10AlTi 不銹鋼(gang)的高(gao)溫(wen)拉伸(shen)性(xing)能見表5-64。

四、耐蝕性(xing)

  00Cr12Ni10AlTi 不銹鋼在大氣中的耐蝕性相當于304不銹鋼和Cr17型鐵素體不銹鋼。在鹽霧試驗中，鋼的耐蝕性不如1Cr17而優于1Cr13。在沸騰20％H₃PO₄、60％醋酸、25％和65％HNO₃中，其耐蝕性稍好于1Cr13不(bu)銹鋼，但不如0Cr18Ni9和1Cr17。

五、工藝(yi)性(xing)能

 a. 熱加(jia)工

  此鋼易于熱加(jia)工，理想的(de)熱加(jia)工溫度范(fan)(fan)圍為1038～1230℃。為得到細(xi)化的(de)晶(jing)粒和最佳(jia)力(li)學(xue)性(xing)能，應(ying)在(zai)816～927℃范(fan)(fan)圍內進(jin)行終加(jia)工，在(zai)終加(jia)工范(fan)(fan)圍內應(ying)盡可能加(jia)大變形量(liang)，至少應(ying)為20％。加(jia)工后(hou)空(kong)冷至室溫即可。

 b. 熱處理(li)

  00Cr12Ni10AlTi 不銹鋼(gang)的使用狀(zhuang)態為固溶退火＋時(shi)(shi)效處理。鋼(gang)的固溶處理溫(wen)度(du)為816℃×1h空冷，而后進行時(shi)(shi)效處理，以得到所需(xu)強(qiang)度(du)和塑韌性(xing)，根(gen)據對材料(liao)的強(qiang)度(du)、塑韌性(xing)要求選擇恰當的時(shi)(shi)效溫(wen)度(du)，時(shi)(shi)效時(shi)(shi)間為3小時(shi)(shi)，冷卻方式為空冷。

c. 焊接

  00Cr12Ni10AlTi 不(bu)銹鋼的焊接(jie)性能良好，不(bu)論是在(zai)退火狀態還是在(zai)時(shi)效條(tiao)件下均易于焊接(jie)。可使用(yong)(yong)惰(duo)性氣體保護和(he)手工電弧焊等焊接(jie)方法，焊接(jie)材(cai)(cai)料宜使用(yong)(yong)與母(mu)(mu)材(cai)(cai)相(xiang)同的化學成分，不(bu)必焊前預(yu)熱和(he)焊后退火，焊后進行480℃時(shi)效處理，可獲得與母(mu)(mu)材(cai)(cai)相(xiang)近的強度和(he)韌性。

六、物(wu)理性能

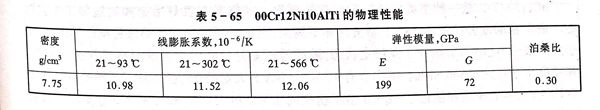

  00Cr12Ni10AlTi 不銹(xiu)鋼(gang)的物理(li)性能見表5-65。
