香蕉视频app下载苹果版

07Cr17Ni7Al、17-7PH、0Cr17Ni7Al

  07Cr17Ni7Al、17-7PH 不銹鋼(gang)是一種半奧氏體香蕉視頻app下載蘋果版:沉淀硬化不銹鋼。此鋼(gang)具有良好冶金(jin)和制造(zao)加工(gong)工(gong)藝(yi)性能。由于鋼(gang)的成分接(jie)近于18-8型香蕉視頻app下載蘋果版:奧氏體不銹鋼，因此在固(gu)溶狀(zhuang)態下(xia)仍保留奧氏(shi)體組織(zhi)，便于(yu)加工成(cheng)形，此時(shi)的組織(zhi)處于(yu)亞穩定(ding)狀(zhuang)態，隨后經調整處理和(he)(he)時(shi)效可(ke)獲得所(suo)需(xu)強(qiang)度和(he)(he)韌性，其(qi)強(qiang)度水平可(ke)達1600MPa。鋼中含有(you)17％Cr并含有(you)大(da)量(liang)的Ni，使其(qi)具有(you)足(zu)夠的耐蝕性和(he)(he)不銹(xiu)性，大(da)體上相當和(he)(he)接近于(yu)18-8型香蕉視頻app下載蘋果版:不銹鋼的(de)水(shui)平。(0Cr17Ni7Al) 17-7PH 不銹(xiu)鋼(gang)可(ke)用(yong)于350℃以(yi)下(xia)長期工(gong)作(zuo)的(de)不銹(xiu)鋼(gang)結構(gou)件(jian)、容器、管道、彈簧、膜片(pian)等。鑒于該(gai)鋼(gang)熱(re)處(chu)理工(gong)藝復雜，在全(quan)世界范圍內(nei)有(you)被馬氏體時效不銹(xiu)鋼(gang)取代的(de)趨(qu)勢，但目前仍具(ju)有(you)廣泛應用(yong)的(de)領域。

 舊國標：0Cr17Ni7Al   新(xin)國標：07Cr17Ni7Al  美標：S17700、631、17-7PH

一、化(hua)學成分

 07Cr17Ni7Al、17-7PH 不銹鋼的化(hua)學成分見表5-66。

二(er)、室溫力(li)學性(xing)能

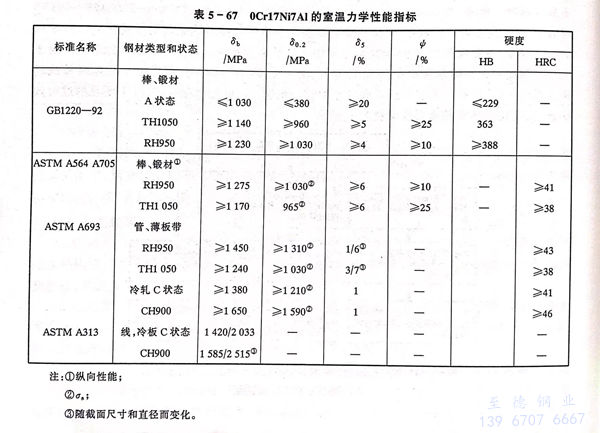

  不(bu)同標(biao)準(zhun)所規(gui)定的(de) 07Cr17Ni7Al、17-7PH 不(bu)銹鋼的(de)室溫力(li)學性能(neng)標(biao)準(zhun)見表5-67。

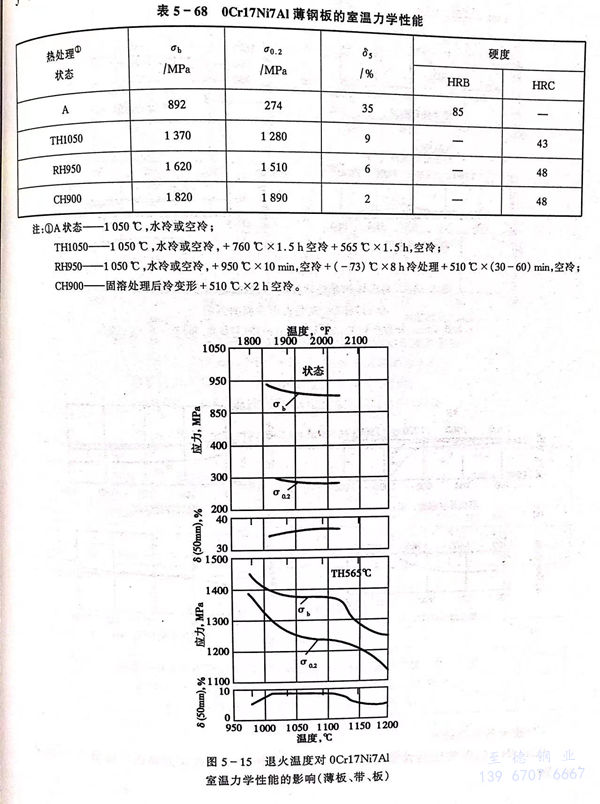

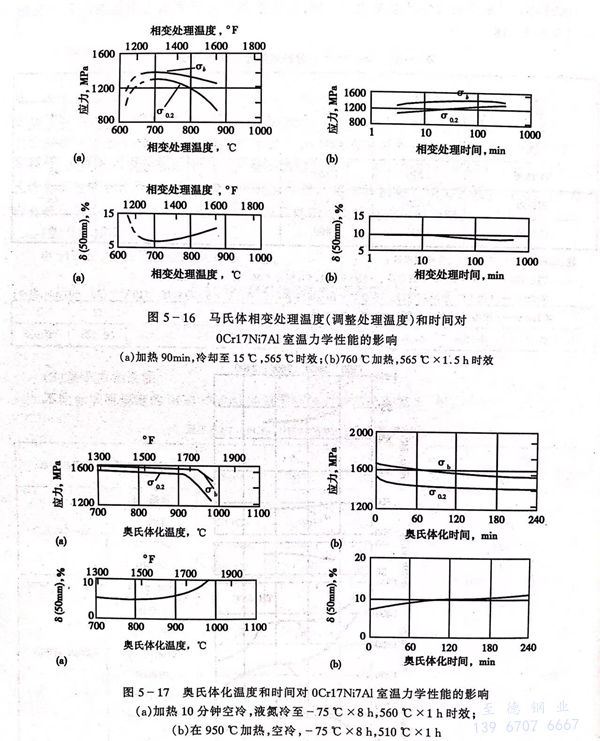

  07Cr17Ni7Al、17-7PH 不銹鋼的(de)(de)室溫(wen)力學性(xing)能見(jian)表 5-68，熱處理制度對其室溫(wen)力學性(xing)能的(de)(de)影(ying)響見(jian)圖(tu) 5-15至(zhi)5-18 。

三、疲(pi)勞和斷裂韌性

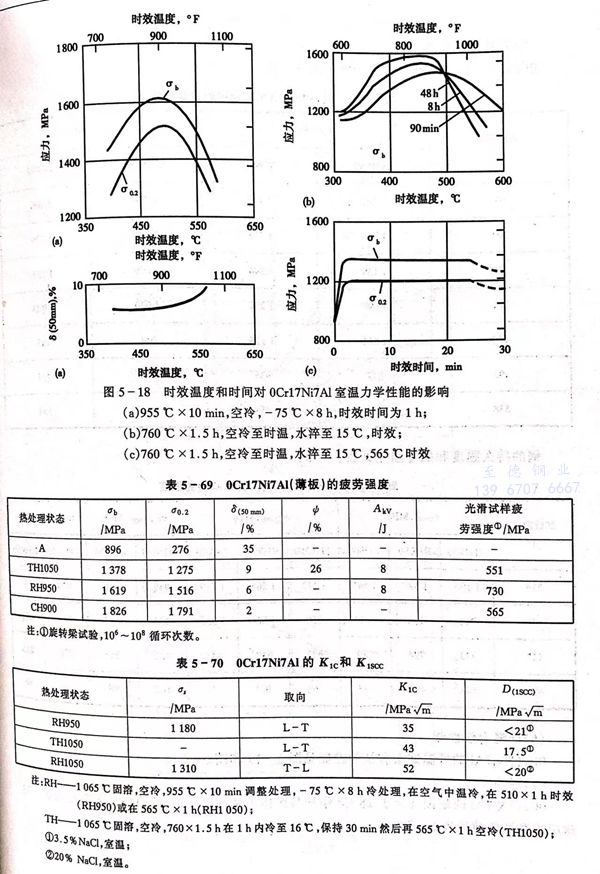

  07Cr17Ni7Al、17-7PH 不銹鋼(gang)的疲(pi)勞性能見表5-69。斷(duan)裂韌性和應(ying)力(li)腐蝕門檻值(zhi)見表5-70。

四(si)、高溫力學(xue)性能

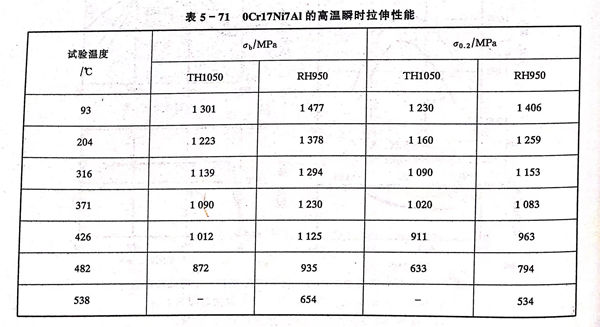

 07Cr17Ni7Al、17-7PH 不銹(xiu)鋼高溫瞬(shun)時(shi)拉伸性能見表 5-71 。

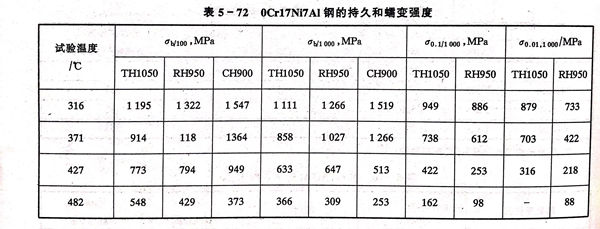

 鋼的持久(jiu)強度和蠕變強度見表 5-72 。

五、低溫力學性能

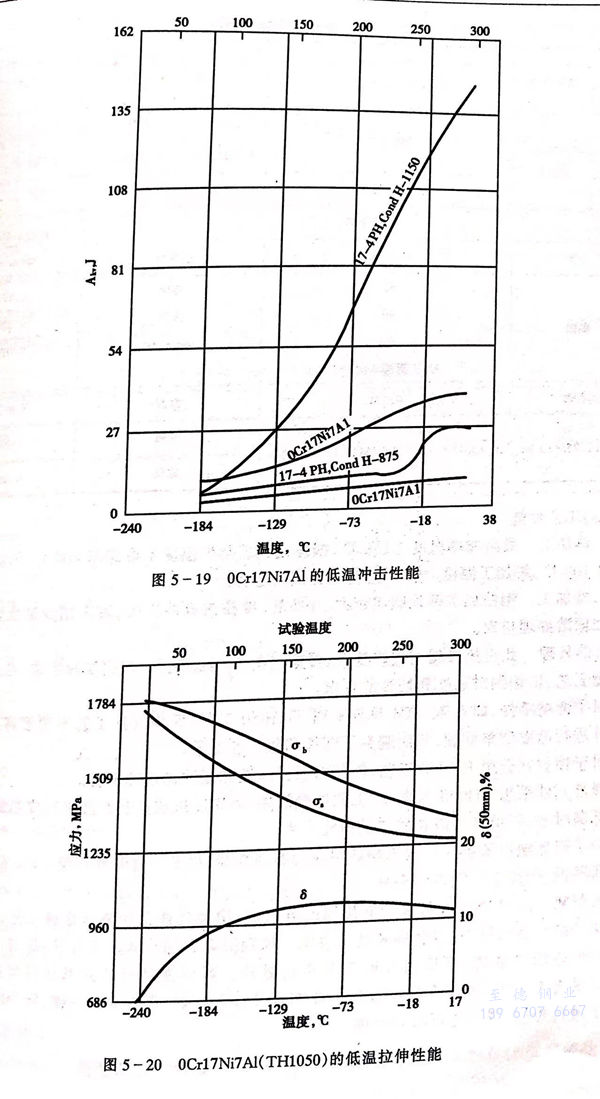

 07Cr17Ni7Al、17-7PH 不銹鋼的低溫沖擊(ji)和拉伸(shen)性能見圖(tu)5-19和圖(tu)5-20。

六(liu)、耐蝕性(xing)

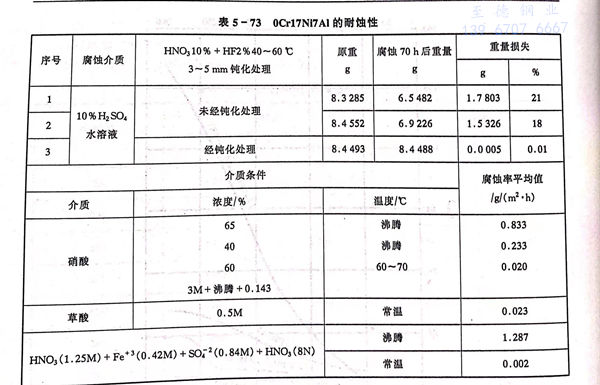

  07Cr17Ni7Al、17-7PH 不(bu)銹鋼的耐蝕(shi)性介于18-8鋼和(he)馬氏體不(bu)銹鋼之間，一些耐蝕(shi)性數據見(jian)表(biao)5-73，耐應力腐蝕(shi)性能見(jian)表(biao)5-70。

七(qi)、工藝性能

 a. 熱加(jia)工(gong)

   最(zui)高加(jia)(jia)(jia)熱(re)溫度(du)1150℃，鋼坯或鋼錠裝爐溫度(du)不應高于(yu)600℃，開始熱(re)加(jia)(jia)(jia)工溫度(du)1100℃，終加(jia)(jia)(jia)工溫度(du)≥950℃，冷卻方(fang)式為(wei)空冷。

 b. 冷加工

 07Cr17Ni7Al、17-7PH 不銹鋼的加工硬化傾向較大，在冷軋、冷拉拔或(huo)沖壓(ya)時，宜采用少道(dao)次(ci)大變形量(liang)并增加固(gu)溶處(chu)理道(dao)次(ci)。

 c. 熱處(chu)理

  此鋼熱(re)(re)處理(li)工藝(yi)較復雜，可參照圖5-41執(zhi)行。根據實(shi)際需求(qiu)，可靈活選擇熱(re)(re)處理(li)工藝(yi)，以達(da)到對(dui)強度和韌性(xing)的要(yao)求(qiu)。

  對(dui)于薄壁零(ling)件，如殼體、筒體等宜采用TH1050工藝，因為這種(zhong)工藝不需(xu)要(yao)將已成形(xing)的零(ling)部件進行高(gao)溫調整處理，從而避免了部件的氧化(hua)和變形(xing)。

  對于棒材宜選用RH950工藝，使其可(ke)獲(huo)得強度和韌性的(de)最佳配合。

  彈(dan)性元件采用CH900為宜(yi)，此工藝比較簡單，利用冷(leng)拔(ba)或冷(leng)扎產(chan)品(pin)進(jin)行成(cheng)形加工，而后進(jin)行低溫時效，即可獲得滿(man)意的產(chan)品(pin)性能(neng)水平(ping)。

  為了降低缺口敏(min)感性(xing)和改善鋼的耐應力(li)腐(fu)蝕性(xing)能(neng)，可采用過時效處理(li)工藝，盡管(guan)強(qiang)度(du)水平(ping)有所降低，但(dan)綜合性(xing)能(neng)得到提高。

 d. 焊接(jie)

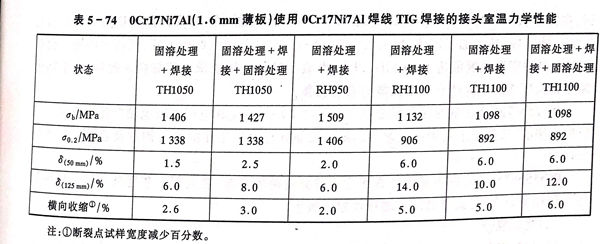

 07Cr17Ni7Al、17-7PH 不銹(xiu)鋼可(ke)進(jin)行(xing)電弧焊(han)(han)(han)(han)(han)或電阻(zu)焊(han)(han)(han)(han)(han)，惰性氣(qi)體保護焊(han)(han)(han)(han)(han)是最佳(jia)工藝方法，可(ke)避免氧化和減少鋁(lv)的燒損，以利提高(gao)接頭效率。該鋼通常(chang)在固(gu)溶(rong)狀(zhuang)態下(xia)焊(han)(han)(han)(han)(han)接，焊(han)(han)(han)(han)(han)前不必(bi)預熱，但焊(han)(han)(han)(han)(han)后(hou)最好固(gu)溶(rong)處理(li)，而后(hou)按實際需(xu)求進(jin)行(xing)處理(li)。焊(han)(han)(han)(han)(han)縫(feng)強度可(ke)達(da)到基體強度的94％～100％（見表5-74），充填金屬同母材(cai)。此鋼亦可(ke)進(jin)行(xing)釬焊(han)(han)(han)(han)(han)，焊(han)(han)(han)(han)(han)料(liao)為銀一鋰(li)，在900～940℃氬氣(qi)下(xia)進(jin)行(xing)焊(han)(han)(han)(han)(han)接，焊(han)(han)(han)(han)(han)后(hou)進(jin)行(xing)時效處理(li)。

八、物理性(xing)能

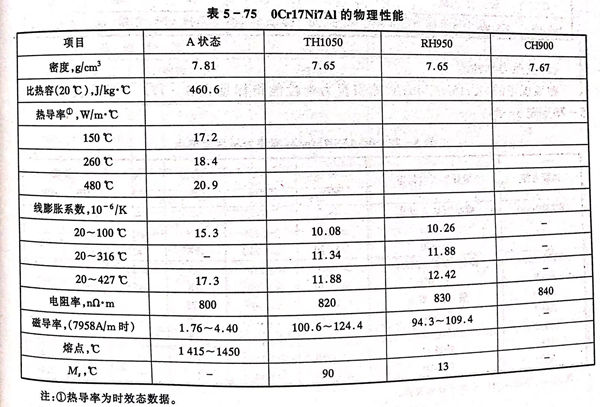

 07Cr17Ni7Al、17-7PH 不銹鋼的物理(li)性能(neng)見表 5-75 。

九(jiu)、應用

  在(zai)(zai)航空工業(ye)中用(yong)(yong)于中溫承力件(jian)，發動機(ji)反推裝(zhuang)置構件(jian)，閥膜及(ji)不銹彈性元件(jian)。此外在(zai)(zai)國外廣泛應用(yong)(yong)航空薄(bo)壁結構件(jian)、各種(zhong)容(rong)器、導(dao)管(guan)、閥膜、船軸及(ji)壓氣機(ji)盤(pan)。在(zai)(zai)其他領域主要(yao)用(yong)(yong)于不銹、耐蝕(shi)高強度結構件(jian)，容(rong)器，軸類，彈簧等。
