香蕉视频app下载苹果版

0Cr15Ni6MoCuNb、Custom 450

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼是一種馬氏體時效硬化香蕉視頻app下載蘋果版:不銹鋼，在固溶處理以后，通過簡單的一次時效處理可獲得高的強度、韌性和塑性以及良好的耐蝕性。在一些腐蝕環境中，它的耐蝕性相當于香蕉視頻app下載蘋果版:304不銹鋼，而其強度卻是304不銹鋼的3倍，該鋼易于生產，有良好的加工制造特性，廣泛應用于食品加工設備、化學加工設備及輪船渦輪發動機葉片，泵軸、活塞桿、錨等。

一、化學成(cheng)分

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼的化學(xue)成分(fen)見表5-32。

二、 室溫(wen)力學(xue)性能

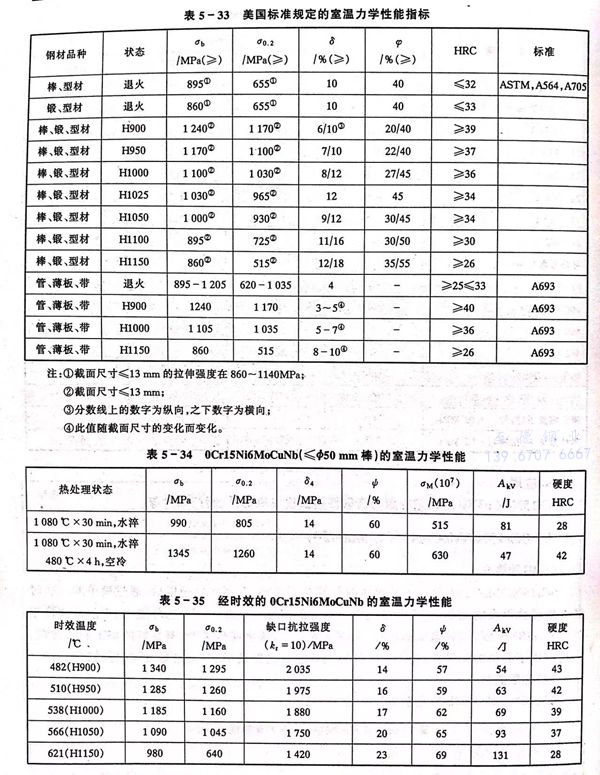

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼的(de)室(shi)溫力學性能見表(biao)5-33至(zhi)表(biao)5-35。

三、高(gao)溫力學性能

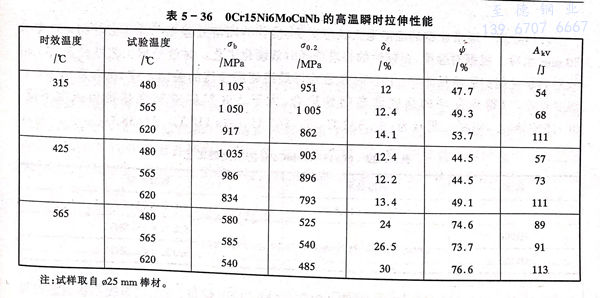

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼的高(gao)溫力學性能見表(biao)5-36 。

四、耐蝕性(xing)

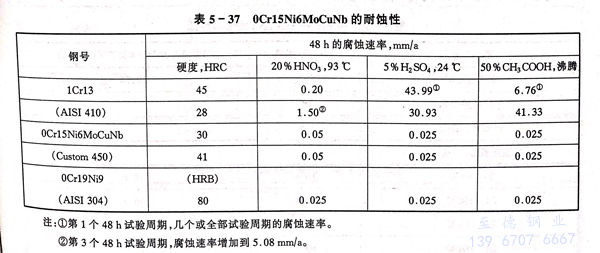

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼在鹽霧大氣條件下，具有良好的耐蝕性，在35℃的5％和20％鹽水噴霧試驗中呈現出優良的耐銹性和耐點蝕性能。在酸性介質中的耐蝕性優于Cr13型馬(ma)氏體不(bu)銹(xiu)鋼，與0Cr19Ni鋼相當（見表5-37）。

五、工藝性能

  a. 熱(re)加工

   此鋼易于熱(re)加(jia)工(gong)(gong)，加(jia)工(gong)(gong)溫度范圍為900～1260℃，為便于熱(re)加(jia)工(gong)(gong)并獲得細小晶粒(li)尺寸，最佳加(jia)熱(re)溫度為1150～1170℃。

  b. 冷加(jia)工

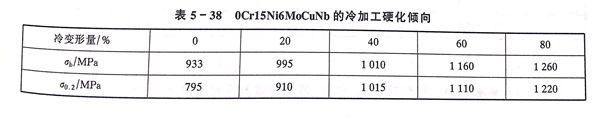

   鋼的冷加工(gong)硬化傾向低(di)（見表(biao)5-38），在(zai)不進行中間退火(huo)的情況下能進行大變形量冷加工(gong)。

  c. 熱處理

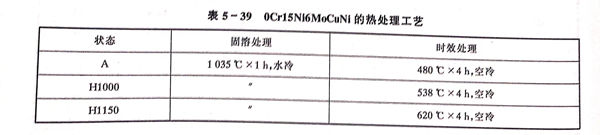

  通常此(ci)鋼(gang)的(de)(de)固溶退火狀(zhuang)態交貨(huo)，推薦(jian)的(de)(de)固溶處理(li)工藝(yi)(yi)為1024～1052℃×30min水冷。根(gen)據對(dui)強(qiang)度、塑(su)韌性的(de)(de)要求選擇(ze)時(shi)效硬化(hua)工藝(yi)(yi)。時(shi)效處理(li)工藝(yi)(yi)見表(biao)5-39，時(shi)效對(dui)力(li)學性能的(de)(de)影響見圖5-10。時(shi)效是獲得最終使用性能的(de)(de)關鍵工序，推薦(jian)采(cai)用480℃溫度時(shi)效，以(yi)得到良好的(de)(de)強(qiang)度和塑(su)韌性配(pei)合，大于(yu)538℃時(shi)效韌性提高但強(qiang)度下降。0Cr15Ni6MoCuNb的(de)(de)臨界點(dian)為：Aa632℃，Ac3707℃，Ms118℃，Mf 38℃。

 d. 焊接

  此鋼焊(han)(han)前不(bu)需(xu)預熱(re)，采用0Cr15Ni6MoCuNb焊(han)(han)材(cai)，可使(shi)(shi)用焊(han)(han)接不(bu)銹鋼各種焊(han)(han)接方法進行(xing)焊(han)(han)接，如要求(qiu)達(da)到最佳耐蝕性，應進行(xing)焊(han)(han)后固溶(rong)退火處理，釬(han)焊(han)(han)溫(wen)度同固溶(rong)處理溫(wen)度，釬(han)焊(han)(han)料可使(shi)(shi)用0Cr19Ni9釬(han)焊(han)(han)料。

六、物(wu)理性能

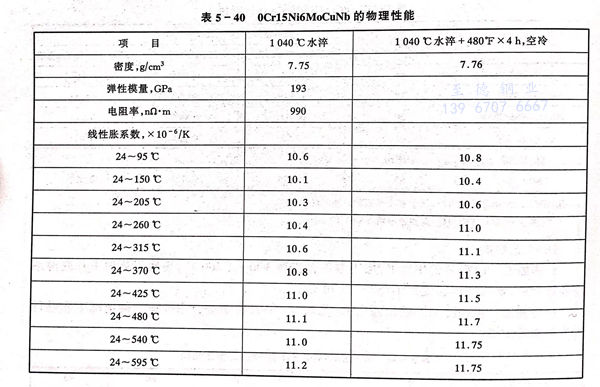

  0Cr15Ni6MoCuNb、 Custom 450 不銹(xiu)鋼的(de)物理性能見(jian)表5-40。

七、應(ying)用

  0Cr15Ni6MoCuNb、Custom 450 不(bu)銹(xiu)(xiu)鋼主要(yao)(yao)用于要(yao)(yao)求耐(nai)蝕不(bu)銹(xiu)(xiu)性的齒輪、彈簧、緊固件及飛機和(he)透平部(bu)件。
