沉(chen)(chen)(chen)淀硬化(hua)(hua)不(bu)銹(xiu)(xiu)(xiu)鋼(gang)是一類(lei)含沉(chen)(chen)(chen)淀硬化(hua)(hua)元素(su)(Cu、Al、Ti、Nb)的(de)鐵鉻鎳合金,可以通過熱處(chu)理(li)強化(hua)(hua),此類(lei)鋼(gang)具有高(gao)強度(du)、足(zu)夠的(de)韌(ren)性(xing)和(he)(he)適(shi)宜(yi)的(de)耐蝕性(xing)。主要應用于(yu)(yu)宇(yu)航工業和(he)(he)一些高(gao)技術產業。 沉(chen)(chen)(chen)淀硬化(hua)(hua)不(bu)銹(xiu)(xiu)(xiu)鋼(gang)可區分為(wei)馬(ma)(ma)氏(shi)(shi)體(ti)、半奧(ao)氏(shi)(shi)體(ti)和(he)(he)奧(ao)氏(shi)(shi)體(ti)沉(chen)(chen)(chen)淀硬化(hua)(hua)不(bu)銹(xiu)(xiu)(xiu)鋼(gang)三種主要類(lei)型,近年來(lai)又出(chu)現(xian)了鐵素(su)體(ti)沉(chen)(chen)(chen)淀硬化(hua)(hua)不(bu)銹(xiu)(xiu)(xiu)鋼(gang)。在馬(ma)(ma)氏(shi)(shi)體(ti)沉(chen)(chen)(chen)淀不(bu)銹(xiu)(xiu)(xiu)鋼(gang)中(zhong),基于(yu)(yu)馬(ma)(ma)氏(shi)(shi)體(ti)時效(xiao)鋼(gang)的(de)經(jing)驗,近年來(lai)出(chu)現(xian)了馬(ma)(ma)氏(shi)(shi)體(ti)時效(xiao)不(bu)銹(xiu)(xiu)(xiu)鋼(gang),與前者比較,后者碳含量較低(di),其強化(hua)(hua)手段主要是靠金屬間化(hua)(hua)合物析出(chu),且熱處(chu)理(li)簡單。
07Cr15Ni7Mo2Al、PH15-7Mo 不銹鋼是以2%Mo取代 07Cr17Ni7Al 不銹鋼中2%Cr的半奧氏體香蕉視頻app下載蘋果版:沉淀硬化不銹鋼,在固溶狀態下基本保持奧氏體組織(含有5%~20%的δ鐵素體),在此狀態下鋼的加工成形性能良好,易于加工制造,加工后再經調整處理、冷處理及時效處理,所析出的鎳-鋁強化相使鋼的室溫強度可達1400MPa以上,并具有滿足使用要求的塑韌性。此外,由于鋼中含有Mo,使之耐還原性介質腐蝕能力有所改善。
07Cr15Ni7Mo2Al、 PH15-7Mo 不(bu)銹鋼的(de)綜合性(xing)(xing)能(neng)優于07Cr17Ni7Al 不(bu)銹鋼,因此(ci)其應用領域也(ye)較廣泛。該(gai)鋼廣泛應用于宇航、石油化工(gong)(gong)及(ji)能(neng)源工(gong)(gong)業中的(de)耐蝕及(ji)400℃以下工(gong)(gong)作的(de)承力構件及(ji)容器(qi)以及(ji)彈性(xing)(xing)元件。
07Cr15Ni7Mo2Al、PH15-7Mo 不(bu)銹(xiu)鋼的不(bu)足之處(chu)在于化學成(cheng)分(fen)需精(jing)確控制(zhi),熱處(chu)理(li)工藝復雜,縱向(xiang)、橫向(xiang)韌性(xing)和塑性(xing)差異大,經(jing)調整處(chu)理(li)后塑韌性(xing)損失較(jiao)大。
舊國標:0Cr15Ni7Mo2Al 、新國標(biao):07Cr15Ni7Mo2Al 、 美標(biao):S15700、632、PH15-7Mo
一、化學成分
07Cr15Ni7Mo2Al、PH15-7Mo 不(bu)銹鋼(gang)的(de)化學成分見表5-76。

二、室溫力學性能

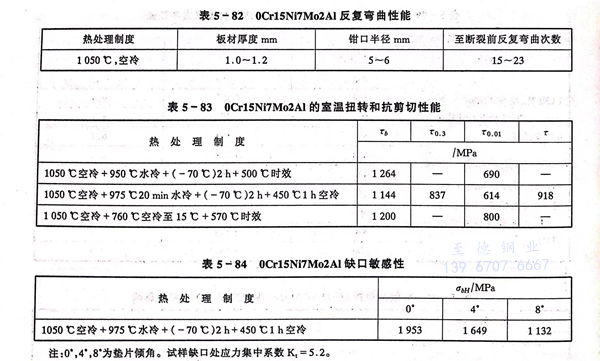

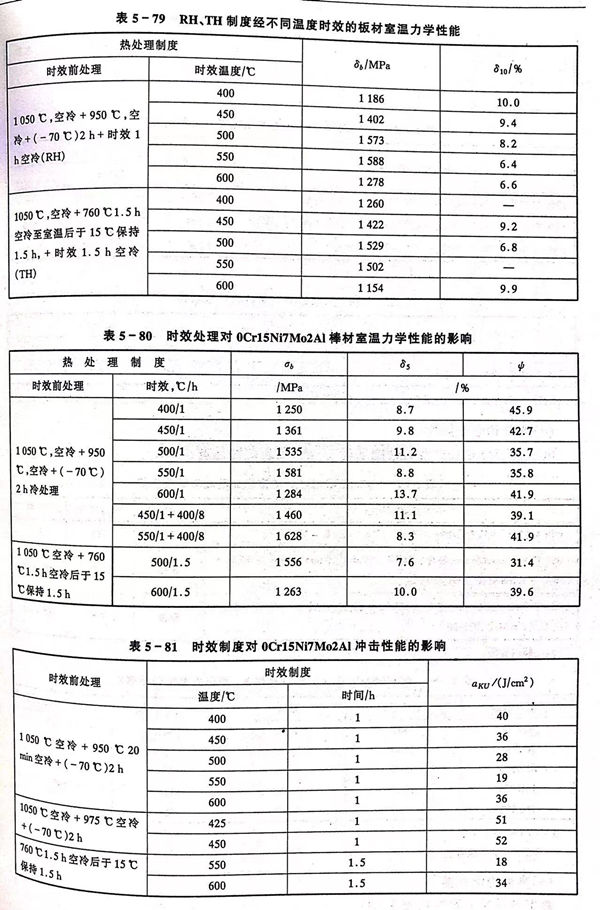

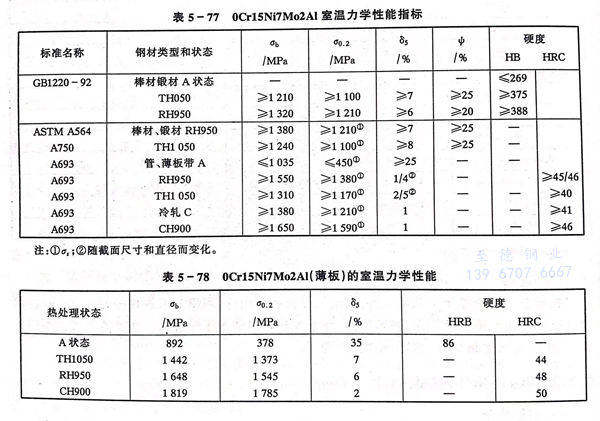

標準規定的 07Cr15Ni7Mo2Al、PH15-7Mo 不銹(xiu)鋼的室溫(wen)力學性能指標見(jian)(jian)表5-77。一(yi)些實測(ce)數據見(jian)(jian)表5-78至(zhi)表5-84。



三、疲勞和斷裂韌性(xing)

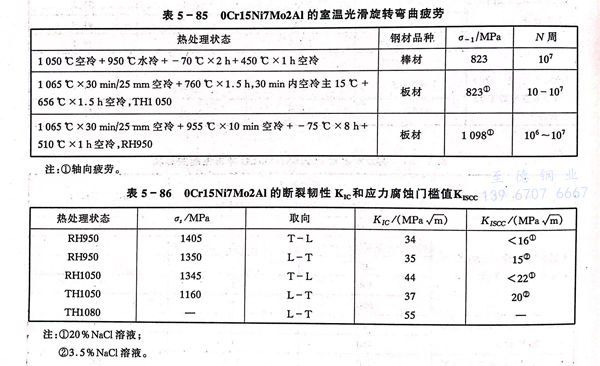

07Cr15Ni7Mo2Al、PH15-7Mo 不銹鋼的(de)疲勞性能見(jian)表 5-85,斷裂(lie)韌(ren)性見(jian)表 5-86。

四、高溫(wen)力學(xue)性能

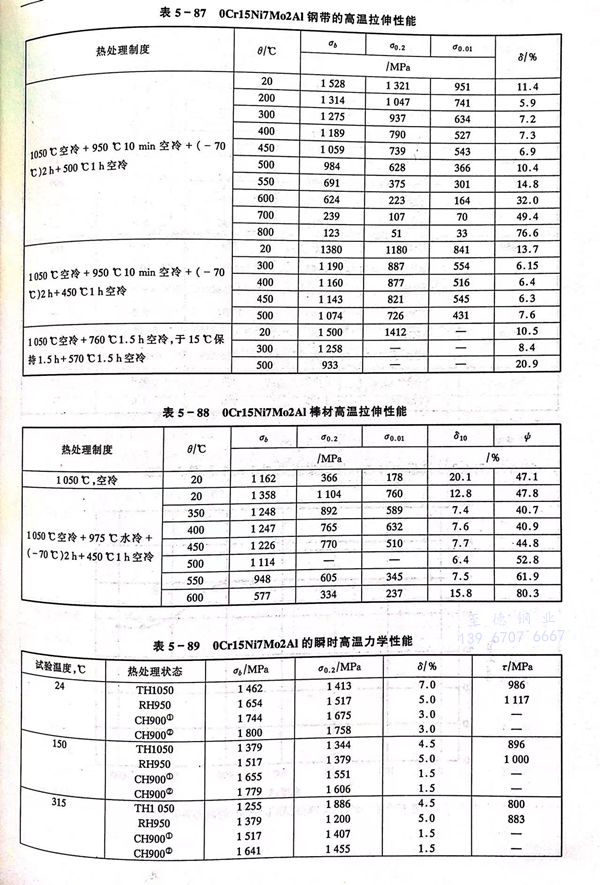

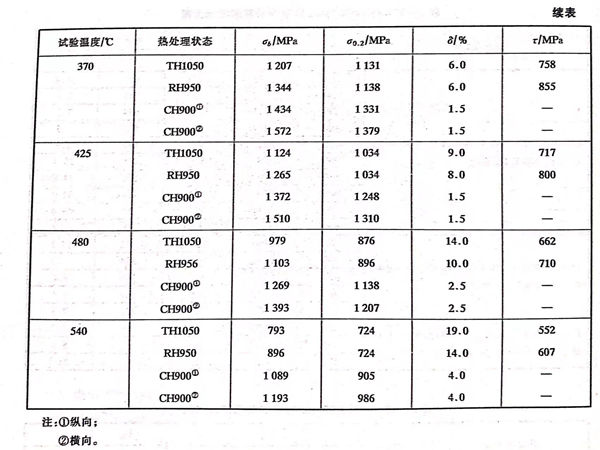

07Cr15Ni7Mo2Al、PH15-7Mo 不銹鋼(gang)高(gao)溫拉伸性能數據見(jian)表 5-87。

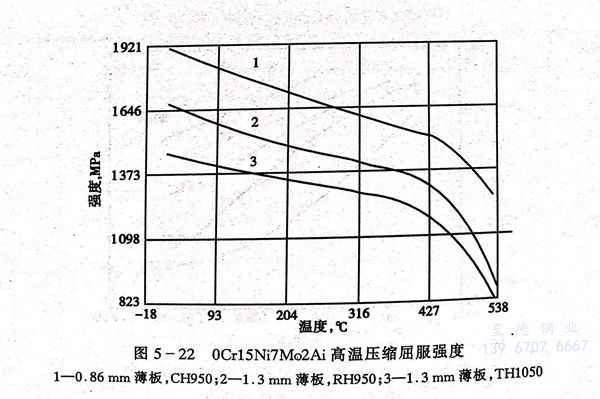

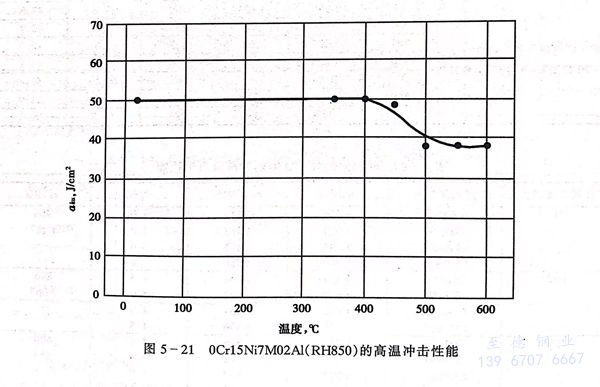

07Cr15Ni7Mo2Al、PH15-7Mo 不銹(xiu)鋼高溫(wen)中沖擊(ji)和壓縮強度見(jian)圖 5-21 和 圖 5-22。

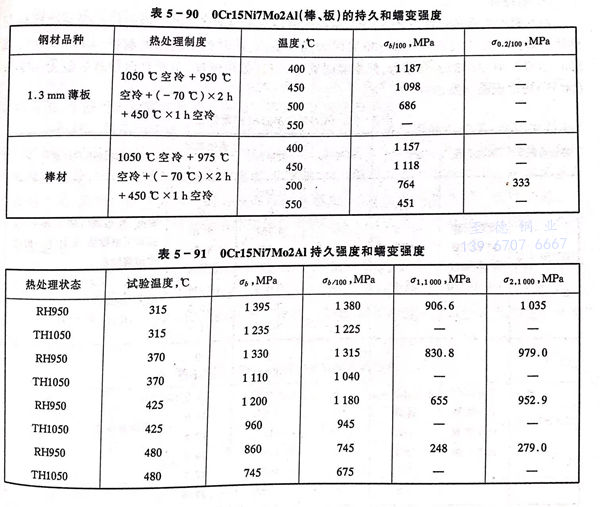

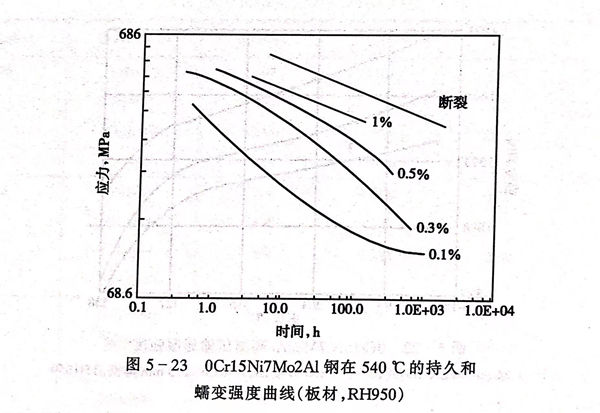

07Cr15Ni7Mo2Al、PH15-7Mo 不(bu)銹鋼的持久(jiu)和蠕變行為見表 5-90 和 表 5-91 及圖 5-23 。


五、耐(nai)蝕性

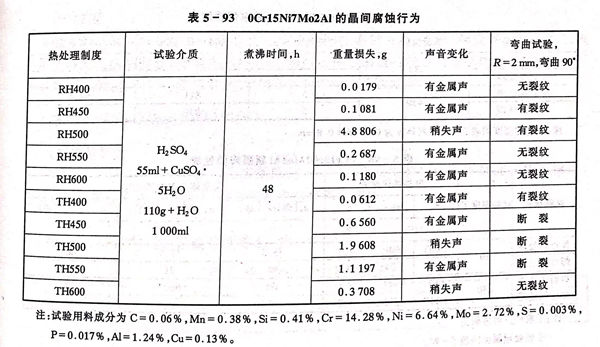

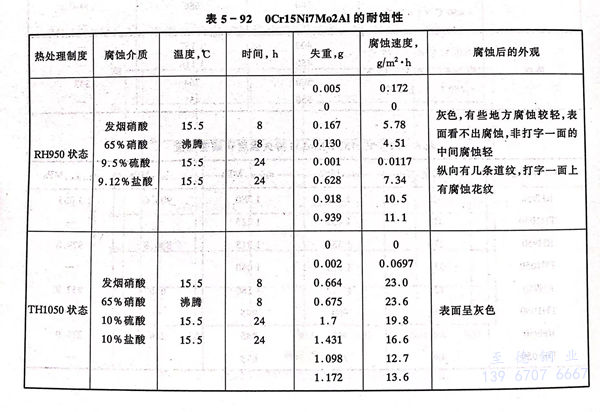

07Cr15Ni7Mo2Al、PH15-7Mo 不(bu)銹鋼(gang)的耐均(jun)(jun)勻腐(fu)蝕(shi)性(xing)能見表(biao)5-92,耐晶(jing)間(jian)腐(fu)蝕(shi)性(xing)能見表(biao)5-93。鋼(gang)的耐晶(jing)間(jian)腐(fu)蝕(shi)性(xing)能與(yu)熱處(chu)理條件(jian)相關:RH處(chu)理制度500℃時效強度最高(gao),此時鋼(gang)不(bu)耐晶(jing)間(jian)腐(fu)蝕(shi);400~450℃或550~600℃時效鋼(gang)的強度稍低,但耐晶(jing)間(jian)腐(fu)蝕(shi)。TH處(chu)理制度,不(bu)論是(shi)何種時效溫度(400~600℃)均(jun)(jun)出(chu)現晶(jing)間(jian)腐(fu)蝕(shi)。


07Cr15Ni7Mo2Al、PH15-7Mo 不銹鋼的耐應力腐(fu)蝕性(xing)能見(jian)表5-86。
六、工藝性能
a. 熱加工
鋼的(de)熱加工溫度范圍為(wei)1160~900℃。
b. 冷加工
鋼的(de)冷(leng)加工(gong)硬化(hua)傾向較大,在冷(leng)軋(ya)、冷(leng)拔或(huo)沖(chong)壓(ya)時宜(yi)采用(yong)大壓(ya)下(xia)量少道次的(de)操作規范(fan),并(bing)適當進行固溶處(chu)理。冷(leng)加工(gong)通常在固溶狀態(tai)下(xia)進行。
C. 熱處理
使用(yong)RH或(huo)TH制度(du)(du)時,通(tong)常在(zai)固(gu)(gu)溶狀態下進(jin)行零部件(jian)加工,而(er)后依(yi)據(ju)RH或(huo)TH制度(du)(du)程序繼續完成固(gu)(gu)溶處(chu)(chu)理(li)后的熱處(chu)(chu)理(li)工序。按RH制度(du)(du)處(chu)(chu)理(li)時,如冷處(chu)(chu)理(li)后馬氏體(ti)轉(zhuan)變不充(chong)分,可適當降低調整處(chu)(chu)理(li)溫(wen)度(du)(du),以提高Ms,但不應低于900℃。以冷加工狀態交貨的產品,使用(yong)廠僅進(jin)行簡單(dan)的時效即可(CH制度(du)(du)),CH制度(du)(du)一般(ban)適用(yong)于彈性元(yuan)件(jian)。無論是(shi)冷處(chu)(chu)理(li)還是(shi)時效處(chu)(chu)理(li),可根據(ju)實際(ji)情況重復(fu)進(jin)行1~2次,重復(fu)時效溫(wen)度(du)(du)不能低于初(chu)次的時效溫(wen)度(du)(du)。
d. 焊接

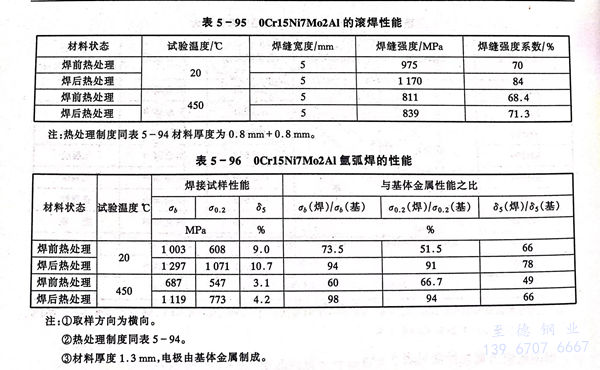

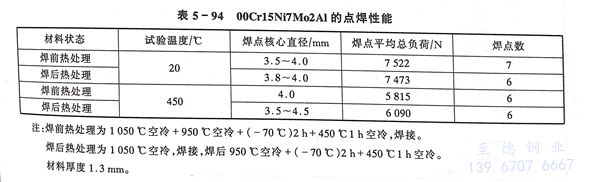

此鋼可(ke)(ke)進(jin)(jin)行電弧焊(han)和(he)電阻焊(han),以氣(qi)體保(bao)護焊(han)最好,焊(han)接通(tong)常(chang)在固溶狀態(tai)下進(jin)(jin)行,焊(han)后(hou)(hou)宜進(jin)(jin)行全程熱處理,焊(han)接效率(lv)可(ke)(ke)達90%以上。如果(guo)在最終(zhong)熱處理狀態(tai)下焊(han)接,焊(han)后(hou)(hou)又不重新(xin)熱處理,此時焊(han)接頭拉伸強度下降(jiang)較多。點(dian)焊(han)、滾焊(han)和(he)氬弧焊(han)的性能見表5-94至(zhi)表5-96。


七、物理性能

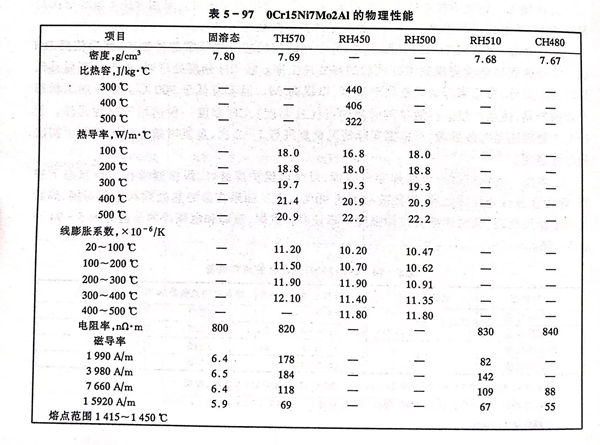

07Cr15Ni7Mo2Al、PH15-7Mo 不銹鋼(gang)的物理性能見表 5-97 。

八(ba)、應(ying)用
07Cr15Ni7Mo2Al、PH15-7Mo 不(bu)銹(xiu)鋼主(zhu)要(yao)應用于航空(kong)薄壁(bi)結(jie)構件(jian),各(ge)種容器(qi)、導管、閥膜等。在國外已成(cheng)功用于高(gao)速飛機(ji)的(de)蒙皮,蜂窩夾芯(xin)與(yu)面板,國內已用于制(zhi)造(zao)晴綸纖維(wei)紡絲(si)的(de)齒(chi)輪及軸(zhou),化工企業的(de)膠體磨、膠片廠的(de)擠壓嘴、化學加工企業的(de)耐蝕彈性元件(jian)等。
