香蕉视频app下载苹果版

06Cr19Ni10 (304)

 （06Cr19Ni10）304不(bu)銹鋼是奧氏體不銹鋼，是在最初發明的18-8型奧氏體不銹鋼的基礎上發展演變的鋼種，該鋼是不銹鋼的主體鋼種，其產量約占不銹鋼總產量的30%以上。由于此鋼具有奧氏體結構，它不可能通過熱處理手段予以強化，只能采用冷變形方式達到提高強度的目的。鋼的奧氏體結構賦予它良好的冷、熱加工性能、無磁性和好的低溫性能。304不銹鋼的薄截面尺寸的焊接件具有足夠的耐晶間腐蝕能力，在氧化性酸中具有優良的耐蝕性，在堿溶液和大部分有機酸和無機酸以及大氣、水蒸汽中耐蝕性宜佳。

 （06Cr19Ni10）304不銹鋼(gang)的良好(hao)性能，使(shi)其成為應用量最(zui)大(da)，使(shi)用范圍最(zui)廣的不銹鋼(gang)牌號，此(ci)鋼(gang)適(shi)合(he)于(yu)制造深(shen)沖成型的部件以及(ji)輸送腐蝕介(jie)質(zhi)管(guan)道、容器(qi)，結(jie)構件等，304不銹鋼(gang)也(ye)可用于(yu)制造無磁、低(di)溫設備和部件。

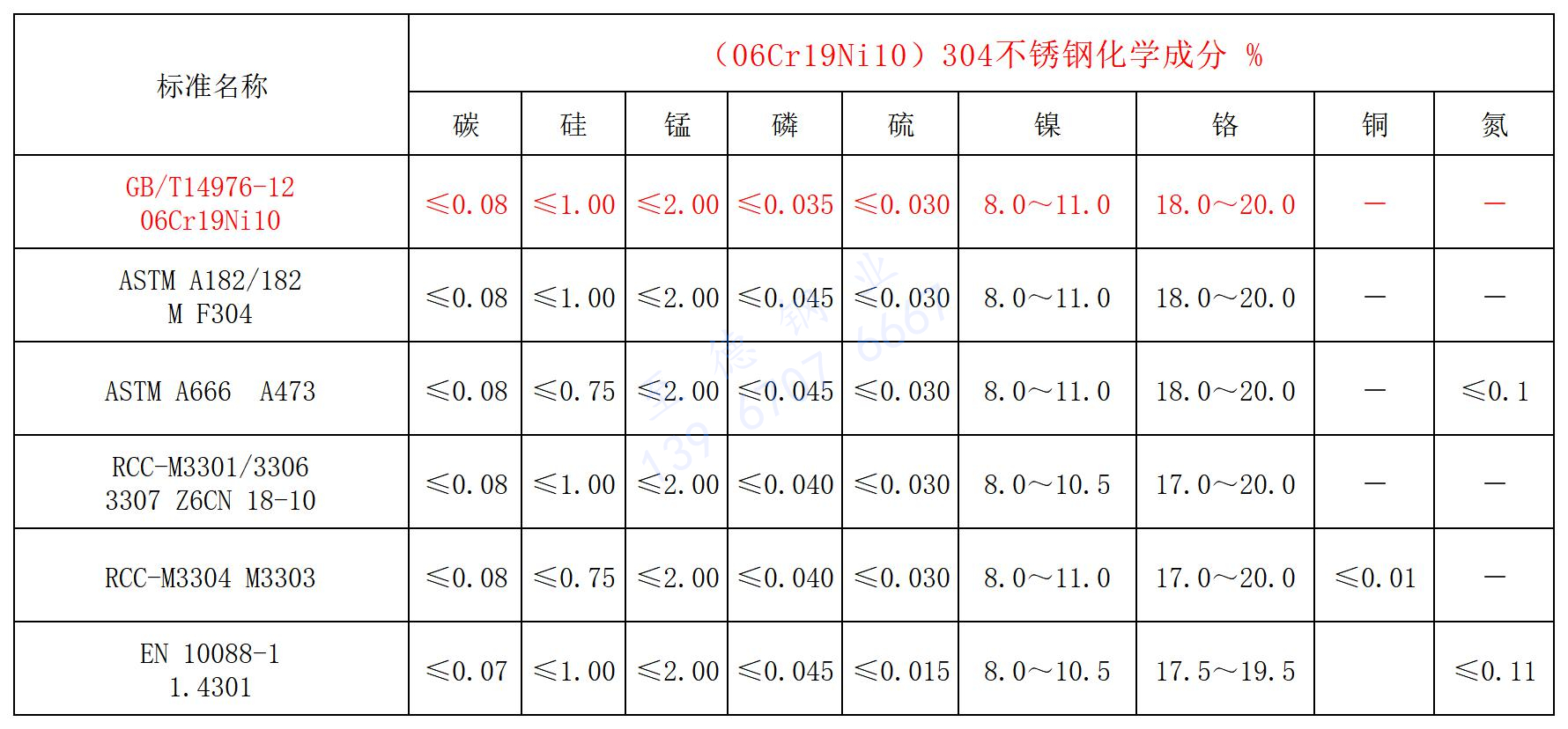

一(yi)、化學成分

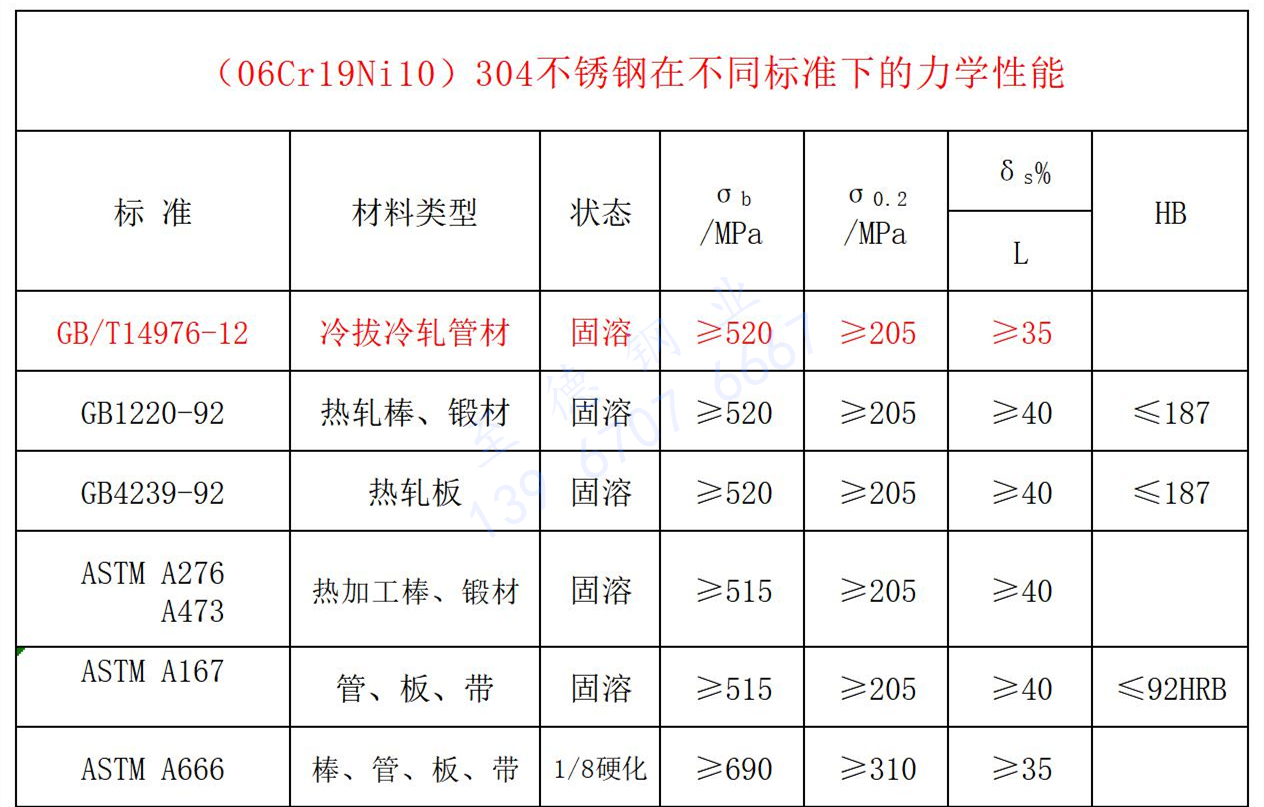

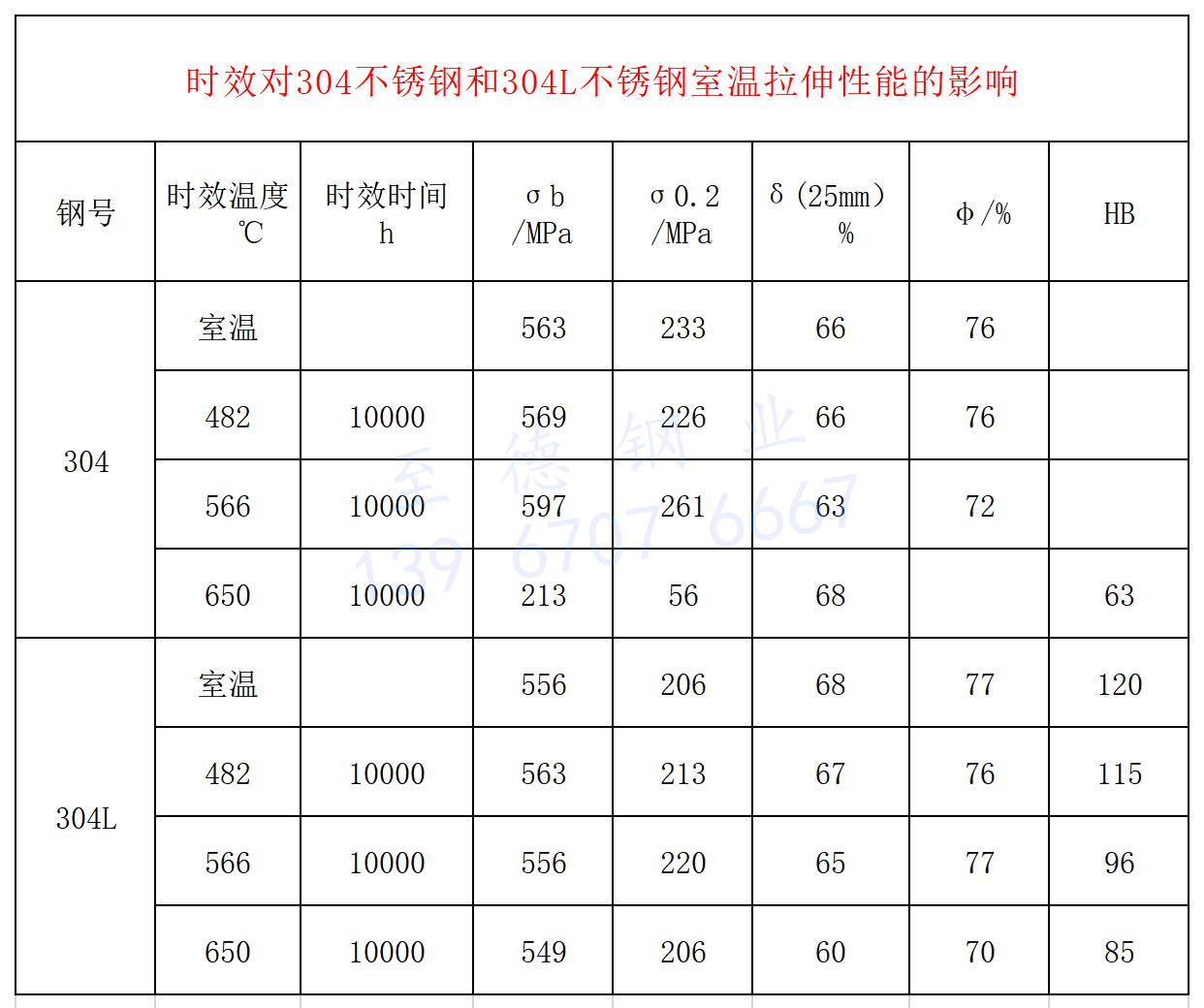

二、力學(xue)性能

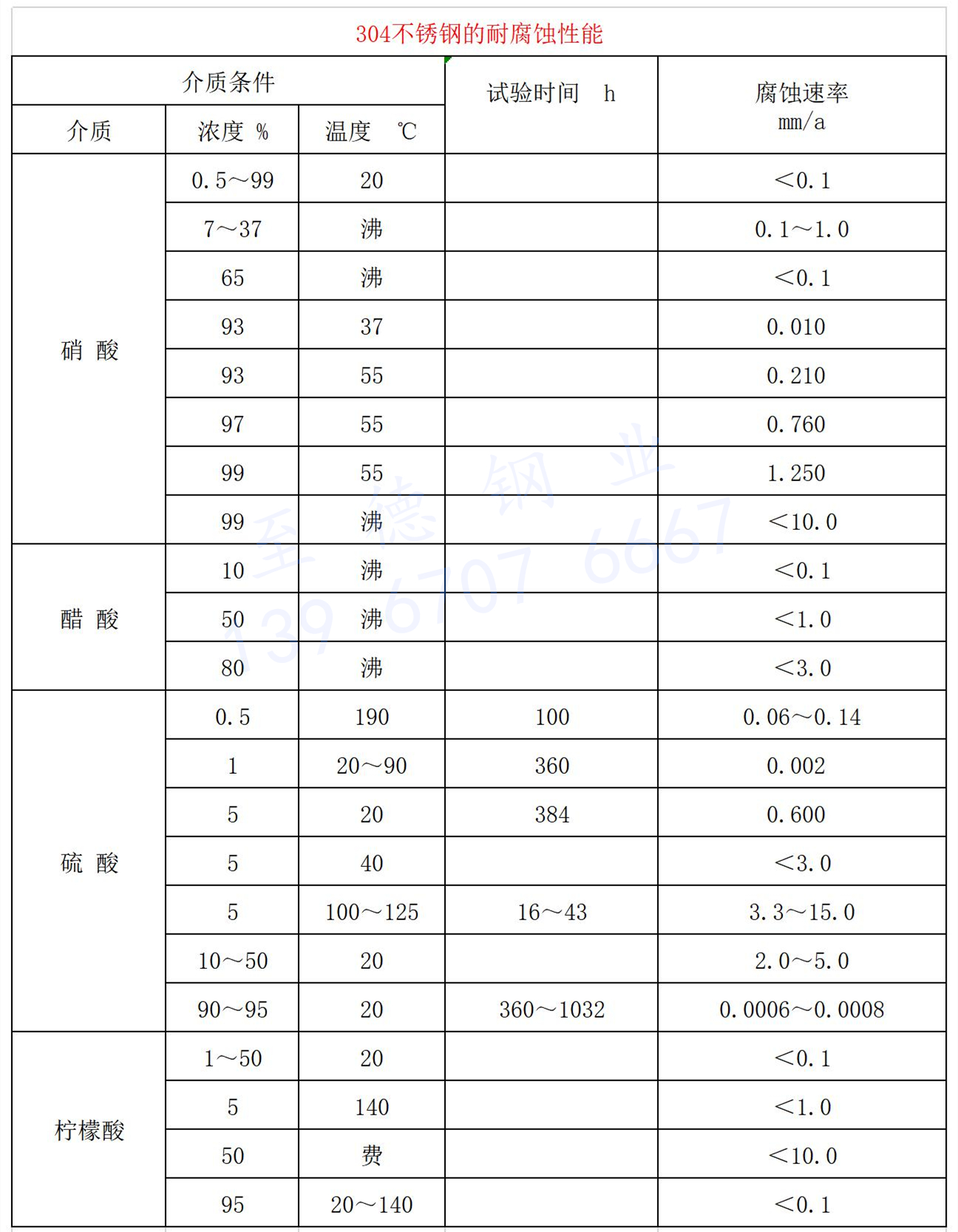

三、耐(nai)腐蝕性能

a. 應力腐蝕  304和(he)304L不(bu)銹鋼(gang)在(zai)高(gao)濃氯(lv)化物中耐(nai)應力腐(fu)(fu)蝕破裂性能(neng)不(bu)佳(jia)。在(zai)熱水和(he)高(gao)溫(wen)水中具有(you)工程(cheng)意義的耐(nai)應力腐(fu)(fu)蝕破裂性能(neng)，但其性能(neng)受鋼(gang)的組織狀(zhuang)態、合(he)金成分、介質條件的變化以(yi)及(ji)應力狀(zhuang)態所(suo)制約。

四(si)、物(wu)理性能

五、工藝(yi)性能：

（06Cr19Ni10）304不(bu)銹鋼均具有(you)良(liang)好的(de)冷(leng)(leng)、熱(re)加(jia)(jia)工(gong)(gong)工(gong)(gong)藝(yi)性(xing)能，可采用通用的(de)各種(zhong)熱(re)、冷(leng)(leng)加(jia)(jia)工(gong)(gong)工(gong)(gong)藝(yi)生產鍛(duan)材(cai)、棒材(cai)、線材(cai)、板材(cai)、帶材(cai)絲材(cai)等(deng)冶金產品，熱(re)加(jia)(jia)工(gong)(gong)溫(wen)度范圍900-1180℃。冷(leng)(leng)加(jia)(jia)工(gong)(gong)較易(yi)，無(wu)特殊(shu)困難，由(you)于(yu)兩種(zhong)鋼易(yi)于(yu)冷(leng)(leng)加(jia)(jia)硬化，當冷(leng)(leng)變(bian)形量過(guo)大(da)時，須進行中間退火處理，以利于(yu)進一(yi)步加(jia)(jia)工(gong)(gong)。

a. 熱處理(li)工藝

 （06Cr19Ni10）304不銹鋼的固溶處理溫度為1080～1100℃ ，304L不銹鋼則為1050～1100℃。冷卻方式為水冷和空冷。冷加工中間退火溫度多在850～970℃，保溫一定時間后進行水冷。經固溶處理后鋼的組織為奧氏體組織，有時也存在少量的鐵素體。

 b. 焊接

 （06Cr19Ni10）304不銹鋼可采用通用的方法進行焊接。手工電弧焊時，含碳0.04～0.06%的薄截面尺寸的0Cr18Ni9可采用奧022焊條，焊后可不產生晶間腐蝕傾向，對于厚截面尺寸欲保持焊后的耐晶間腐蝕性能，需進行焊后熱處理，若不能進行熱處理，應改用304L不銹鋼或穩定化型的奧氏體不銹鋼。304L不銹鋼的含碳為奧002焊條。

 c. 冷成型性能(neng)

  （06Cr19Ni10）304不銹鋼薄板在應用過程中，常常用于冷成型操作。其冷成型性能是衡量能否順利成型和成品率高低的重要技術指標。影響304不銹鋼的冷成型因素較多，也很復雜，就其金屬學因素主要是鋼的成分，即鉻當量和鎳當量比，其常規的拉伸性能中的延伸率就是一重要的表征指標。為了獲得良好的冷成型性能，應控制鋼中的鉻當量和鎳當量的比值處于一個恰當的范圍。

六、材料(liao)應用

（06Cr19Ni10）304不(bu)銹鋼(gang)廣(guang)泛應用(yong)于(yu)(yu)(yu)化工(gong)、石化、核工(gong)業(ye)、輕工(gong)、紡織等工(gong)業(ye)中。在(zai)核工(gong)業(ye)反(fan)應堆(dui)(dui)工(gong)程(cheng)中，0Cr18Ni9是早期沸水(shui)核反(fan)應堆(dui)(dui)的(de)主要結(jie)構材料，主要用(yong)于(yu)(yu)(yu)歧管(guan)(guan)、旁通管(guan)(guan)道(dao)及(ji)支撐件，由于(yu)(yu)(yu)曾出現IGSCC（晶相應力腐蝕），近年來已由核級(ji)022Cr19Ni10所取代。在(zai)壓水(shui)核反(fan)應堆(dui)(dui)中304和(he)304L不(bu)銹鋼(gang)主要用(yong)于(yu)(yu)(yu)1.2.3級(ji)設備用(yong)不(bu)習慣鍛件或(huo)沖壓件，熱交(jiao)換(huan)器無(wu)縫管(guan)(guan)，輔助管(guan)(guan)道(dao)，冷(leng)卻劑系(xi)統管(guan)(guan)路等。對于(yu)(yu)(yu)截面尺(chi)寸大，且要求(qiu)焊(han)接的(de)部件，應選用(yong)超低碳0000Cr19Ni10不(bu)銹鋼(gang)。對于(yu)(yu)(yu)制造(zao)堆(dui)(dui)內構件的(de)產品，應對鋼(gang)中的(de)鈷、硼(peng)作出明確的(de)規定。
