香蕉视频app下载苹果版

05Cr15Ni5Cu4Nb、15-5PH 、0Cr15Ni5Cu3Nb

 05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼是在（0Cr17Ni4Cu4Nb）17-4PH不銹(xiu)鋼基礎上發展的馬氏體沉淀硬化不銹鋼。鋼中的銅、鉻含量較后者調低，鎳含量稍許提高。此鋼除具有高強度外，其突出優點是具有高的橫向韌性及良好的可鍛性能。0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的耐蝕性相當于（0Cr17Ni4Cu4Nb）17-4PH不銹鋼。此鋼主要應用于要求具有高強度、良好韌性、又要求具有優良耐蝕性的服役環境，如高強度鍛件、高壓系統閥門部件、飛機部件等。

一、化學成(cheng)分

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的化學成分見表5-20。

二、室溫力學性能

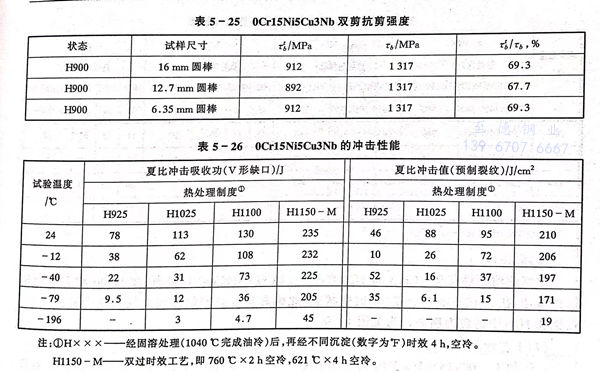

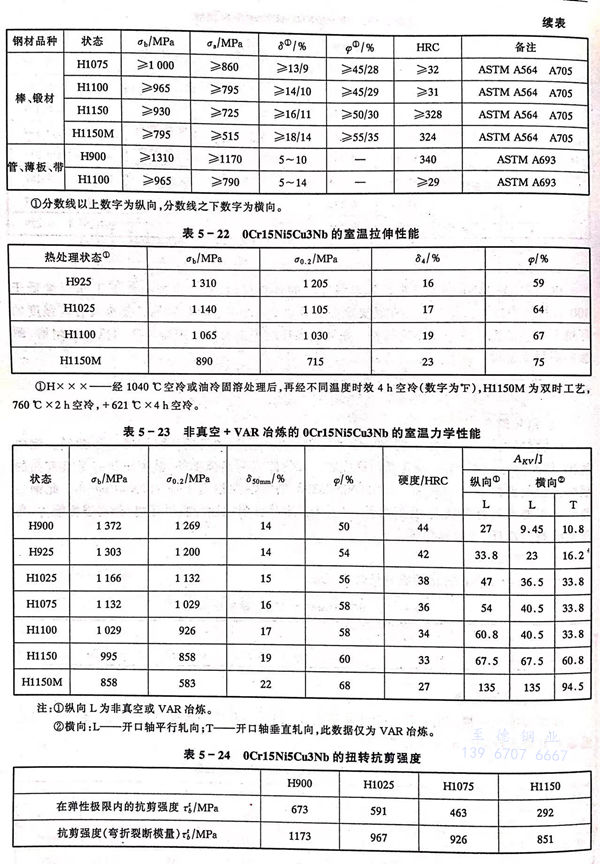

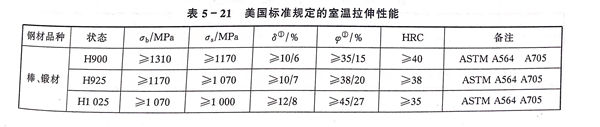

  技術標準中所規定的室溫(wen)力學性(xing)能見表(biao)5-21。一些實測數據(ju)見表(biao)5-22至(zhi)表(biao)5-25。溫(wen)度對其沖擊性(xing)能的影響見表(biao)5-26。

三(san)、疲勞和(he)斷裂韌性(xing)

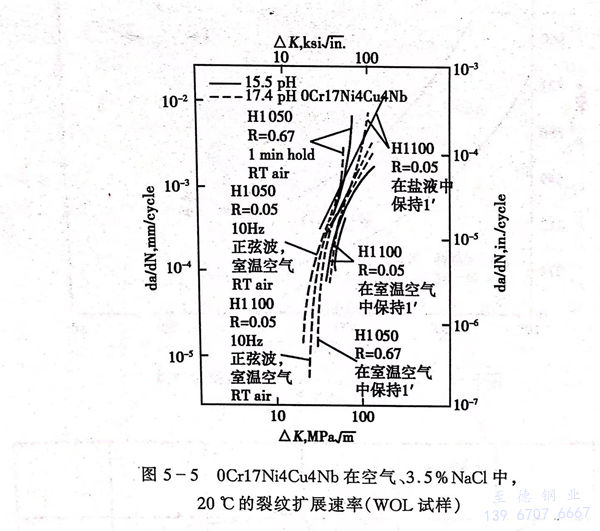

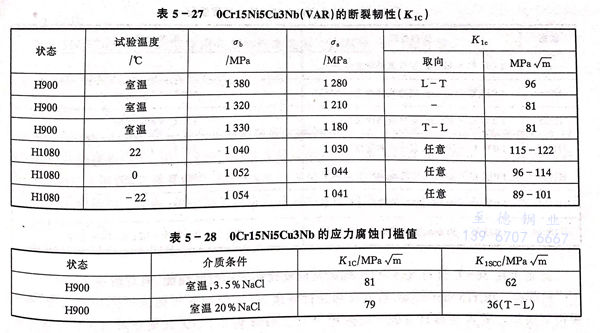

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的疲勞裂紋擴展速率見圖5-5。鋼的斷裂韌性和在室溫NaCl溶液中應力腐蝕門檻值分別見表5-27和表5-28。

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的固溶處理為1040℃奧氏體化，空冷。

四、高溫力學性能

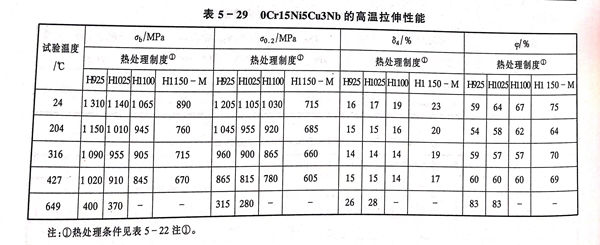

  不(bu)同熱處理狀態的(de)0Cr15Ni5Cu3Nb、15-5PH 不(bu)銹鋼的(de)高溫瞬時拉伸性能見表5-29。

五(wu)、耐蝕(shi)性

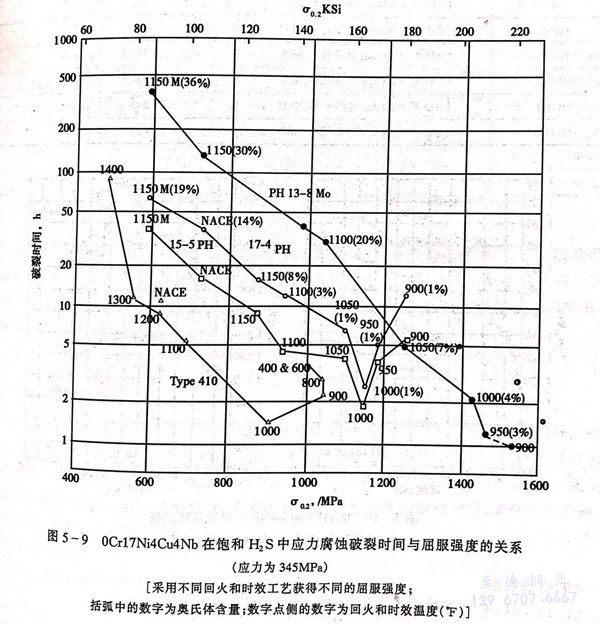

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的耐蝕性優于1Cr13和1Cr17Ni2，與0Cr17Ni4Cu4Nb相當，在H900狀態鋼的耐蝕性最佳，在A狀態或在≥523℃時效狀態，此鋼具有良好的耐海洋大氣的應力腐蝕性能。在飽和H2S中的應力腐蝕行為見圖5-9。

六、工藝(yi)性(xing)能

  a. 熱加工

  0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的熱加工溫(wen)度(du)范圍為(wei)1000～1205℃，適宜的熱加工溫(wen)度(du)為(wei)1175～1205℃。此鋼不含鐵(tie)素體，可以頂鍛鐓(dui)粗和展(zhan)平(ping)鍛造(zao)。鍛后應快冷到30℃以下。

  b. 熱(re)處理

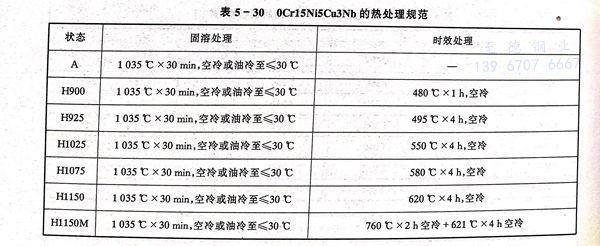

   0Cr15Ni5Cu3Nb、15-5PH 不銹(xiu)鋼的熱處理(li)規范見表5-30。

   此鋼(gang)可在(zai)565℃進行氣(qi)體(ti)氮(dan)化，提高其抗咬死(si)性能和耐磨性能，但對(dui)耐蝕性不利(li)。

  c. 焊(han)接

   0Cr15Ni5Cu3Nb、15-5PH 不(bu)銹鋼可以(yi)成功進行焊(han)(han)(han)接，可采(cai)用惰性氣體(ti)保(bao)護焊(han)(han)(han)和電阻焊(han)(han)(han)，不(bu)宜(yi)采(cai)用氧炔焊(han)(han)(han)。要求與母材等強(qiang)度應采(cai)用W17-4PH焊(han)(han)(han)條(tiao)，如無(wu)此要求亦可采(cai)用308型電焊(han)(han)(han)條(tiao)。

七、物理性能

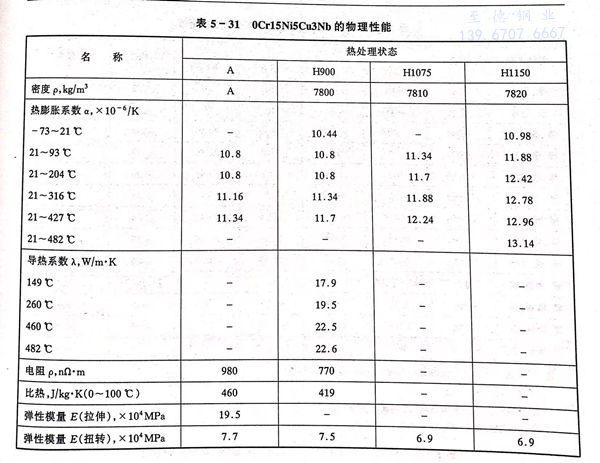

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的物理性能見表5-31。

八、應用

   05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的典型應用是高韌性高強度飛機部件，閥門部件等。
