香蕉视频app下载苹果版

S46500、Alloy 465、Costom 465

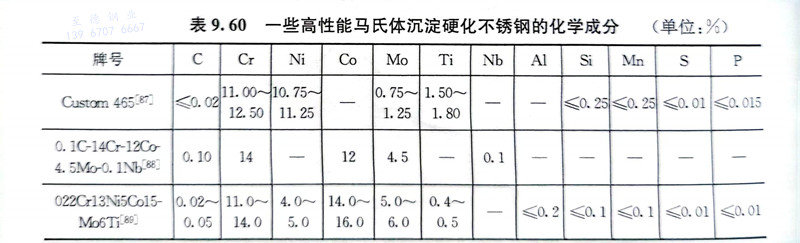

 S46500、Alloy 465、Costom 465 是一種無鈷的馬氏體沉淀硬化不銹鋼，其時效峰值后的抗拉強度可達到1800MPa。Costom 465 不銹鋼具有優異的缺口拉伸強度和斷裂韌性，應力腐蝕抗力也比較好，其性能優于Costom 455和PH13-8Mo鋼。該鋼于1997年取得專利，已用于軍用機的多個重要部件。

S46500、Alloy 465、Costom 465 不銹鋼(gang)適宜的(de)鍛造溫度區(qu)間為1010～1093℃，鍛后(hou)(hou)空(kong)(kong)冷，經固(gu)溶處理可(ke)(ke)以進行機械加工。推薦的(de)Costom 465鋼(gang)的(de)固(gu)溶溫度為（982±8）℃，保(bao)溫一定(ding)時(shi)間，然(ran)(ran)后(hou)(hou)快冷，截(jie)面尺(chi)寸在300mm以下時(shi)可(ke)(ke)在適當(dang)的(de)液體(ti)介質中冷卻，更大尺(chi)寸時(shi)宜在空(kong)(kong)氣中快冷。固(gu)處理后(hou)(hou)應(ying)在24h內進行-73℃冷處理，保(bao)持(chi)8h，然(ran)(ran)后(hou)(hou)升至(zhi)室(shi)溫。

 為獲得最佳的切削加(jia)(jia)工(gong)性(xing)能(neng)，經上述(shu)處理(li)(li)后再加(jia)(jia)熱至(zhi)（760±8）℃保溫2h，空冷，再加(jia)(jia)熱至(zhi)（620±8）℃保溫4h，空冷，此工(gong)藝被(bei)稱之為H1150M狀態(tai)。加(jia)(jia)工(gong)后的部件(jian)應重(zhong)新在982℃進(jin)行固溶(rong)處理(li)(li)和-73℃冷處理(li)(li)。該鋼的焊接性(xing)能(neng)良(liang)好。

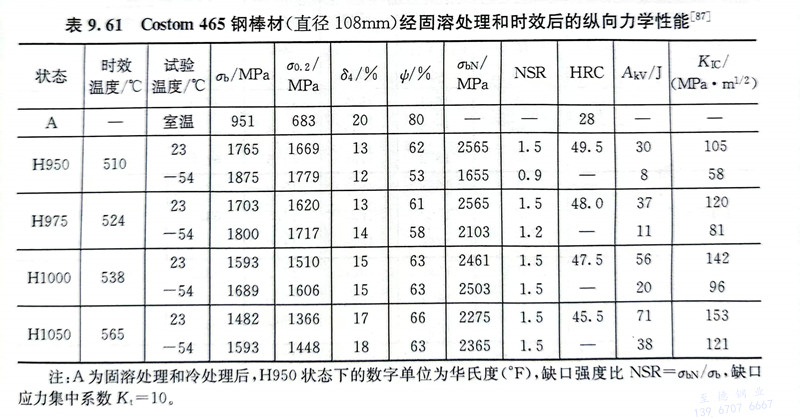

S46500、Alloy 465、Costom 465 不(bu)銹鋼經上(shang)述處理后(hou)應進行(xing)(xing)時(shi)效，可在(zai)480～620℃進行(xing)(xing)，保溫(wen)4～8h，然(ran)后(hou)空(kong)冷或在(zai)適當的介(jie)質中冷卻(que)。該鋼經480℃時(shi)效后(hou)可以得到(dao)最高(gao)的強度(du)，但韌性較低，適宜的時(shi)效溫(wen)度(du)應選擇在(zai)510℃以上(shang)，可以得到(dao)良好的綜合力學性能(neng)。表9.61為Costom 465鋼棒材經固溶處理和時(shi)效后(hou)的縱向力學性能(neng)。

 將S46500、Alloy 465、Costom 465不銹鋼(gang)經(jing)980℃固(gu)溶處理和(he)(he)在-73℃冷處理8h后(hou)，再(zai)進行不同溫(wen)度(du)下保(bao)溫(wen)4h的(de)時(shi)(shi)(shi)效(xiao)處理，研究(jiu)其(qi)組織(zhi)的(de)變化和(he)(he)性(xing)能的(de)關系。當時(shi)(shi)(shi)效(xiao)溫(wen)度(du)高(gao)于300℃時(shi)(shi)(shi)，Costom 465 鋼(gang)強(qiang)度(du)隨溫(wen)度(du)的(de)升高(gao)而迅速(su)(su)提高(gao)，495℃時(shi)(shi)(shi)達(da)到峰值強(qiang)度(du)，時(shi)(shi)(shi)效(xiao)溫(wen)度(du)超(chao)過(guo)495℃后(hou)，發生過(guo)時(shi)(shi)(shi)效(xiao)。Costom 465鋼(gang)在時(shi)(shi)(shi)效(xiao)過(guo)程中，其(qi)塑性(xing)和(he)(he)沖(chong)擊韌(ren)性(xing)的(de)谷值出現在450℃時(shi)(shi)(shi)效(xiao)時(shi)(shi)(shi)，時(shi)(shi)(shi)效(xiao)溫(wen)度(du)超(chao)過(guo)450℃后(hou)，鋼(gang)的(de)塑性(xing)和(he)(he)韌(ren)性(xing)迅速(su)(su)提高(gao)。

S46500、Alloy 465、Costom 465 不銹鋼在溫度范圍200～300℃時效，鋼中的少量殘余奧氏體（約5％）未發生變化，時效溫度在400℃左右時，鋼中開始出現逆轉變奧氏體。在400～590℃時效，鋼中奧氏體含量呈上升趨勢，時效溫度為510℃時，鋼中的奧氏體含量為10％左右。時效溫度在590℃時，鋼中已形成的逆轉變奧氏體已不穩定，時效后降至室溫時，部分逆轉變奧氏體又轉變成馬氏體。Costom 465鋼在時效過程中出現硬化峰則與析出相的特性有關。研究表明，基體的析出相為針狀的具有六方晶體結構Ni₃Ti相，析出時與母相馬氏體存在共格或半共格關系，使鋼得到有效的強化。在高于510℃時效時，析出相逐漸聚集，540℃時效時析出相直徑小于20nm，而590℃時效時已長大到約70nm。

 綜上所述，510℃時效后，可以獲得高的強度，而同(tong)時逆轉變奧氏(shi)體的形成可使鋼(gang)具(ju)有比較高的韌性。

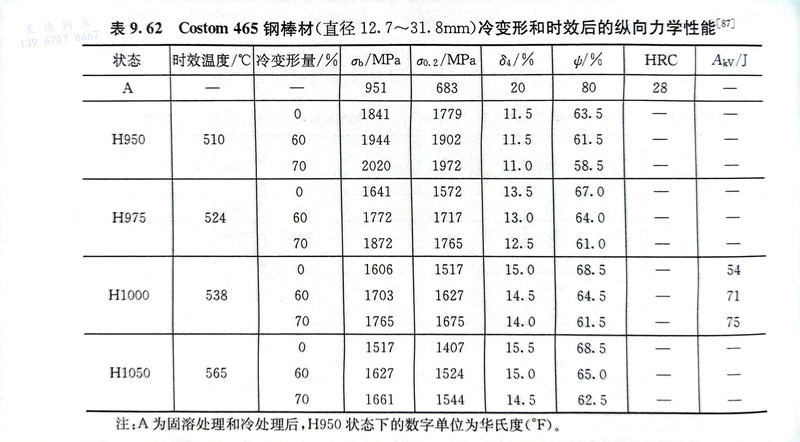

 S46500、Alloy 465、Costom 465 不(bu)銹鋼經固溶處(chu)理(li)后，其強度較低，可(ke)以直接進行冷變(bian)形(xing)，冷變(bian)形(xing)量可(ke)達70％，然后進行時(shi)效處(chu)理(li)，可(ke)以得到高的強度（表9.62）。
