香蕉视频app下载苹果版

09Cr17Ni5Mo3N、AM350 、0Cr17Ni5Mo3N

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼是(shi)一(yi)種在馬氏體基體上析出Cr₂N強化的半奧(ao)氏(shi)體香蕉視頻app下載蘋果版:沉淀硬化不銹鋼。它具有高(gao)的(de)強(qiang)(qiang)度(du)和(he)良好的(de)韌(ren)性，適宜制作中(zhong)溫(wen)高(gao)強(qiang)(qiang)度(du)部件。

一、化學(xue)成分

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的化學成分見表5-98。

二、室溫力(li)學性能(neng)

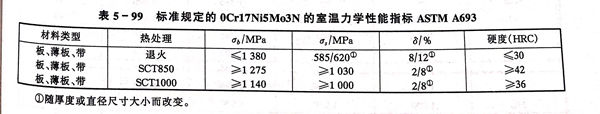

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的室溫(wen)力學性能指標見表5-99。

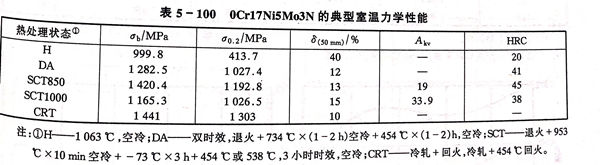

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不(bu)銹(xiu)鋼的典型室溫力學性能指標見表5-100。

三(san)、疲(pi)勞性(xing)能(neng)

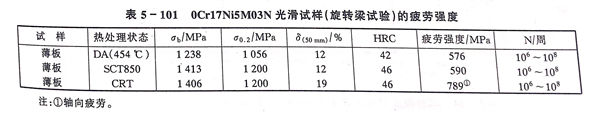

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹(xiu)鋼的疲勞性(xing)能(neng)見表 5-101 。

四(si)、高溫力學性能

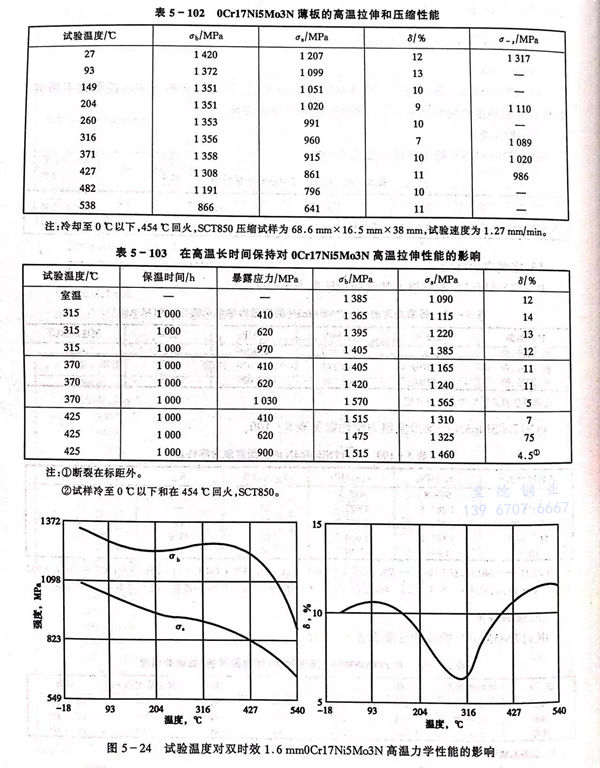

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、 AM350 不(bu)銹鋼的拉伸性能與(yu)熱處(chu)理條(tiao)件(jian)相關，并取決于試驗條(tiao)件(jian)，見表(biao)5-102、表(biao)5-103和圖5-24。

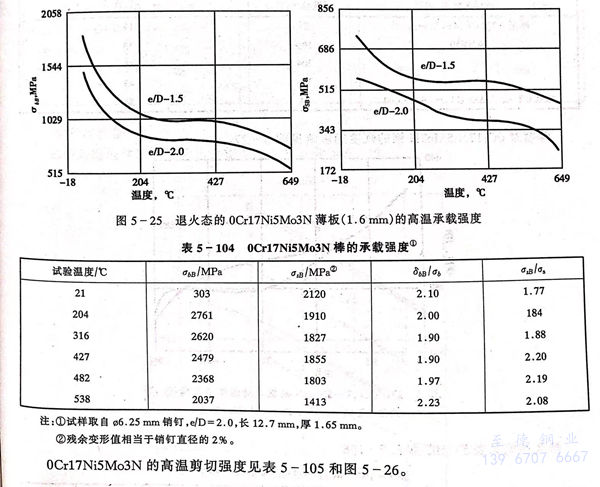

 退火態薄板的高(gao)溫承載(zai)強度(du)見圖(tu) 5-25 和 表(biao) 5-104 。

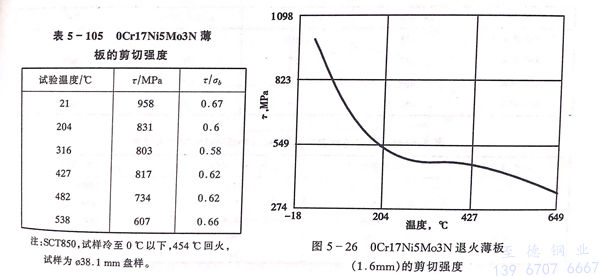

 0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的(de)高(gao)溫剪(jian)切強度見表 5-105 和 圖 5-26 。

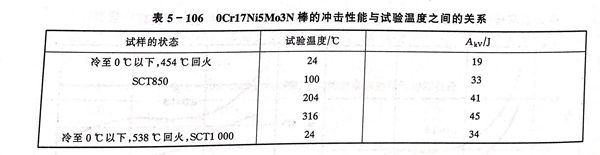

 0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼(gang)的高溫沖擊性能見表 5-106。

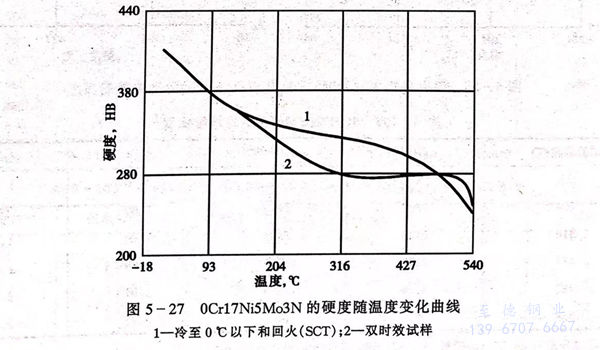

  溫(wen)度對0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的硬(ying)度的影響見圖 5-27 。

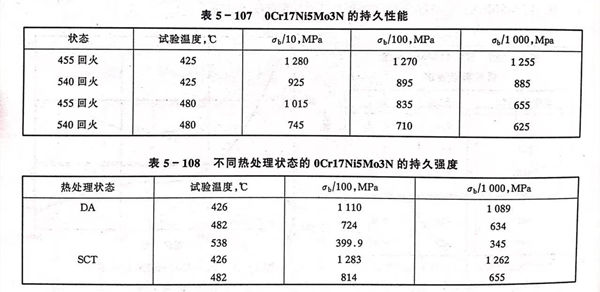

  持久(jiu)性能見表 5-107 和 5-108 。

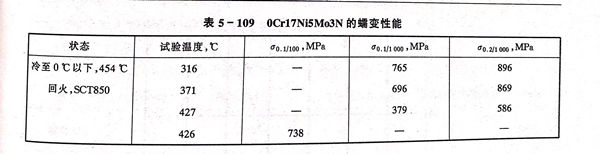

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的蠕變性能見表 5-109 。

五、低溫性能

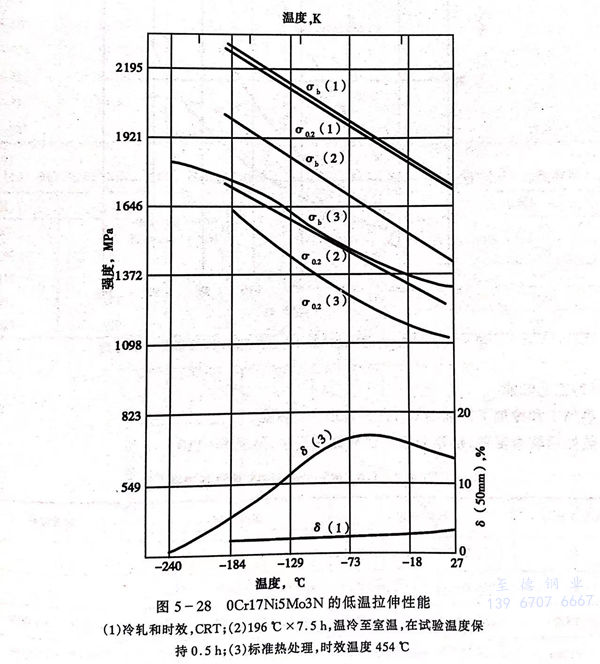

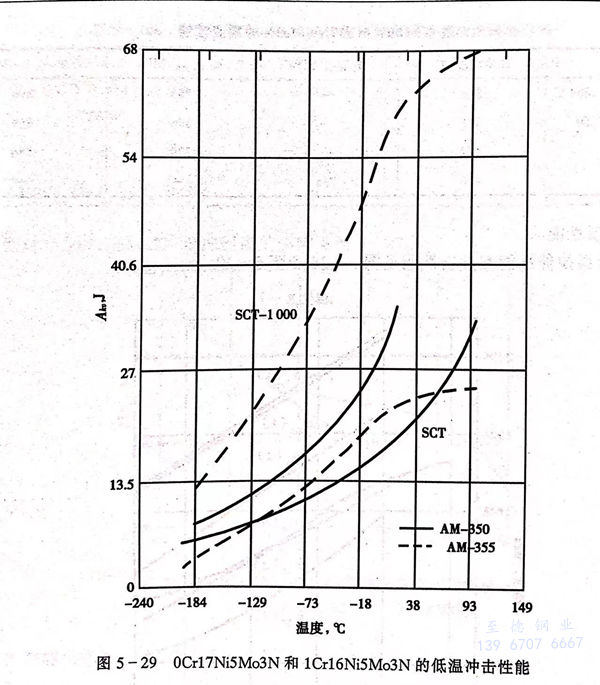

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼(gang)的低溫拉伸性能和(he)沖擊性能見圖(tu) 5-28 和(he) 圖(tu) 5-29 。

六(liu)、耐蝕性

  鋼的耐蝕性類似或略優于0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼，可參效0Cr15Ni7Mo2Al的數據。

七、工藝(yi)性能

  熱(re)加(jia)工和冷加(jia)工性能與0Cr15Ni7Mo2Al 不銹鋼相(xiang)近。

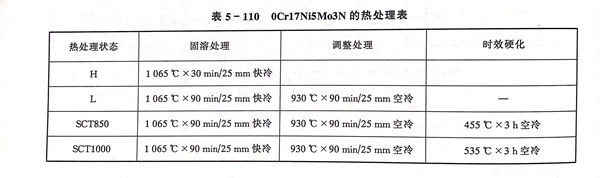

  熱(re)處(chu)理(li)較為復雜，推薦(jian)采用下述熱(re)處(chu)理(li)程序(xu)，見(jian)表5-110。

  可采用焊接奧氏體不銹鋼的方法進行焊接。通常在退火狀態下焊接。焊接金屬宜使用與母材同成分的材料，如果對韌性的要求高于對強度的要求，可采用308、309或310作為焊接材料，建采焊后采用950℃退火處理，這樣可獲得最佳的性能，焊接接頭效率可達90％～95％。對于退火和硬化的材料宜采用電阻焊。

八(ba)、物理性能

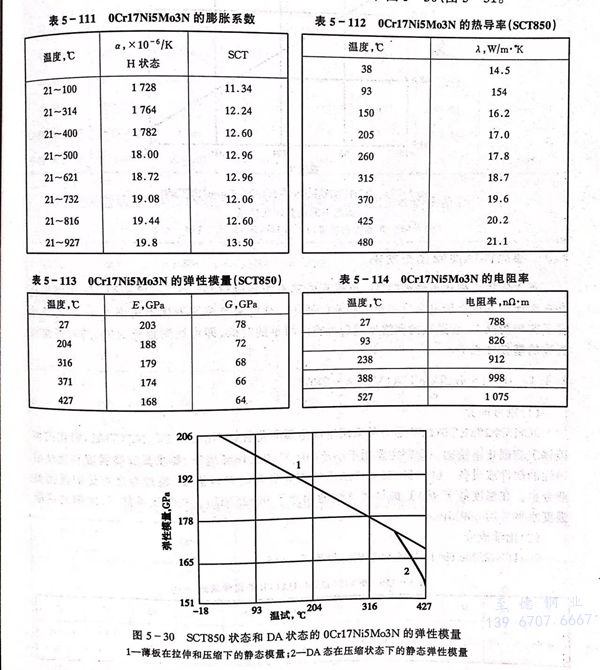

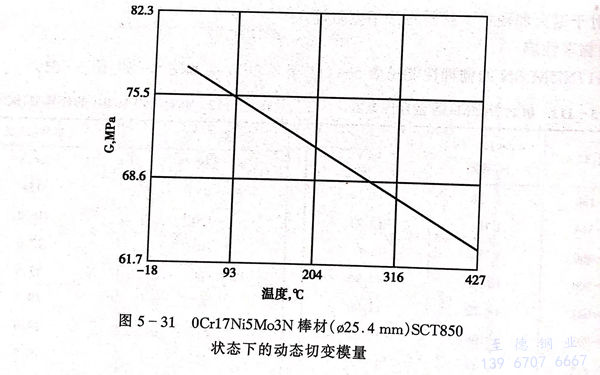

  0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的物理(li)性(xing)能見表5-111至表5-114和圖5-30、圖5-31。

九(jiu)、應用

  0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼(gang)主要(yao)應(ying)用于(yu)要(yao)求高強度(du)并且有(you)適度(du)耐蝕性的結(jie)構(gou)(gou)部件和(he)裝(zhuang)備。如壓(ya)力容器(qi)、飛(fei)機(ji)水管；飛(fei)行器(qi)結(jie)構(gou)(gou)骨架，如艙壁、隔(ge)板和(he)加強桿肋板；噴氣(qi)發(fa)動機(ji)壓(ya)縮機(ji)葉片和(he)高溫彈(dan)簧等。
