香蕉视频app下载苹果版

00Cr18Mo2Ti、高純Cr18Mo2Ti

 00Cr18Mo2Ti，高(gao)純Cr18Mo2Ti 香蕉視頻app下載蘋果版:不銹鋼是(shi)極低碳、氮的純香蕉視頻app下載蘋果版:鐵素體不銹鋼，此鋼(gang)有(you)較好(hao)的(de)耐香蕉視頻app下載蘋果版:應力腐蝕破裂性能(neng)，還(huan)有(you)著類(lei)似于(yu)（0Cr18Ni12Mo2）香蕉視頻app下載蘋果版:316不銹鋼的耐蝕性，有著較高的屈服強度、良(liang)(liang)好(hao)焊接性能和良(liang)(liang)好(hao)的成形性能。

一(yi)、化(hua)學(xue)成(cheng)分

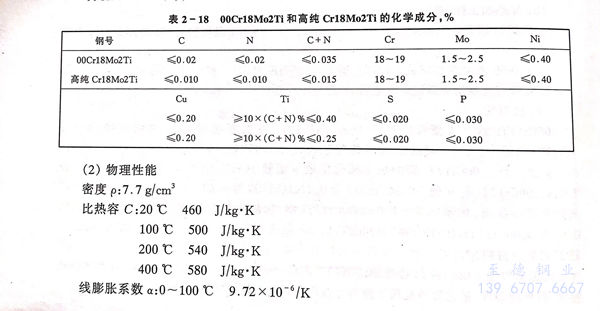

00Cr18Mo2Ti和(he)高(gao)純Cr18Mo2Ti 不(bu)銹鋼(gang)的化(hua)學成分見(jian)表(biao)2-18。

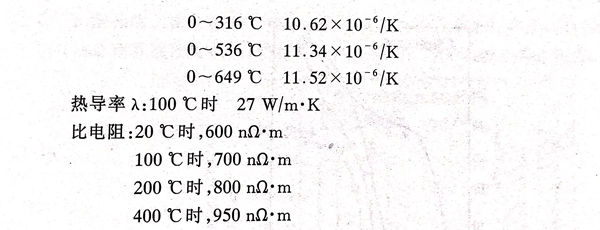

三、力(li)學(xue)性能

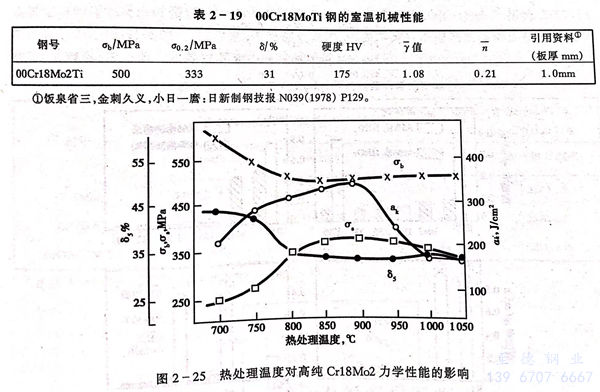

 00Cr18Mo2Ti不銹(xiu)鋼(gang)的力(li)學性能(neng)見(jian)表2-19。熱處理工藝對高(gao)純(chun)Cr18Mo2Ti不銹(xiu)鋼(gang)室溫力(li)學性能(neng)的影響(xiang)見(jian)圖2-25。從圖可看出高(gao)純(chun)Cr18Mo2Ti不銹(xiu)鋼(gang)的塑(su)性、韌性均較好。圖2-26示出不同碳氮、鈦量的Cr18Mo2Ti不銹(xiu)鋼(gang)的脆變轉變溫度。研究表明，就≤4mm薄板(ban)而(er)言，若控(kong)制適當，高(gao)純(chun)Cr18Mo2不銹(xiu)鋼(gang)的脆性轉變溫度一般在-20～-60℃范(fan)圍(wei)內波動。

四、耐蝕性

 00Cr18Mo2Ti 不銹鋼在中等苛刻介質中有極好的耐蝕性，特別對很多熱的有機酸（如醋酸、乳酸、草酸）。耐應力腐蝕破裂是最優異的。00Cr18Mo2 不銹鋼在比較高的氯化物介質中優于普通的鐵素體鋼和304不銹鋼、316不銹鋼。Nb、Ti穩定化的Cr18Mo2不銹鋼提供良好的耐孔蝕和縫隙腐蝕性。

a. 耐均(jun)勻腐蝕

  圖2-27為高純Cr18Mo2在幾種介質中的耐蝕性，除了在HNO₃和沸騰NaOH溶液中，高純Cr18Mo2 的耐蝕性低于1Cr18Ni9外，在所試驗的介質中均相當或優于1Cr18Ni9鋼。

b. 耐(nai)孔蝕(shi)

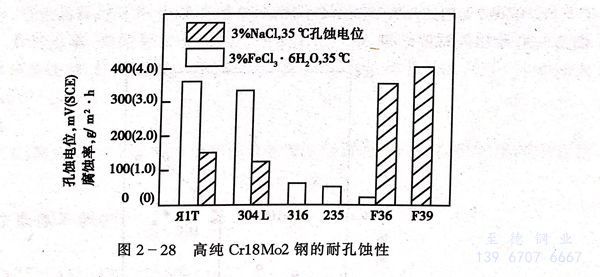

  在3％NaCl和3％FeCl₃,6H₂O溶液中進行孔蝕試驗，00Cr18Mo2Ti高純 Cr18Mo2耐孔蝕性較304L不銹鋼、321不銹鋼好，與316不銹鋼相當（見圖2-28）。

c．耐應力腐(fu)蝕破(po)裂性(xing)

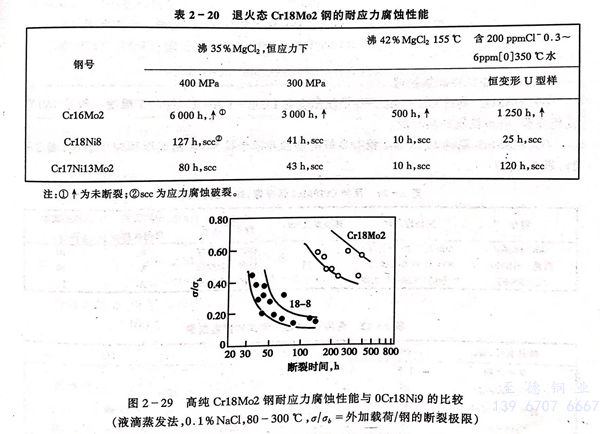

  00Cr18Mo2Ti，高(gao)純Cr18Mo2Ti鋼，Ni＋Cu≤0.5時，一(yi)般不(bu)產生(sheng)氯化物的(de)(de)(de)(de)應(ying)力(li)(li)腐(fu)蝕破裂（表2-20和圖2-29）。但(dan)需(xu)要(yao)指出，00Cr18Mo2，高(gao)純Cr18Mo2中過(guo)高(gao)的(de)(de)(de)(de)Ni，Cu，過(guo)高(gao)的(de)(de)(de)(de)C，N含量，遭受敏化處理(li)（例如焊接(jie)），不(bu)適當(dang)的(de)(de)(de)(de)冷加工以(yi)及過(guo)高(gao)的(de)(de)(de)(de)載荷(he)（或殘(can)余）應(ying)力(li)(li)等均(jun)可(ke)導(dao)致其應(ying)力(li)(li)腐(fu)蝕的(de)(de)(de)(de)出現。

d. 耐晶間腐蝕

  鐵(tie)素(su)體不銹鋼的晶間腐蝕敏(min)感性較高(gao)。因此(ci)，當(dang)00Cr18Mo2、高(gao)純(chun) Cr18Mo2 鋼中C＋N≥100ppm時，為了防止(zhi)晶間腐蝕也(ye)必須加(jia)入穩定的元素(su)Ti和（或）Nb。

  C＋N＜0.017％時，Nb＋Ti≥16（C＋N）

  C＋N＞0.017％時，Nb＋Ti≥B（C＋N）

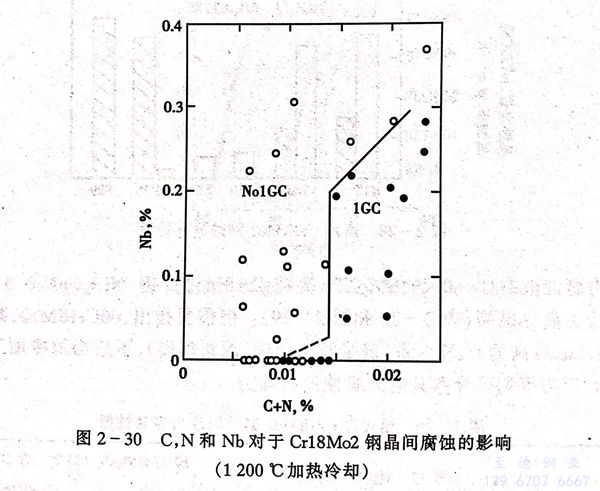

圖2-30示出此試驗結果。

五、冷(leng)熱加工性(xing)和熱處理

  00Cr18Mo2、高(gao)純Cr18Mo2 不銹(xiu)鋼開始鍛壓溫度(du)為1038～1204℃；終加工溫度(du)一般是760℃或稍高(gao)些，應該控制(zhi)細晶粒度(du)。

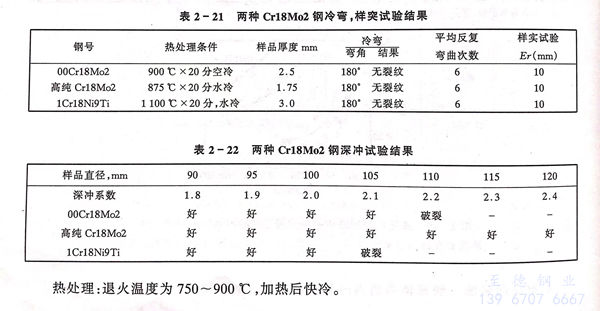

  00Cr18Mo2，高(gao)純Cr18Mo2鋼有良好的塑性并適于拉伸、軋制成形和沖(chong)壓制造(zao)（表(biao)2-21，表(biao)2-22）。

  熱(re)處(chu)理(li)：退火溫度為750~900℃，加熱(re)后(hou)快冷。

六、焊接性(xing)能

  00Cr18Mo2，高純Cr18Mo2可用(yong)普(pu)通不銹鋼采用(yong)的(de)各種方法進行焊(han)(han)接(jie)(jie)。焊(han)(han)接(jie)(jie)時輸入的(de)熱量應(ying)(ying)盡量小，避免晶粒過分(fen)長(chang)大，影響(xiang)焊(han)(han)縫(feng)和熱影響(xiang)區的(de)強度。為避免焊(han)(han)接(jie)(jie)時熱金屬與空氣(qi)接(jie)(jie)觸，電弧、焊(han)(han)縫(feng)金屬、焊(han)(han)縫(feng)背面惰性氣(qi)體保護非常重要，因(yin)為氮化(hua)鉻的(de)形成會降低耐蝕性。此(ci)鋼焊(han)(han)接(jie)(jie)還應(ying)(ying)注意，焊(han)(han)接(jie)(jie)前整個清潔焊(han)(han)縫(feng)，減小氣(qi)孔的(de)出現(xian)，MMA焊(han)(han)時，焊(han)(han)條充(chong)分(fen)干燥，使用(yong)適宜保護氣(qi)體。

七、應用

  00Cr18Mo2，高純Cr18Mo2不銹(xiu)鋼主(zhu)要用作食品(pin)加工設(she)備(bei)，熱交(jiao)換器(qi)，熱水(shui)罐和太陽能收集面板等。
