香蕉视频app下载苹果版

0Cr13Al 、0Cr13Al、405

0Cr13Al 、0Cr13Al、405 不銹鋼是低鉻鐵(tie)素(su)體不銹鋼中的一種，它有著與馬氏體鋼一樣的Cr含量，約11％～14％。但由于0Cr13Al 、0Cr13Al、 405不銹鋼低碳且加鋁，從而抑制了高溫時α≈γ的轉變，所以此鋼為鐵素體鋼 。0Cr13Al 、0Cr13Al、405 不銹鋼具有相當于低鉻鋼的不銹性和抗氧化性。耐銹性優于含碳高的1Cr13、2Cr13、3Cr13、4Cr13 馬(ma)氏體不銹鋼。抗氧化使用溫度，斷續加熱為≤760℃，連續加熱≤677℃。0Cr13Al 、0Cr13Al、405不銹鋼具有良好的塑性、韌性和冷成型性，優于鉻含量更高的其他鐵素體不銹鋼。0Cr13Al 、0Cr13Al、405 不銹鋼主要用于石油精煉塔槽襯里和各種部件，蒸汽透平葉片等。

一、化學成分

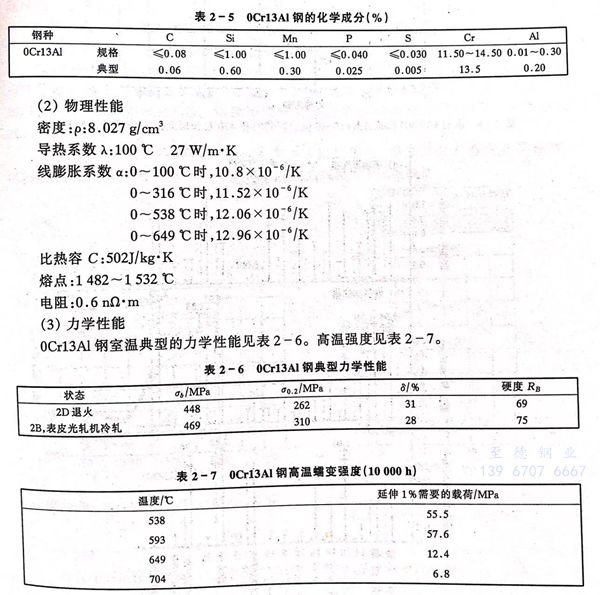

0Cr13Al 、0Cr13Al、405 不銹鋼的化(hua)學成分見表(biao)2-5。

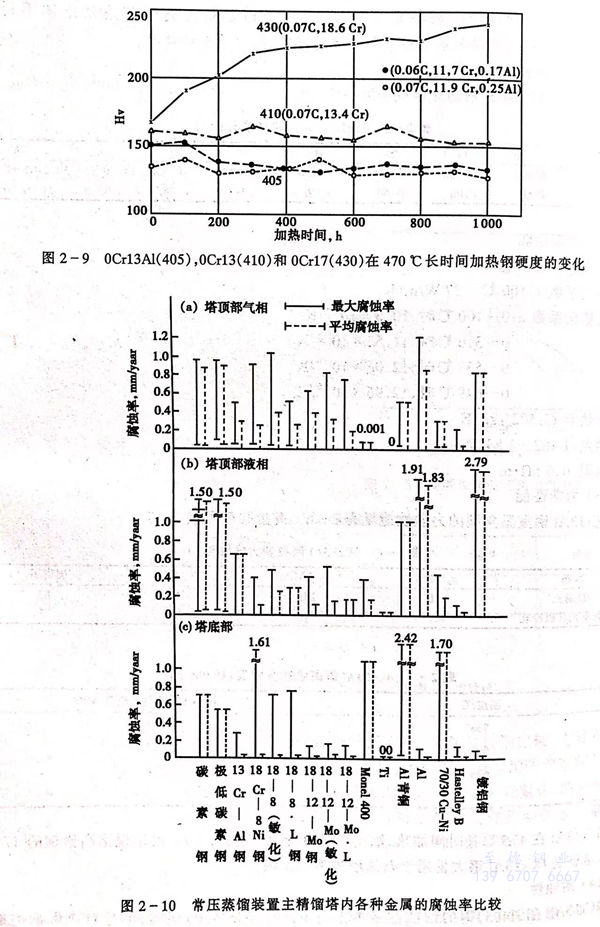

0Cr13Al 、0Cr13Al、405 不銹鋼在475℃長時間加熱，鋼硬度沒有變化（見圖2-9），沒呈現出高鉻鋼的475℃脆(cui)性，這就是(0Cr13Al) 405 不銹鋼大量用于石油塔槽類的原因。

四(si)、耐蝕性(xing)

 0Cr13Al 、0Cr13Al、405 不(bu)銹鋼的耐(nai)蝕(shi)性基本上與(yu)（0Cr13）410 不(bu)銹鋼相同，但是對熱影響的敏感性，由于組(zu)織(zhi)變化(hua)少，比0Cr13鋼小，0Cr13Al 、0Cr13Al、405不(bu)銹鋼在石油(you)蒸餾裝置(zhi)中耐(nai)蝕(shi)性表現出(chu)與(yu)18％Cr和304不(bu)銹鋼同樣的水平（見圖2-10）。304不(bu)銹鋼引起應力(li)腐(fu)蝕(shi)破裂的環境，0Cr13Al 、0Cr13Al、405不(bu)銹鋼卻不(bu)產(chan)生(sheng)應力(li)腐(fu)蝕(shi)破裂。

五、抗氧化性

 高(gao)溫(wen)抗氧化(hua)性隨著(zhu)實際出(chu)現(xian)氣氛和包括(kuo)化(hua)學原(yuan)料而變(bian)化(hua)。0Cr13Al 、0Cr13Al、 405不銹鋼高(gao)溫(wen)斷(duan)續的使(shi)用溫(wen)度≤760℃，連續使(shi)用溫(wen)度≤677℃。

六、冷熱加工性，熱處理

 a．熱加(jia)工

 0Cr13Al 、0Cr13Al、405 不(bu)銹鋼開(kai)始鍛(duan)壓溫度為1038～1149℃，終加工溫度≥760℃，應當控(kong)制比較(jiao)細晶粒組(zu)織，以(yi)便隨后處理獲(huo)得希望的塑性(xing)和韌性(xing)。

 b．成形

0Cr13Al 、0Cr13Al、405 不銹(xiu)鋼有良好塑性并(bing)適合于拉伸，軋(ya)制成(cheng)形和沖壓制造（類似中碳鋼，高強度(du)低(di)合金鋼）。

 c．熱處理

   退火溫度780～830℃空冷或緩(huan)冷。

七(qi)、焊(han)接性

  0Cr13Al 、0Cr13Al、405不銹鋼可用(yong)一般不銹鋼采(cai)用(yong)方法(fa)進行(xing)熔焊(han)(han)，包(bao)括TiG焊(han)(han)和電阻點焊(han)(han)，焊(han)(han)接輸入熱量(liang)應該盡量(liang)小，避免晶粒過分長大，以(yi)免過分降低焊(han)(han)縫金(jin)(jin)屬和熱影響(xiang)區塑性，如(ru)果(guo)要(yao)求充(chong)(chong)填金(jin)(jin)屬可用(yong)0Cr13Nb或0Cr13絲。如(ru)果(guo)不要(yao)求充(chong)(chong)填金(jin)(jin)屬的匹配成分，可使用(yong)0Cr23Ni13、2Cr25Ni20焊(han)(han)絲。

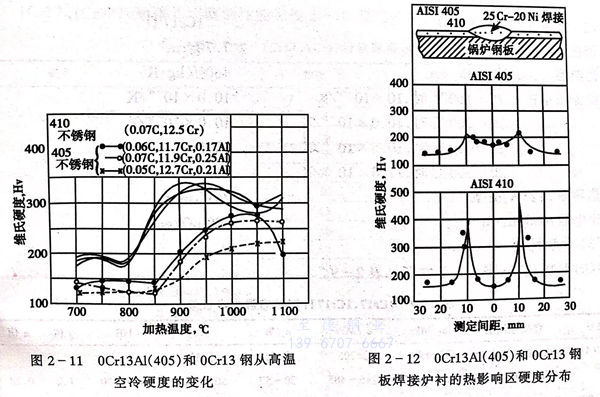

 0Cr13Al 、0Cr13Al、405不銹鋼從高(gao)溫空冷(leng)，自硬(ying)性(xing)小（見圖(tu)2-11），因此，焊(han)接部(bu)分具(ju)有(you)優異(yi)的韌性(xing)。0Cr13Al 、0Cr13Al、405 不銹鋼襯在(zai)鍋(guo)爐鋼板表(biao)面（見圖(tu)2-12）作(zuo)為復合(he)板使用(yong)于煉油裝(zhuang)置。

八、應用

  主要用于石油(you)精制裝置，壓力容器襯里，復合鋼(gang)板，蒸(zheng)汽透平葉片等。
