香蕉视频app下载苹果版

00Cr25Ni4Mo4Ti、S44635

（00Cr25Ni4Mo4Ti）S44635 不銹鋼是以Ti穩定(ding)化的(de)超低碳、氮的(de)高鉻鉬香蕉視頻app下載蘋果版:鐵素體不銹鋼，它(ta)在海水(shui)和含(han)氯化物介質中具有(you)極好(hao)的(de)耐孔蝕、香蕉視頻app下載蘋果版:耐縫隙腐蝕性能。它(ta)具有(you)良好的強度、韌性(xing)(xing)和可焊(han)性(xing)(xing)，即使在焊(han)后于零下溫度仍有(you)一定(ding)的韌性(xing)(xing)。它(ta)主要用于海水或其他含氯(lv)化物溶(rong)液的工廠，可制(zhi)作(zuo)洗滌器、冷(leng)凝器和熱交換(huan)器。

一(yi)、化學成分

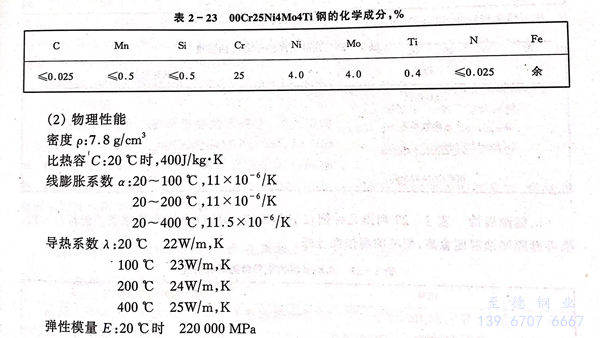

（00Cr25Ni4Mo4Ti）S44635 不銹鋼的化學(xue)成分見表2-23。

三、力學性能

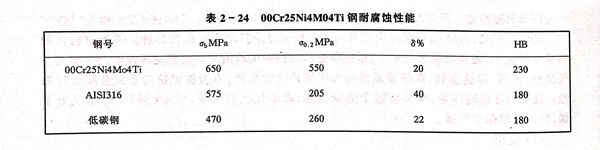

（00Cr25Ni4Mo4Ti）S44635 不銹鋼室溫力學(xue)性能(neng)見表 2-24。

四(si)、耐蝕性

a．耐孔蝕性

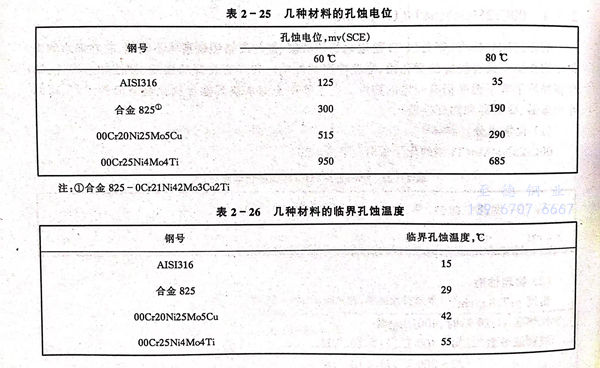

   表2-25列出幾種鋼在不同溫度5％Nacl中的孔蝕電位（擊穿電位），孔蝕電位愈高，耐孔蝕性愈好。表2-26列出幾種鋼在10％ FeCl₃,6H₂O溶液中臨界孔蝕溫度（C.P.T）。臨界孔蝕溫度愈高，鋼的耐孔蝕性愈好。

b．縫隙腐蝕

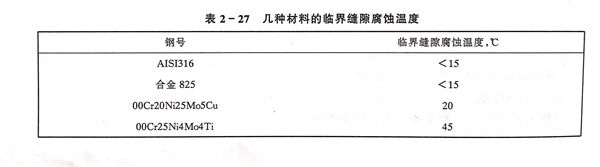

 表2-27列出幾種鋼在10％ FeCl₃·6H₂O中臨界縫隙腐蝕溫度（CCT）。臨界縫隙腐蝕溫度愈高，耐縫隙腐蝕性愈好。

c. 應(ying)力(li)腐蝕破裂性(xing)

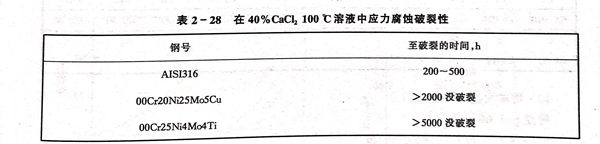

 表2-28列出了在40％CaCl₂,100℃溶液中，施加90％屈服強度的軸向應力，測定其破裂時間。在Wick 試驗（1500 ppmCl的NaCl，100℃）中，（00Cr25Ni4Mo4Ti）S44635 不銹鋼是耐應力腐蝕的。但是正像奧氏體和鐵素體＋奧氏體雙相鋼一樣，在沸騰MgCl₂ 140℃溶液中則是不耐應力腐蝕破裂的。

d. 耐均(jun)勻腐蝕(shi)

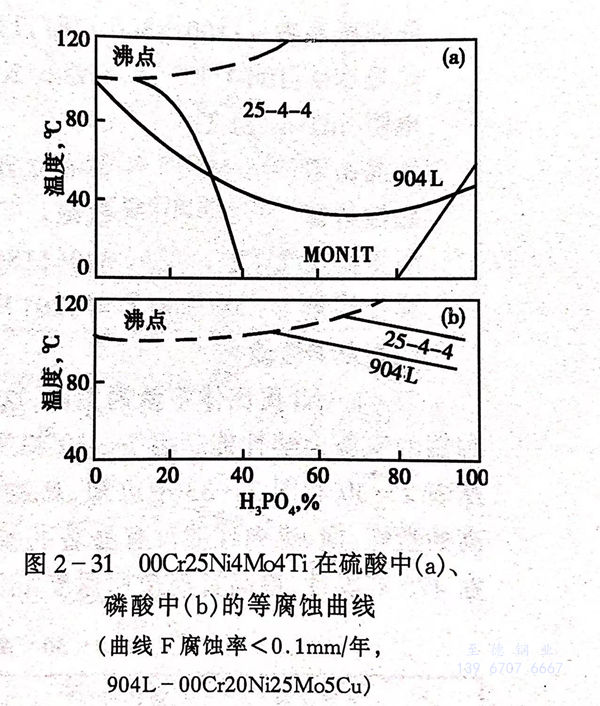

 圖(tu)2-31示出（00Cr25Ni4Mo4Ti）S44635 不(bu)銹鋼在硫酸溶液(ye)(ye)，磷酸溶液(ye)(ye)中(zhong)的等腐蝕(shi)曲線。

e. 晶(jing)間(jian)腐蝕

（00Cr25Ni4Mo4Ti）S44635 不銹鋼，焊后無晶間腐(fu)蝕傾向。

五(wu)、冷(leng)熱加(jia)工性(xing)和熱處(chu)理(li)

 （00Cr25Ni4Mo4Ti）S44635 不(bu)銹鋼有良好的熱加工性，容易鍛造，熱軋，它有良好的冷成型，彎曲，管的滾壓擴孔及其他性能，但是由于高的屈服強度，成型最初階段需要較大的能量，而隨后由于較小的冷作硬化，所以不用進行中間退火。（00Cr25Ni4Mo4Ti）S44635 不銹(xiu)鋼不適于拉伸成形操作，所以不推薦用作板式換熱器。

 熱處(chu)理，00Cr25Ni4Mo4Ti加熱至1000℃，水冷。

六、焊接性

 （00Cr25Ni4Mo4Ti）S44635 不銹鋼有良好的可焊性，焊前不需予熱，焊后不需熱處理，（00Cr25Ni4Mo4Ti）S44635 不銹鋼可用T焊，也可采用其他焊接方法。為了獲得最好的耐蝕性，應選用與母材相同成分的填充金屬，00Cr25Ni4Mo4Ti不銹鋼焊前焊后沖擊韌性良好，焊縫和熱影響區脆性轉變溫度在0℃以下。

七、典型(xing)用途

 海水及各(ge)種含(han)氯化(hua)物溶液的(de)容(rong)器(qi)，洗(xi)滌(di)器(qi)，冷凝器(qi)和(he)熱交換器(qi)。
