香蕉视频app下载苹果版

00Cr17Ti 、436LX

 (00Cr17Ti) 436LX 香蕉視頻app下載蘋果版:不銹鋼是一(yi)種低(di)碳(tan)、氮含(han)量又加(jia)入(ru)Ti等穩定化元素的香蕉視頻app下載蘋果版:鐵素體不銹鋼，與前面敘述的( 1Cr17) 430不銹鋼、(1Cr17Ti) 437不銹鋼相比較，由于降低了間隙元素碳、氮，同時加Ti，因此其塑性、韌性、成型性、焊接性能均有所改善。此鋼的用途基本上與437不銹鋼相同。但是，當耐蝕性，深沖性能，可焊性要求更高時可以選用此牌號。

一、化學成分

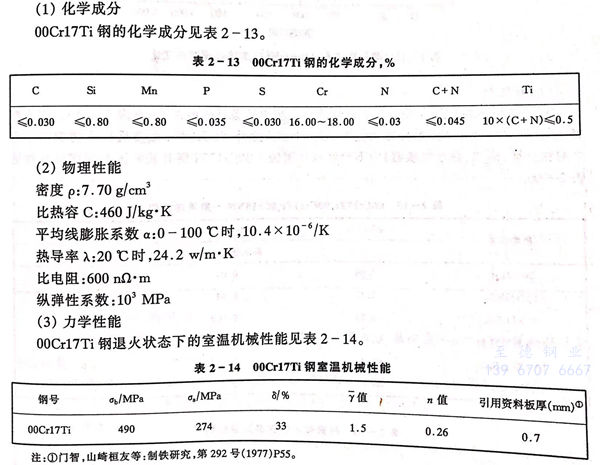

(00Cr17Ti) 436LX 不(bu)銹鋼的化學成(cheng)分見表2-13。

三、力學性能

(00Cr17Ti) 436LX不銹(xiu)鋼(gang)退火(huo)狀態下的室溫(wen)機械性能見表(biao)2-14。

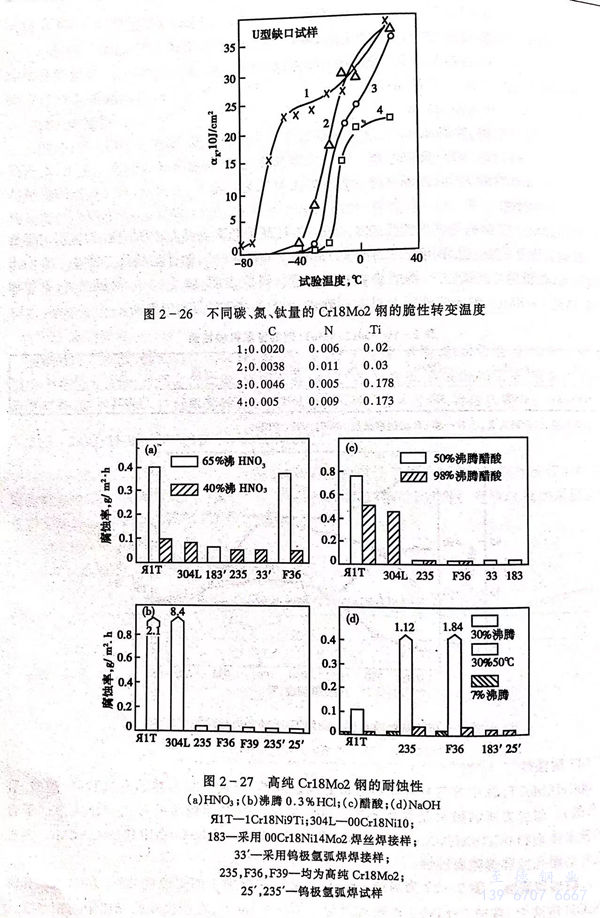

(00Cr17Ti) 436LX不(bu)銹鋼(gang)板高(gao)溫瞬時(shi)(shi)抗張性(xing)能見圖(tu)2-26。00Cr17Ti鋼(gang)在(zai)400～500℃時(shi)(shi)的強度(du)比430不(bu)銹鋼(gang)低，而500～600℃時(shi)(shi)比430不(bu)銹鋼(gang)高(gao)。

(00Cr17Ti) 436LX不銹鋼蠕變破斷強度見圖2-27。

(00Cr17Ti) 436LX不銹鋼在350～550℃，長時間加熱硬度的變化（見圖2-26）。(00Cr17Ti) 436LX不銹鋼在475℃加熱與430不銹鋼一樣隨加熱時間延長，硬度不斷上升，而在350℃和550℃，加熱1000h后才略有上升，因此(00Cr17Ti) 436LX不銹鋼同樣存在475℃脆性問題，所以此鋼使用溫度應＜300℃。

四、耐蝕性

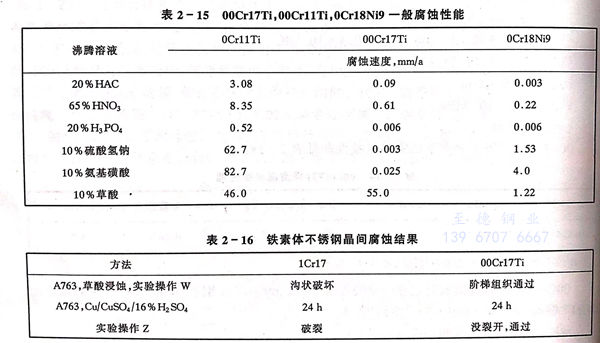

(00Cr17Ti) 436LX不(bu)銹(xiu)(xiu)(xiu)鋼(gang)在(zai)飲用水和中等氧(yang)化(hua)性(xing)腐(fu)蝕(shi)介質中有(you)極好的耐蝕(shi)性(xing)（見表(biao)2-15）。在(zai)各種氯(lv)化(hua)物溶液中(00Cr17Ti) 436LX不(bu)銹(xiu)(xiu)(xiu)鋼(gang)耐孔蝕(shi)性(xing)優于304不(bu)銹(xiu)(xiu)(xiu)鋼(gang)。此(ci)外，00Cr17Ti在(zai)奧氏體不(bu)銹(xiu)(xiu)(xiu)鋼(gang)產(chan)生應(ying)力腐(fu)蝕(shi)介質（例如，熱水交換器）中不(bu)產(chan)生應(ying)力腐(fu)蝕(shi)。(00Cr17Ti) 436LX不(bu)銹(xiu)(xiu)(xiu)鋼(gang)有(you)較好耐晶(jing)間腐(fu)蝕(shi)性(xing)能見表(biao)2-16。

五、抗氧化性

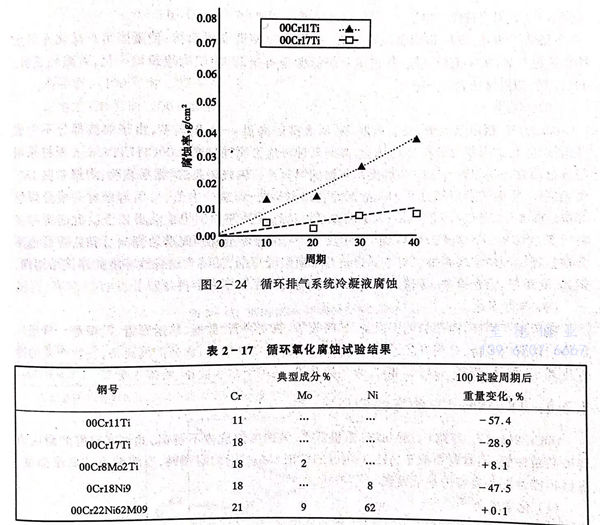

 (00Cr17Ti) 436LX 不銹(xiu)鋼在很多汽車(che)排氣系統部分提(ti)供非常(chang)好的抗氧(yang)化(hua)(hua)性。因為氧(yang)化(hua)(hua)速度(du)受(shou)使(shi)用(yong)條件（例(li)如氣氛，熱循環和結構設(she)計）極(ji)大的影響，實(shi)驗室試(shi)驗結果僅(jin)能(neng)用(yong)作為使(shi)用(yong)溫度(du)的指(zhi)南（見圖2-24，表2-17）。

六、冷熱(re)加工性，熱(re)處理

 (00Cr17Ti) 436LX不(bu)銹鋼開(kai)始熱加工(gong)溫(wen)度與1050～1150℃，終加工(gong)溫(wen)度應≤850℃并(bing)保證有足夠的變形(xing)量。

  退火溫(wen)度，熱(re)軋帶(dai)在罩(zhao)式爐內進行退火，處理溫(wen)度為825～875℃，時間≥8小(xiao)時。

  冷軋帶在連續退火酸(suan)洗爐中(zhong)進行，處理溫度控制在850～860℃。

七、成型性

  (00Cr17Ti) 436LX 不銹鋼(gang)(gang)(gang)(gang)冷成型性(xing)(xing)略優(you)于(yu)( 1Cr17)430不銹鋼(gang)(gang)(gang)(gang)、(1Cr17Ti)437不銹鋼(gang)(gang)(gang)(gang)，它的屈服(fu)強度(du)，抗張強度(du)較(jiao)( 1Cr17)430不銹鋼(gang)(gang)(gang)(gang)、(1Cr17Ti)437不銹鋼(gang)(gang)(gang)(gang)稍低些(xie)，延(yan)伸率稍高些(xie)，塑性(xing)(xing)稍優(you)于(yu)1Cr17,1Cr17Ti。

 a. 脹形性

  (00Cr17Ti) 436LX不(bu)(bu)銹鋼(gang)(gang)的(de)(de)加工硬化指數(shu)n值(zhi)(zhi)(zhi)較( 1Cr17)430不(bu)(bu)銹鋼(gang)(gang)、(1Cr17Ti)437不(bu)(bu)銹鋼(gang)(gang)高（見表2-11，表2-14）。00Cr17Ti的(de)(de)n值(zhi)(zhi)(zhi)～0.26,1Cr17為0.22,1Cr17Ti為0.23。從(cong)圖2-19n值(zhi)(zhi)(zhi)與Er值(zhi)(zhi)(zhi)的(de)(de)關系可以(yi)看出，板厚(hou)0.6～1.0mm00Cr17Ti鋼(gang)(gang)，標誌(zhi)脹形性(xing)的(de)(de)Er值(zhi)(zhi)(zhi)較1Cr17鋼(gang)(gang)高出0.5～1.0。00Cr17Ti，1Cr17, 00Cr18Mo2Ti的(de)(de)Er值(zhi)(zhi)(zhi)示于(yu)表2-12。顯然，(00Cr17Ti) 436LX不(bu)(bu)銹鋼(gang)(gang)脹形性(xing)較( 1Cr17)430不(bu)(bu)銹鋼(gang)(gang)、(1Cr17Ti)437不(bu)(bu)銹鋼(gang)(gang)好。

 b．深拉伸(shen)性

  (00Cr17Ti) 436LX不(bu)銹鋼(gang)選擇最適(shi)(shi)宜(yi)的Ti／（C＋N）比，連鑄(zhu)采用電磁(ci)攪拌，最適(shi)(shi)宜(yi)熱軋溫(wen)度，熱處理(li)條件(jian)，最適(shi)(shi)宜(yi)冷軋壓下量等可獲得最好的深拉(la)伸性(xing)，板厚(hou)0.6～0.8mm，Y值(zhi)可達到(dao)1.5～1.7（見表2-14）。

c．皺(zhou)折(zhe)

  (00Cr17Ti) 436LX不銹鋼冶(ye)金生(sheng)產工藝，采用低(di)溫鑄造電(dian)磁攪拌，使凝(ning)固組(zu)織(zhi)微(wei)化并阻(zu)止柱狀晶的發展(zhan)，采用低(di)溫熱軋，促進退(tui)火時的完全再結晶，使織(zhi)構組(zu)織(zhi)均一(yi)化，可減輕皺折(zhe)(zhe)。(00Cr17Ti) 436LX不銹鋼皺折(zhe)(zhe)傾向較430不銹鋼小。

八(ba)、焊接性

  (00Cr17Ti) 436LX不銹鋼由于低碳，氮又添加Ti，從而抑制高溫α→γ的轉變，由于焊接部分不生成馬氏體，防止了焊接部分耐蝕性惡化，晶間腐蝕和應力(li)腐蝕破裂。00Cr17Ti 3mm板材采用與母材同成分的焊絲和18-8奧氏(shi)體不銹(xiu)鋼(gang)焊絲進行鎢極氬弧焊，結果表明，焊縫彎曲180°均無裂紋；標突試驗當深度達10mm后才會出現裂紋；焊縫沖擊值，采用與母材同成分焊絲焊接時僅5×105J／㎡，而用18-8奧氏體鋼焊絲時，則可達10×105J／㎡以上。此時焊縫呈α＋γ雙相結構；只要(00Cr17Ti) 436LX不銹鋼中含有足夠Ti，焊后不會有晶間腐蝕傾向，同時，焊后也不會在鹽霧試驗中出現銹蝕。對于難以進行焊后熱處理的，又用于弱腐蝕環境的焊接結構件，例如，弱酸缶、給水設備、給排水管多采用此鋼種。

九、典(dian)型(xing)用途

  用(yong)于生產硝酸(suan)，硝銨的化工設(she)(she)備(bei)，如吸(xi)收塔、熱交換(huan)器、酸(suan)槽(cao)、輸(shu)送管道、貯槽(cao)等(deng)。薄板廣泛用(yong)于建筑內裝修，日用(yong)辦公設(she)(she)備(bei)，廚房設(she)(she)備(bei)、器具，電氣(qi)制(zhi)品，食品陳列(lie)裝備(bei)，餐飲產業的冷凍冷藏車，器具，汽車、自行車部件，煤氣(qi)器具等(deng)，還用(yong)于給水(shui)設(she)(she)備(bei)、給排水(shui)管等(deng)。
