香蕉视频app下载苹果版

高純Cr29Mo4Ni2、S44800

  高純（Cr29Mo4Ni2）S44800不銹鋼是一種高純高Cr，Mo的鐵(tie)素(su)體(ti)不銹鋼，在很多苛刻的腐蝕介質中具有優異的耐蝕性，如氯化物、堿、硝酸、尿素、氨基酸、有機酸中，其耐蝕性超過高鎳合金。此鋼還具有優異的耐稀的還原酸性能，優異的抗氧化、抗硫化性能，此鋼還具有良好的韌性，加工成型性，可焊性，所以在很多苛刻的介質中用它代替價格昂貴的Ti鎳基合金。

一、化學成分

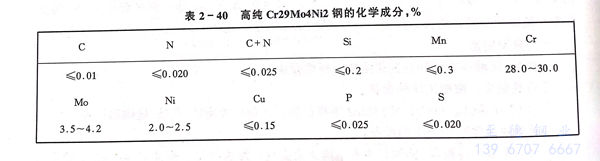

高純（Cr29Mo4Ni2）S44800不銹鋼的化學成(cheng)分見(jian)表2-40。

二、物理性能

密度 p：7.6g／cm³；

線膨脹系數 α：21～100℃時，9.4 10^-6／℃；

熱導(dao)率 λ：100℃時，16.2 W／m·K；

比熱(re)容 C：448 J／kg·℃；

彈性模量 E 20 000 MPa。

三、力學性(xing)能

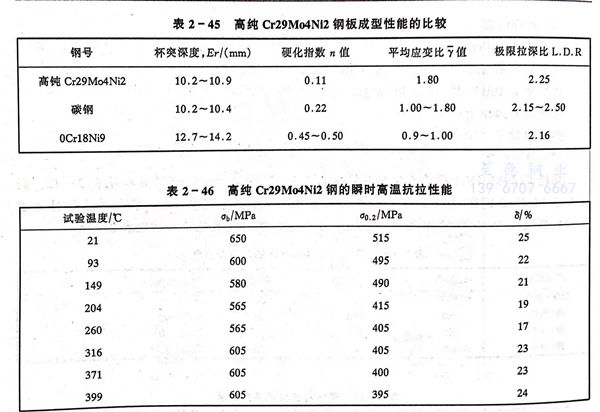

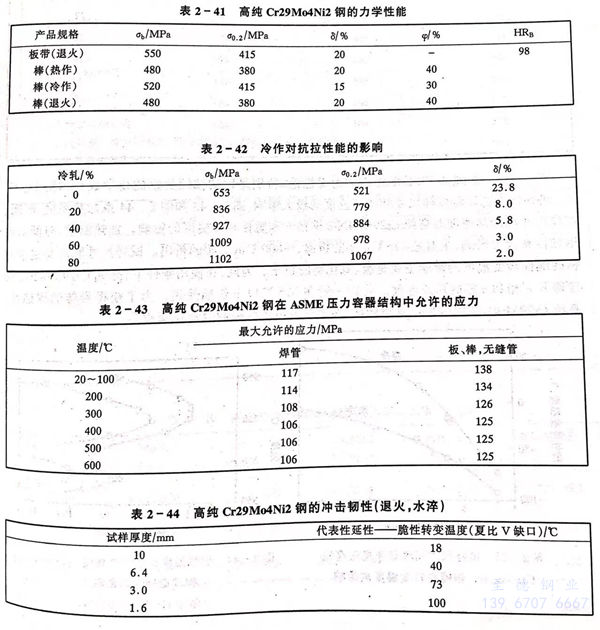

高純（Cr29Mo4Ni2）S44800 不(bu)銹(xiu)(xiu)鋼(gang)的力(li)學性(xing)(xing)能(neng)(neng)見(jian)表2-41。冷作對(dui)力(li)學性(xing)(xing)能(neng)(neng)的影響見(jian)表2-42。高純（Cr29Mo4Ni2）S44800不(bu)銹(xiu)(xiu)鋼(gang)在ASME壓力(li)容器(qi)結構中允許的應力(li)見(jian)表2-43。鋼(gang)的沖擊(ji)韌性(xing)(xing)見(jian)表2-44，高純（Cr29Mo4Ni2）S44800 不(bu)銹(xiu)(xiu)鋼(gang)板成(cheng)形性(xing)(xing)能(neng)(neng)見(jian)表2-45，瞬時(shi)高溫抗拉(la)性(xing)(xing)能(neng)(neng)見(jian)表2-46。

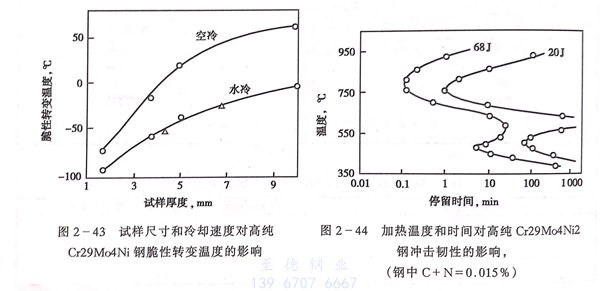

 應(ying)當指出(chu)，高(gao)純(chun)(chun)（Cr29Mo4Ni2）S44800 不銹(xiu)(xiu)(xiu)鋼(gang)(gang)的(de)力(li)學性(xing)(xing)能，特別是(shi)(shi)鋼(gang)(gang)的(de)韌(ren)性(xing)(xing)受鋼(gang)(gang)的(de)化(hua)學成(cheng)分(fen)(fen)（特別是(shi)(shi)C，N），熱(re)處理(li)工藝以(yi)及試樣(yang)尺寸(cun)和冷(leng)卻(que)(que)速(su)度(du)(du)的(de)極(ji)(ji)大影(ying)(ying)響(xiang)(xiang)，圖2-43和圖2-44系加熱(re)溫(wen)度(du)(du)、時(shi)間(jian)、試樣(yang)尺寸(cun)和冷(leng)卻(que)(que)速(su)度(du)(du)對高(gao)純(chun)(chun)（Cr29Mo4Ni2）S44800不銹(xiu)(xiu)(xiu)鋼(gang)(gang)韌(ren)性(xing)(xing)和脆(cui)(cui)性(xing)(xing)轉變(bian)溫(wen)度(du)(du)的(de)影(ying)(ying)響(xiang)(xiang)。加熱(re)溫(wen)度(du)(du)、時(shi)間(jian)對此鋼(gang)(gang)韌(ren)性(xing)(xing)有極(ji)(ji)大影(ying)(ying)響(xiang)(xiang)，主要(yao)是(shi)(shi)475℃a相(xiang)(xiang)的(de)析(xi)出(chu)，～800℃o（x）相(xiang)(xiang)的(de)析(xi)出(chu)。試樣(yang)尺寸(cun)和冷(leng)卻(que)(que)速(su)度(du)(du)對鋼(gang)(gang)的(de)脆(cui)(cui)性(xing)(xing)轉變(bian)溫(wen)度(du)(du)的(de)影(ying)(ying)響(xiang)(xiang)主要(yao)是(shi)(shi)碳、氮化(hua)物的(de)析(xi)出(chu)。為此，在使(shi)用(yong)條件下(xia)，高(gao)純(chun)(chun)（Cr29Mo4Ni2）S44800 不銹(xiu)(xiu)(xiu)鋼(gang)(gang)應(ying)避開a相(xiang)(xiang)和。相(xiang)(xiang)的(de)形成(cheng)溫(wen)度(du)(du)。此鋼(gang)(gang)一般在315℃以(yi)下(xia)長(chang)期使(shi)用(yong)。為了獲得最(zui)佳的(de)耐蝕性(xing)(xing)。高(gao)純(chun)(chun)（Cr29Mo4Ni2）S44800不銹(xiu)(xiu)(xiu)鋼(gang)(gang)應(ying)采用(yong)真空精煉，在很窄的(de)范圍內控制合金化(hua)學成(cheng)分(fen)(fen)。

四、耐蝕性

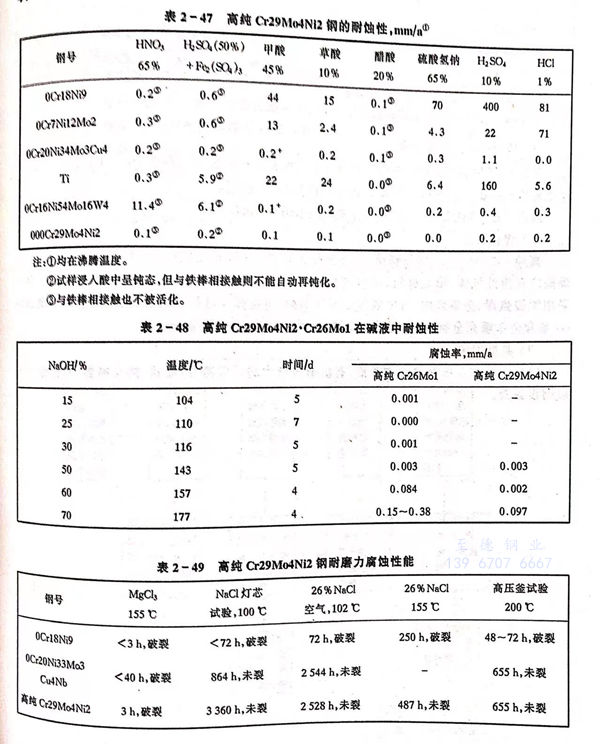

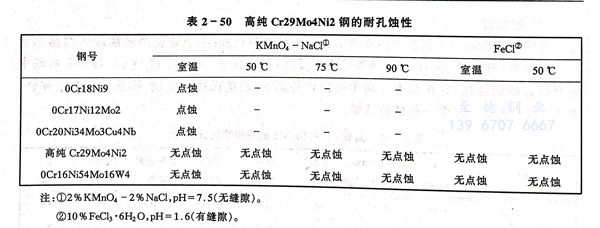

 高純（Cr29Mo4Ni2）S44800 不銹鋼氯化物介質中具有很好的耐孔蝕，耐縫隙腐蝕和耐應力腐蝕的性能。在海水，苛性堿，稀H₂SO₄，各種活度H₃PO₄（包括含F，Cl的H₃PO₄），各種有機酸中也有很好的耐蝕性，它在很多介質中可以代替高Ni的奧(ao)氏體不銹(xiu)鋼，鎳基耐蝕合(he)金和鈦。表2-47～表2-50系一些試驗結果。

五、冷、熱(re)加工(gong)和熱(re)處理

 高純（Cr29Mo4Ni2）S44800不銹鋼有(you)良好(hao)(hao)的熱(re)加工(gong)性(xing)(xing)，此(ci)鋼適宜的熱(re)加工(gong)溫度800～1150℃，熱(re)加工(gong)終止溫度≤800℃。此(ci)鋼有(you)極好(hao)(hao)的延性(xing)(xing)和低的加工(gong)硬化傾向。

 高(gao)純（Cr29Mo4Ni2）S44800不銹鋼熱(re)處理應加熱(re)到(dao)1010℃，水冷。

六(liu)、焊接性能

 高(gao)純（Cr29Mo4Ni2）S44800不(bu)(bu)銹鋼(gang)的焊(han)(han)(han)接，應注意(yi)保(bao)證(zheng)焊(han)(han)(han)縫、母材(cai)有(you)極低的碳、氮(dan)和氫、氧(yang)含(han)量，因(yin)此(ci)焊(han)(han)(han)前應對(dui)惰(duo)性(xing)氣(qi)體、填(tian)(tian)充材(cai)料(liao)、母材(cai)進行仔細準備(bei)，焊(han)(han)(han)后清理污染。高(gao)純（Cr29Mo4Ni2）S44800不(bu)(bu)銹鋼(gang)可(ke)采用鎢極弧焊(han)(han)(han)、金屬弧焊(han)(han)(han)，可(ke)用氬氣(qi)或(huo)氨氣(qi)保(bao)護，可(ke)選擇(ze)與母材(cai)相同(tong)材(cai)料(liao)，也可(ke)選擇(ze)不(bu)(bu)銹鋼(gang)或(huo)Ni基(ji)合金作填(tian)(tian)充金屬，根據所需要焊(han)(han)(han)縫力學性(xing)能和耐蝕性(xing)來確(que)定。

七、典(dian)型用(yong)途

 可用于海水及各種氯化物溶液、有機(ji)酸(suan)溶液中的反應器(qi)，冷凝器(qi)，熱交換器(qi)，苛性鈉生(sheng)產濃縮設備等。
