香蕉视频app下载苹果版

022Cr19Ni10 (304L)

   （022Cr19Ni10）304L不銹鋼是在(06Cr19Ni10) 304不銹鋼基礎上，通過降低碳和稍許提高含鎳量的超低碳型奧氏體不銹鋼。此鋼是為了解決因Cr23C6析出致304不銹鋼在一些條件下存在嚴重的晶間腐蝕傾向而發展的。在開發初期，因冶金生產降碳較難，曾一度妨礙了它的廣泛應用，在20世紀70年代新的二次精煉方法AOD和VOD工藝成功用于生產后，此鋼才真正得到廣泛應用。與304不銹鋼相比，此鋼強度稍低，但其敏化態耐晶間腐蝕能力明顯優于304不銹鋼。除強度外，此鋼其他性能等同于321不銹鋼。它主要用于需焊接且焊后又不能進行固溶處理的場合。

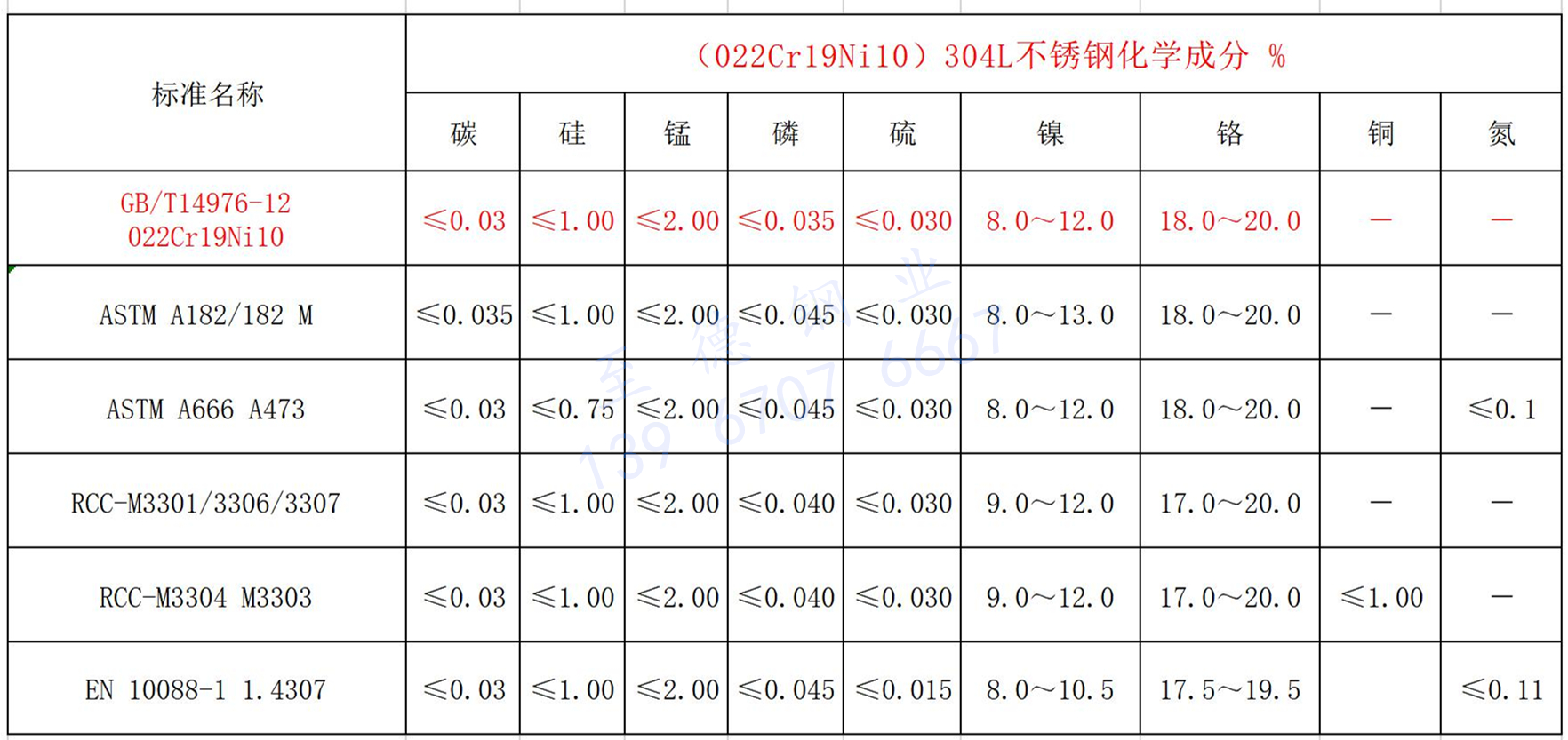

一、化學成分

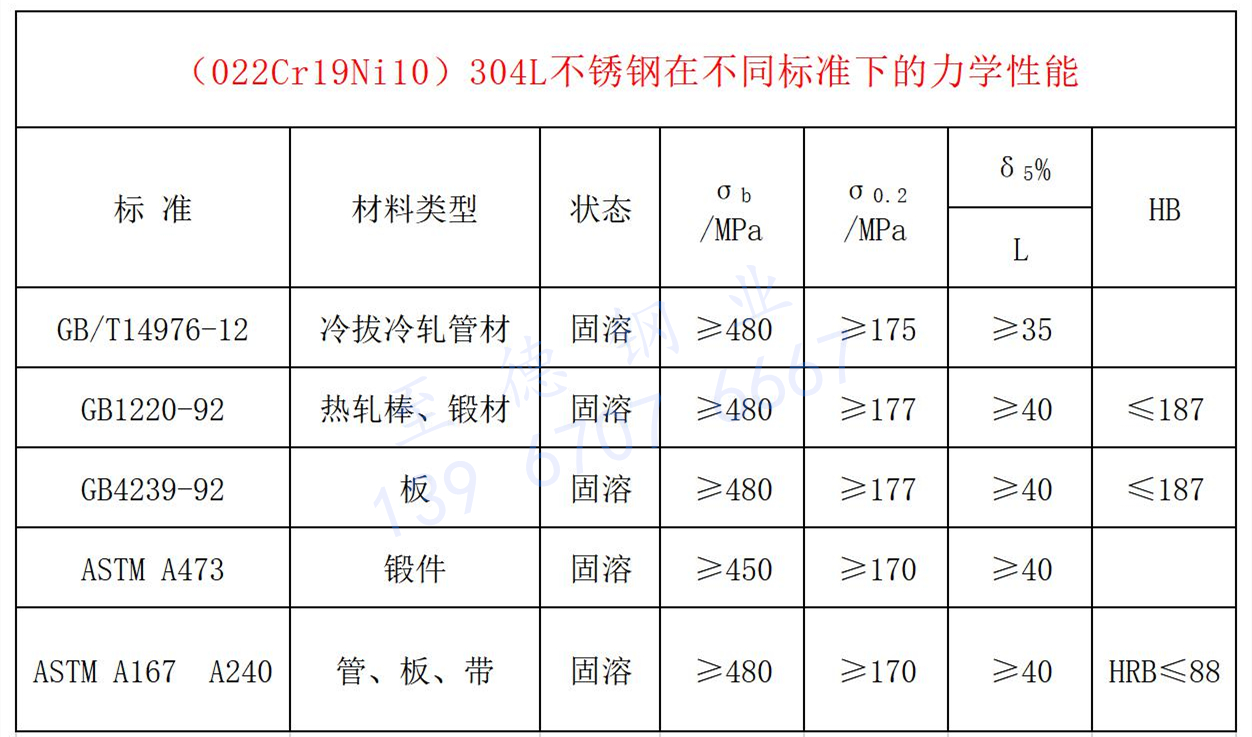

二、力學性能

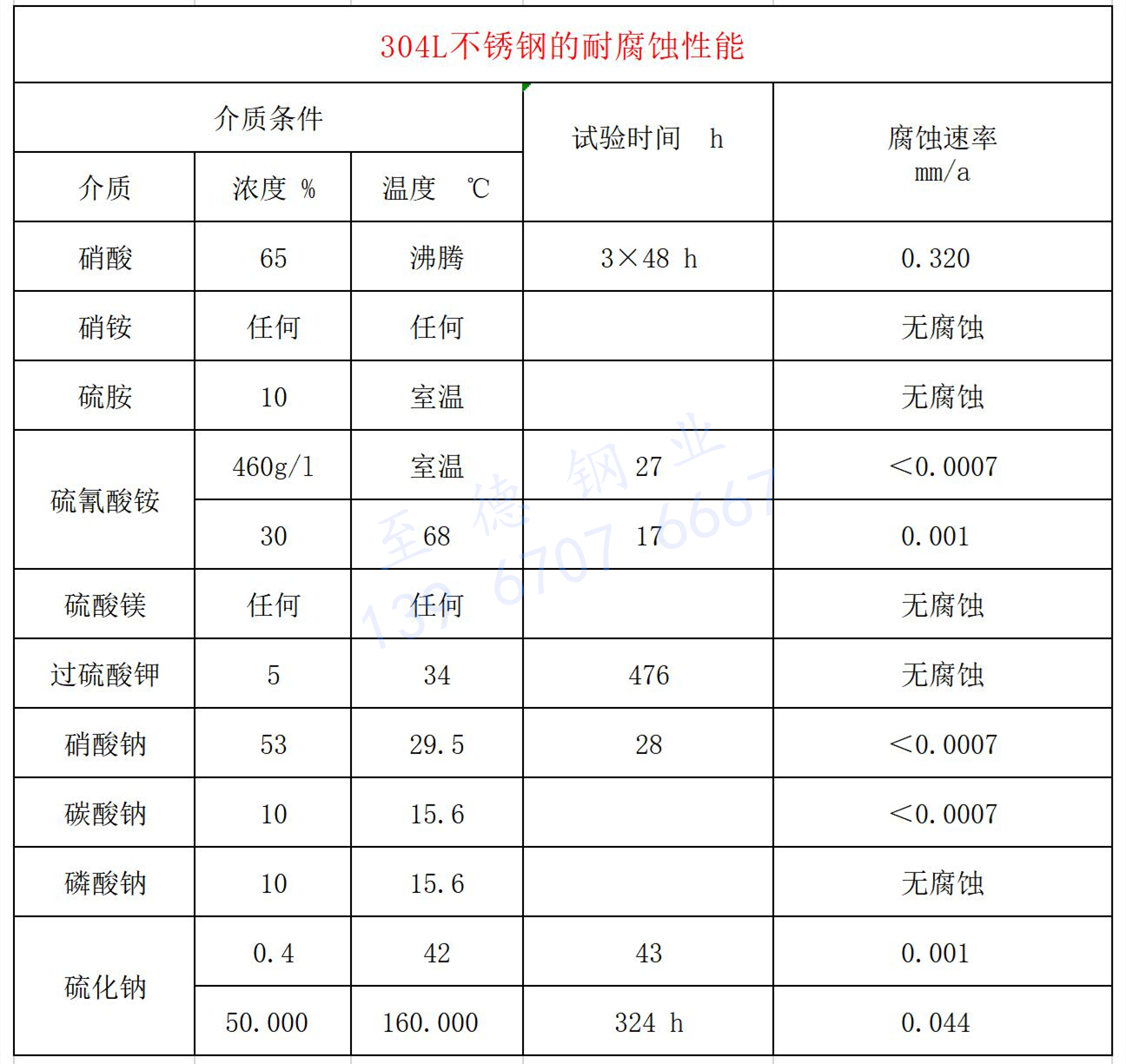

三、耐蝕性能

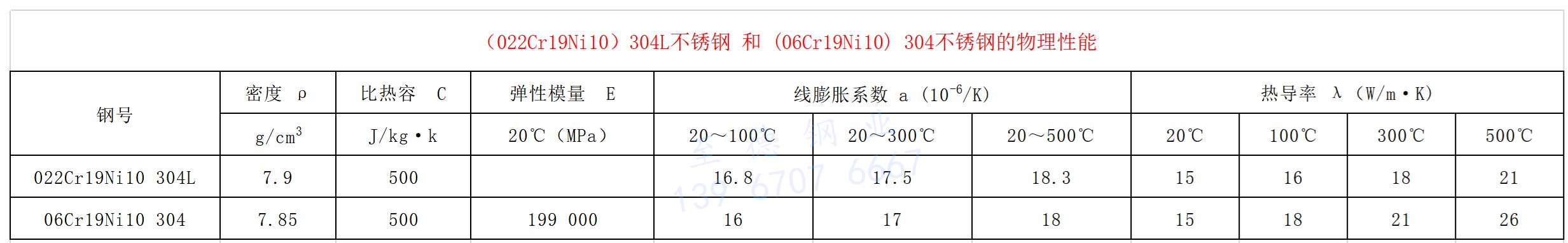

四、物理性能

五、工藝性能

  304L不銹(xiu)鋼(gang)均具有良好的(de)冷(leng)(leng)、熱加(jia)(jia)(jia)工(gong)工(gong)藝性能，可采用(yong)通用(yong)的(de)各種熱、冷(leng)(leng)加(jia)(jia)(jia)工(gong)工(gong)藝生(sheng)產(chan)(chan)鍛材、棒材、線材、板材、帶材絲材等冶金產(chan)(chan)品，熱加(jia)(jia)(jia)工(gong)溫度范圍900-1180℃。冷(leng)(leng)加(jia)(jia)(jia)工(gong)較(jiao)易(yi)，無(wu)特殊困難，由于兩種鋼(gang)易(yi)于冷(leng)(leng)加(jia)(jia)(jia)硬化，當(dang)冷(leng)(leng)變(bian)形量過(guo)大時，須進行中間退火處(chu)理，以利于進一步加(jia)(jia)(jia)工(gong)。

 a. 熱處理工藝

  （022Cr19Ni10）304L不銹鋼固(gu)溶(rong)處理溫(wen)度為(wei)1050～1100℃。冷(leng)(leng)卻方式為(wei)水冷(leng)(leng)和空冷(leng)(leng)。冷(leng)(leng)加工中(zhong)間退(tui)火溫(wen)度多在850～970℃，保溫(wen)一定時(shi)間后進行水冷(leng)(leng)。經固(gu)溶(rong)處理后鋼的(de)組(zu)織為(wei)奧氏體組(zu)織，有時(shi)也存在少(shao)量的(de)鐵(tie)素體。

 b. 焊接

  （022Cr19Ni10）304L不銹鋼可采用(yong)通用(yong)的(de)方法進(jin)行焊(han)接。手工電弧焊(han)時，。304L不銹鋼的(de)焊(han)條(tiao)為奧(ao)002焊(han)條(tiao)。

 c. 冷(leng)成型(xing)性能

  （022Cr19Ni10）304L不銹鋼薄板在應用過程中，常常用于冷成(cheng)(cheng)(cheng)型(xing)操作。其(qi)冷成(cheng)(cheng)(cheng)型(xing)性能(neng)是衡量(liang)能(neng)否順利成(cheng)(cheng)(cheng)型(xing)和成(cheng)(cheng)(cheng)品率高低(di)的(de)(de)重要(yao)技術指標(biao)。影響304L不銹鋼的(de)(de)冷成(cheng)(cheng)(cheng)型(xing)因素較多，也(ye)很(hen)復雜，就其(qi)金屬學因素主要(yao)是鋼的(de)(de)成(cheng)(cheng)(cheng)分，即(ji)鉻(ge)當(dang)量(liang)和鎳(nie)當(dang)量(liang)比，其(qi)常規(gui)的(de)(de)拉伸(shen)性能(neng)中的(de)(de)延伸(shen)率就是一(yi)重要(yao)的(de)(de)表征(zheng)指標(biao)。為了獲得良好(hao)的(de)(de)冷成(cheng)(cheng)(cheng)型(xing)性能(neng)，應控制鋼中的(de)(de)鉻(ge)當(dang)量(liang)和鎳(nie)當(dang)量(liang)的(de)(de)比值處于一(yi)個恰當(dang)的(de)(de)范圍(wei)。

六、材料應(ying)用

  （022Cr19Ni10）304L不銹(xiu)鋼主要用(yong)于制造化(hua)工(gong)、石化(hua)、石油、化(hua)肥、動力等工(gong)業中焊接(jie)后不進行熱處理的設備、煤倉襯、液體冷凝、番(fan)茄醬的儲缸(gang)、管道、容器以及各種零部件等。
