紙漿生產和造紙工業的工作環境腐蝕性強，常對工藝裝置造成嚴重的腐蝕破壞。據統計，由腐蝕造成的損失，每噸紙漿高達6美元。為維持生產的順利進行和減少生產成本，不(bu)銹鋼和耐蝕合(he)金在紙漿生產中得到廣泛應用，成為此領域不可缺少和不可取代的結構材料。采用不同紙漿生產原料和不同的造漿工藝，所使用不銹鋼牌號亦有差別，目前304不(bu)銹(xiu)鋼(gang)、316不銹(xiu)鋼、317L不銹鋼、254SMO不銹鋼、654SMO不銹鋼以及雙(shuang)相不銹(xiu)鋼等均在不同紙漿的生產中被廣泛使用。
1. 機(ji)械化(hua)造漿

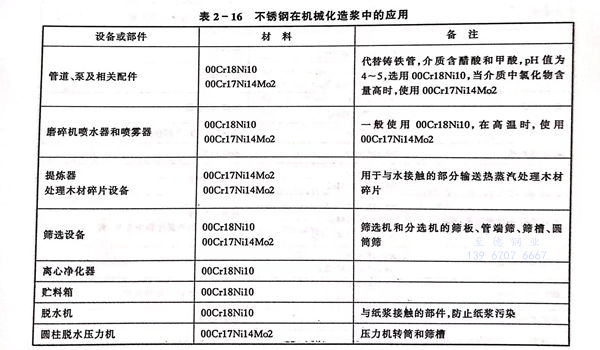

在機械化造(zao)漿(jiang)生產(chan)過程中(zhong)(zhong)，由于不(bu)(bu)(bu)使用化學藥品，其腐蝕程度不(bu)(bu)(bu)似(si)硫酸鹽(yan)和亞硫酸鹽(yan)造(zao)漿(jiang)那么嚴(yan)重(zhong)。早(zao)期，在此環境采用不(bu)(bu)(bu)銹鋼并不(bu)(bu)(bu)多，近年來，為了減少普(pu)通材(cai)料的(de)維(wei)修(xiu)費用和提(ti)高經濟(ji)效益(yi)以及防止鐵銹引起(qi)對紙漿(jiang)的(de)污(wu)染，不(bu)(bu)(bu)銹鋼在機械化造(zao)漿(jiang)生產(chan)中(zhong)(zhong)得到了普(pu)遍(bian)采用，見表2-16。
2. 硫(liu)酸鹽法(fa)造漿

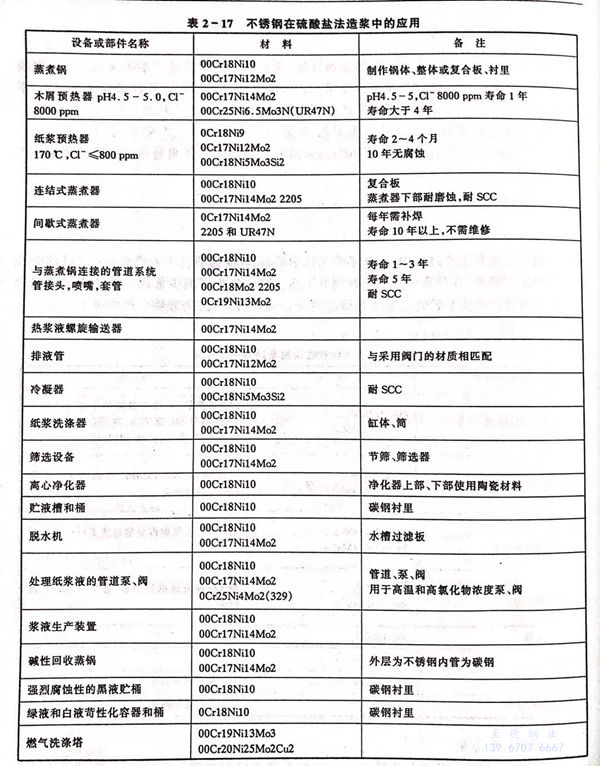

硫(liu)(liu)酸鹽法(fa)造漿的(de)工藝過程(cheng)中的(de)介(jie)質(zhi)腐(fu)蝕性不及(ji)亞硫(liu)(liu)酸鹽法(fa)。在(zai)此工藝中，漂浮(fu)海中的(de)木材，使(shi)用含(han)鹽水以(yi)及(ji)化學藥品（結(jie)晶(jing)硫(liu)(liu)酸鈉(na)，含(han)0.3%NaCl)都將使(shi)工藝介(jie)質(zhi)含(han)有一定數量的(de)氯化物，加劇了設備的(de)腐(fu)蝕。實踐經驗證明，00Cr18Ni10和(he)00Cr17Ni14Mo2可得到滿(man)意的(de)使(shi)用效果，不銹鋼(gang)在(zai)此工藝條件下的(de)使(shi)用見表2-17。
3. 亞硫酸鹽法造(zao)紙漿

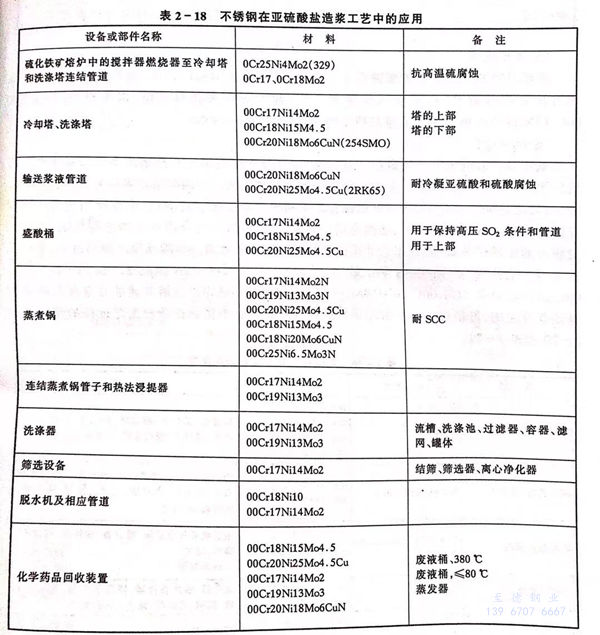

亞(ya)硫酸(suan)(suan)鹽法(fa)生(sheng)產紙(zhi)漿(jiang)工(gong)藝(yi)(yi)是腐(fu)蝕最嚴重的(de)(de)(de)工(gong)藝(yi)(yi)流(liu)程、早(zao)期使用(yong)(yong)(yong)含前(qian)(qian)過剩二氧化硫的(de)(de)(de)亞(ya)硫酸(suan)(suan)氫(qing)鈣作為(wei)蒸(zheng)煮(zhu)藥(yao)液(ye)，這種藥(yao)液(ye)呈(cheng)酸(suan)(suan)性，僅能用(yong)(yong)(yong)于素素待定(ding)的(de)(de)(de)大時(shi)原制(zhi)、當藥(yao)流(liu)中(zhong)(zhong)加(jia)入鎂(mei)、鈉和(he)氨作為(wei)基本熟煮(zhu)液(ye)，可得(de)到(dao)不(bu)同，pH的(de)(de)(de)蒸(zheng)煮(zhu)液(ye)、使其能造用(yong)(yong)(yong)各(ge)種大材東料(liao)。由(you)于化學(xue)藥(yao)品昂(ang)貴，加(jia)之為(wei)防(fang)止環境(jing)污染禁止將(jiang)亞(ya)硫酸(suan)(suan)氫(qing)鈣排放，因此必(bi)須通過蒸(zheng)發等工(gong)藝(yi)(yi)方法(fa)進行回收(shou)，致使工(gong)藝(yi)(yi)設(she)備必(bi)須在(zai)腐(fu)蝕苛刻的(de)(de)(de)環境(jing)中(zhong)(zhong)工(gong)作。在(zai)這種環境(jing)中(zhong)(zhong)的(de)(de)(de)生(sheng)產設(she)備將(jiang)遭到(dao)均(jun)勻腐(fu)蝕、點(dian)蝕、縫隙腐(fu)蝕、應(ying)(ying)力(li)腐(fu)蝕、磨(mo)蝕等各(ge)種腐(fu)蝕，因此所使用(yong)(yong)(yong)的(de)(de)(de)材料(liao)較前(qian)(qian)述工(gong)藝(yi)(yi)的(de)(de)(de)檔次更高，超(chao)(chao)級奧氏體不(bu)銹鋼（2RK65、254SMO,654SMO)和(he)超(chao)(chao)級雙(shuang)相不(bu)銹鋼均(jun)得(de)到(dao)了(le)成(cheng)功應(ying)(ying)用(yong)(yong)(yong)。不(bu)銹鋼在(zai)亞(ya)硫酸(suan)(suan)鹽法(fa)造漿(jiang)工(gong)藝(yi)(yi)中(zhong)(zhong)的(de)(de)(de)應(ying)(ying)用(yong)(yong)(yong)狀況見表2-18。
4. 半化學法造漿

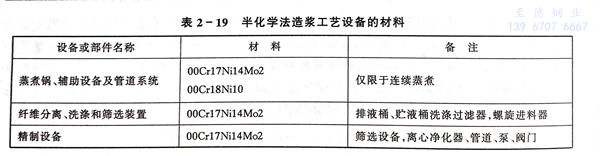

半(ban)(ban)化(hua)學(xue)(xue)法(fa)(fa)造(zao)漿(jiang)的(de)工藝(yi)過程介(jie)于化(hua)學(xue)(xue)和(he)機械法(fa)(fa)兩者之間，其(qi)結構材料的(de)選(xuan)擇視化(hua)學(xue)(xue)處理方法(fa)(fa)不(bu)同(tong)而(er)有所差別，最常用的(de)方法(fa)(fa)是(shi)中性亞(ya)硫(liu)酸鹽半(ban)(ban)化(hua)學(xue)(xue)法(fa)(fa)，即NSSC法(fa)(fa)。半(ban)(ban)化(hua)學(xue)(xue)法(fa)(fa)造(zao)漿(jiang)工藝(yi)設備使用不(bu)銹(xiu)鋼狀況(kuang)見表2-19。
5. 廢紙造漿
廢紙造漿的(de)工藝(yi)介(jie)質的(de)腐蝕性不(bu)太苛刻(ke)，為了保證(zheng)紙漿的(de)白度，通常使(shi)用00Cr18Ni10作為設備結構材料(liao)，在需加入化(hua)學(xue)藥品（亞硫酸氫鋅(xin)和過氧化(hua)鈉、次(ci)氯酸鈉）的(de)工序，00Cr17Ni14Mo2鋼(gang)獲得(de)了滿意的(de)使(shi)用效果。
6. 紙漿漂白
紙漿(jiang)漂(piao)(piao)(piao)(piao)白(bai)是紙漿(jiang)生產的(de)最(zui)后(hou)一道(dao)工(gong)(gong)序(xu)，漂(piao)(piao)(piao)(piao)白(bai)過程(cheng)(cheng)需使(shi)用(yong)化(hua)學藥(yao)劑(ji)。不同紙漿(jiang)生產工(gong)(gong)藝所(suo)使(shi)用(yong)的(de)漂(piao)(piao)(piao)(piao)白(bai)藥(yao)劑(ji)存在(zai)較大差別。硫(liu)酸(suan)(suan)鹽(yan)和亞硫(liu)酸(suan)(suan)鹽(yan)法生產的(de)紙漿(jiang)在(zai)漂(piao)(piao)(piao)(piao)白(bai)時(shi)，需使(shi)用(yong)氯氣、堿、次氯酸(suan)(suan)鹽(yan)和二氧化(hua)氯，而對于(yu)機(ji)械化(hua)紙漿(jiang)和半(ban)化(hua)學法紙漿(jiang)的(de)漂(piao)(piao)(piao)(piao)白(bai)，常(chang)常(chang)使(shi)用(yong)過氧化(hua)物和亞硫(liu)酸(suan)(suan)氫(qing)鹽(yan)。在(zai)漂(piao)(piao)(piao)(piao)白(bai)過程(cheng)(cheng)中，必然(ran)使(shi)用(yong)循環(huan)水，因此(ci)導致工(gong)(gong)藝介(jie)質氯化(hua)物急劇增加，與工(gong)(gong)藝過程(cheng)(cheng)中的(de)化(hua)學藥(yao)劑(ji)疊(die)加，使(shi)工(gong)(gong)藝介(jie)質的(de)腐蝕(shi)性變得非常(chang)苛刻。為(wei)滿足生產順利進行，漂(piao)(piao)(piao)(piao)白(bai)工(gong)(gong)藝裝置所(suo)使(shi)用(yong)的(de)耐蝕(shi)材(cai)料，最(zui)低檔的(de)材(cai)料為(wei) 00Cr17Ni14Mo2,00Cr19Ni13Mo3。

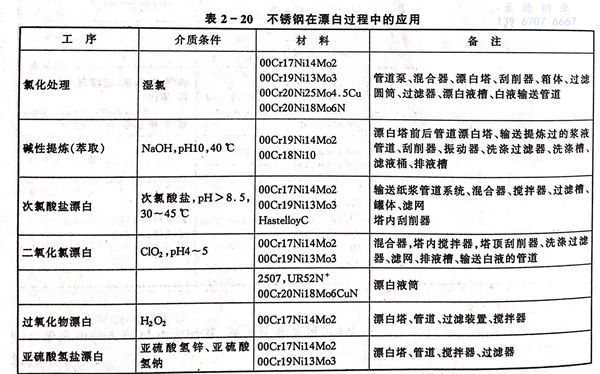

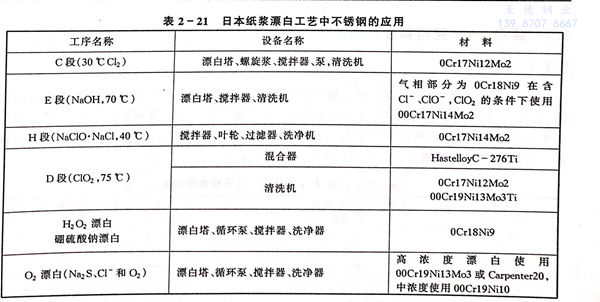

00Cr20Ni25Mo4.5Cu,00Cr20Ni18Mo6CuN,超級雙(shuang)相不銹(xiu)鋼以及鎳基耐蝕合等(deng)高擋材(cai)料均得到普遍應用，可(ke)根據(ju)介質的實際條件進行合理選擇。不銹(xiu)鋼在漂白工藝過程的使用見表(biao)2-20和表(biao)2-21。
