建(jian)筑(zhu)給排水管(guan)道施工圖(tu)(tu)主要包括平面圖(tu)(tu)、系統圖(tu)(tu)和詳圖(tu)(tu)三部分。
1. 平(ping)面圖的主要內容
建(jian)筑給排水管(guan)道(dao)平面布置圖是施工(gong)圖中最重(zhong)要和(he)最基本的圖樣(yang)，其比例為1:50和(he)1:100兩種。主要表(biao)明室內給水排水管(guan)道(dao)、衛生(sheng)器具(ju)和(he)用(yong)水設備的平面布置。識(shi)讀(du)時應掌(zhang)握的主要內容(rong)和(he)注意事項有以下幾點：
a. 查明衛生器(qi)具、用水(shui)設(she)備(bei)（開(kai)水(shui)爐、水(shui)加熱器(qi)）和升壓(ya)設(she)備(bei)（水(shui)泵、水(shui)箱(xiang)）的類型、數量、安裝位置(zhi)、定位尺寸(cun)。
b. 弄(nong)清給水(shui)(shui)引(yin)入(ru)管(guan)和(he)污水(shui)(shui)排(pai)出(chu)管(guan)的平面位置、走向、定位尺寸(cun)與(yu)室外給排(pai)水(shui)(shui)管(guan)網的連(lian)接方(fang)式、管(guan)徑(jing)及坡度(du)。
c. 查(cha)明給(gei)水排水干(gan)管、主管、支管的(de)平(ping)面位置與走向、管徑尺寸及立管編號。
d. 對(dui)于消(xiao)防(fang)給水管道(dao)應查(cha)明消(xiao)防(fang)栓(shuan)的(de)布置、口(kou)徑大小及消(xiao)防(fang)栓(shuan)箱(xiang)形式與設置。對(dui)于自動噴(pen)水滅火系統，還應查(cha)明噴(pen)頭(tou)的(de)類(lei)型、數量以及報警(jing)閥(fa)組等消(xiao)防(fang)部件的(de)平面(mian)位置、數量、規格、型號(hao)。
e. 應查明水表的型號、安裝(zhuang)位置及水表前(qian)后的閥門設(she)置情況。
f. 對于室內排水管道，應查明清通設備(bei)的布置情況，同時(shi)，彎頭、三通應考慮是(shi)否帶檢修門。
特別提醒：對于(yu)大型廠房的(de)(de)室(shi)(shi)內(nei)排水(shui)管(guan)道應(ying)注意是否設有室(shi)(shi)內(nei)檢查井(jing)以及(ji)檢查井(jing)的(de)(de)進出管(guan)與室(shi)(shi)外管(guan)道的(de)(de)連接方式(shi)。對于(yu)雨(yu)水(shui)管(guan)道應(ying)查明雨(yu)水(shui)斗的(de)(de)布(bu)置、數量、規格、型號，并結(jie)合(he)詳圖查清雨(yu)水(shui)管(guan)與屋(wu)面(mian)天溝的(de)(de)連接方式(shi)及(ji)施(shi)工做法。
2. 系(xi)統圖的(de)主要內容
給水和(he)排(pai)水管道(dao)系(xi)統圖是分系(xi)統繪制成(cheng)正面斜等軸(zhou)測圖的，主要(yao)表明管道(dao)系(xi)統的空間走向。識讀時(shi)應掌(zhang)握的主要(yao)內容和(he)注(zhu)意(yi)事項如下：
a. 查(cha)明給水管(guan)道系(xi)統(tong)的(de)具(ju)體走(zou)向，干管(guan)敷設形式、管(guan)徑(jing)尺寸、閥門設置(zhi)以及管(guan)道標高。識讀給水系(xi)統(tong)圖時，應按引入管(guan)、干管(guan)、立管(guan)、支管(guan)及用水設備(bei)的(de)順序進行。
b. 查明排(pai)水(shui)(shui)管(guan)(guan)(guan)(guan)道系(xi)統(tong)的(de)(de)具體走向、管(guan)(guan)(guan)(guan)路分支情況(kuang)，管(guan)(guan)(guan)(guan)徑尺寸、橫管(guan)(guan)(guan)(guan)坡(po)度(du)、管(guan)(guan)(guan)(guan)道標高、存水(shui)(shui)彎(wan)形式、清通設備型(xing)號、彎(wan)頭、三通的(de)(de)選用(yong)是否符合規(gui)范要(yao)求。識讀(du)排(pai)水(shui)(shui)管(guan)(guan)(guan)(guan)道系(xi)統(tong)圖時，應按衛生(sheng)器具或排(pai)水(shui)(shui)設備的(de)(de)存水(shui)(shui)彎(wan)、器具排(pai)水(shui)(shui)管(guan)(guan)(guan)(guan)、排(pai)水(shui)(shui)橫管(guan)(guan)(guan)(guan)、立管(guan)(guan)(guan)(guan)、排(pai)出(chu)管(guan)(guan)(guan)(guan)的(de)(de)順序進行(xing)。
3. 詳圖(tu)的主要內(nei)容
室內給排水(shui)管(guan)道詳(xiang)(xiang)圖主要包括管(guan)道節點(dian)、水(shui)表、消防(fang)栓、水(shui)加熱器、開水(shui)爐、衛生器具、穿墻套(tao)管(guan)、排水(shui)設備(bei)、管(guan)道支(zhi)架等，圖上均(jun)注有詳(xiang)(xiang)細尺(chi)寸，可(ke)供(gong)安裝時直接使用。

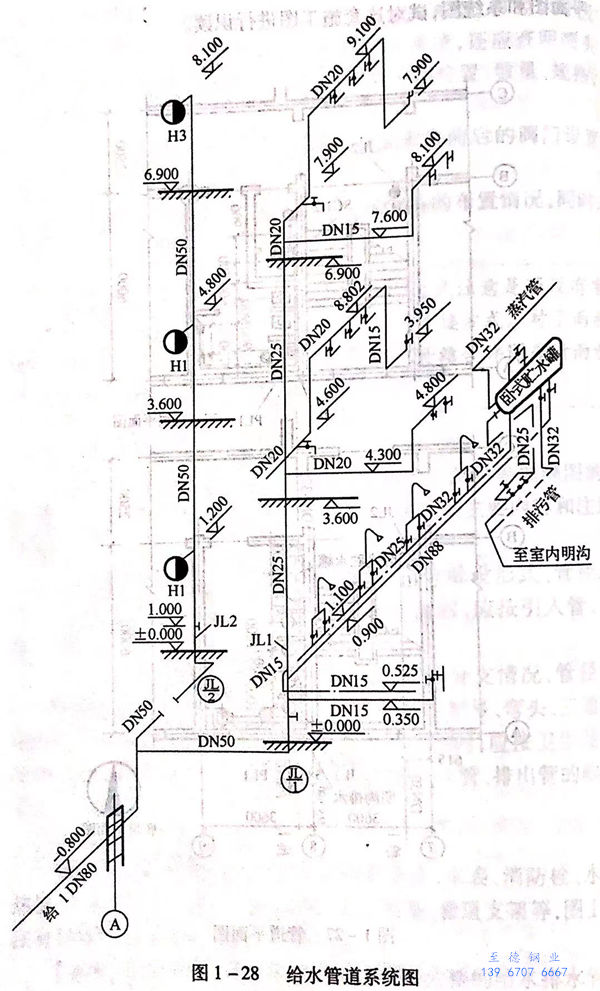

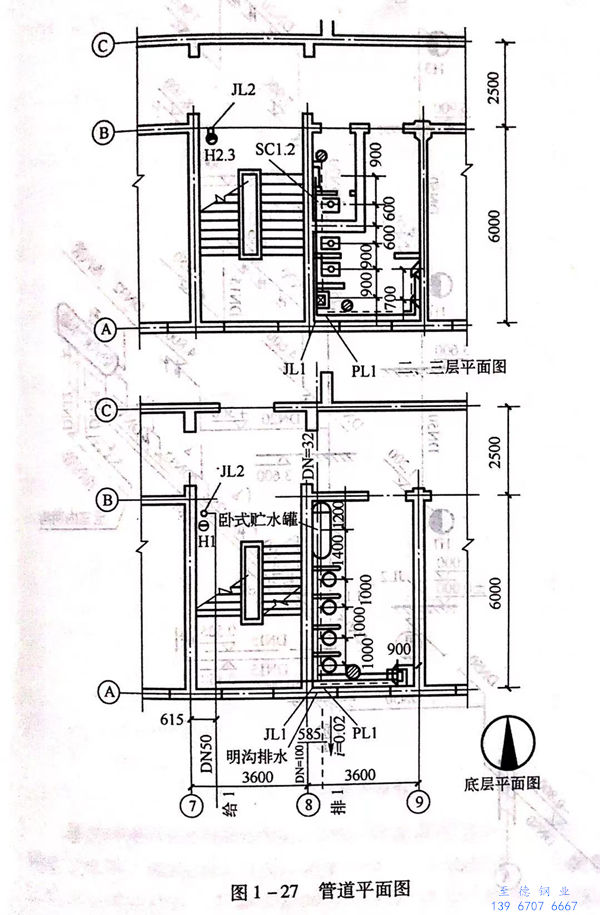

【實(shi)例】圖(tu)1-27~圖(tu)1-29是(shi)某三層辦公樓的(de)給水排水管道平面圖(tu)和系統圖(tu)，試對(dui)這套施工圖(tu)進(jin)行識(shi)讀(du)。
通過識讀平面圖得知該辦公樓底層(ceng)設(she)有淋(lin)浴間(jian)，二層(ceng)和三(san)層(ceng)設(she)有衛生間(jian)。淋(lin)浴間(jian)內設(she)有四組淋(lin)浴器(qi)、一(yi)只(zhi)(zhi)洗臉盆、一(yi)只(zhi)(zhi)地漏(lou)。二層(ceng)衛生間(jian)內設(she)有三(san)套高水箱蹲式大便器(qi)、兩套小便器(qi)、一(yi)只(zhi)(zhi)洗臉盆、兩只(zhi)(zhi)地漏(lou)。三(san)層(ceng)衛生間(jian)布置與二層(ceng)相同。每層(ceng)樓梯間(jian)均設(she)有消(xiao)防栓箱。
給水引入(ru)(ru)管(guan)(guan)的(de)位置(zhi)處(chu)于7號(hao)(hao)軸線(xian)東615mm處(chu)，由南(nan)向(xiang)(xiang)北(bei)進入(ru)(ru)室內(nei)并分兩路，一(yi)路由西向(xiang)(xiang)東進入(ru)(ru)淋浴間，立(li)管(guan)(guan)編號(hao)(hao)為JL1;另一(yi)路進人室內(nei)后(hou)向(xiang)(xiang)北(bei)至消防(fang)栓箱，消防(fang)立(li)管(guan)(guan)編號(hao)(hao)為JL2。
JL1位于A軸線(xian)和8號軸線(xian)的墻(qiang)角處，該立管(guan)(guan)在(zai)底層(ceng)(ceng)分兩路供(gong)水(shui)(shui)，一(yi)路由(you)南向北沿8號軸線(xian)沿墻(qiang)敷設，管(guan)(guan)徑(jing)為(wei)(wei)(wei)(wei)DN32,標高(gao)(gao)(gao)為(wei)(wei)(wei)(wei)0.900m,經過四組淋浴器進入(ru)貯水(shui)(shui)罐(guan)。另一(yi)路沿A軸線(xian)沿墻(qiang)敷設，送至洗(xi)(xi)臉盆，標高(gao)(gao)(gao)為(wei)(wei)(wei)(wei)0.350m,管(guan)(guan)徑(jing)為(wei)(wei)(wei)(wei)DN15.管(guan)(guan)道在(zai)二層(ceng)(ceng)也(ye)分兩路供(gong)水(shui)(shui)，一(yi)路為(wei)(wei)(wei)(wei)洗(xi)(xi)滌盆供(gong)水(shui)(shui)，標高(gao)(gao)(gao)為(wei)(wei)(wei)(wei)4.6m,管(guan)(guan)徑(jing)為(wei)(wei)(wei)(wei)DN20.又登高(gao)(gao)(gao)至標高(gao)(gao)(gao)5.800m,管(guan)(guan)徑(jing)為(wei)(wei)(wei)(wei)DN20,為(wei)(wei)(wei)(wei)蹲式大便器高(gao)(gao)(gao)水(shui)(shui)箱供(gong)水(shui)(shui)，再返低至3.950m,管(guan)(guan)徑(jing)為(wei)(wei)(wei)(wei)DN15,為(wei)(wei)(wei)(wei)洗(xi)(xi)臉盆供(gong)水(shui)(shui)。另一(yi)路由(you)西向東，標高(gao)(gao)(gao)為(wei)(wei)(wei)(wei)4.300m,登高(gao)(gao)(gao)至4.800m轉向北，為(wei)(wei)(wei)(wei)小(xiao)便器供(gong)水(shui)(shui)。
JL2設(she)(she)(she)在B軸線和(he)7號軸線的(de)樓梯間，在標高1.000m處設(she)(she)(she)閘閥，消防栓編(bian)號為(wei)H1、H2、H3,分別設(she)(she)(she)在1層～3層距(ju)地面(mian)1.2m處。
排(pai)水(shui)(shui)(shui)(shui)系統圖中，一路(lu)是地(di)(di)(di)漏(lou)(lou)、洗(xi)臉盆、蹲式(shi)大便(bian)器及(ji)洗(xi)滌盆組成(cheng)的(de)(de)(de)排(pai)水(shui)(shui)(shui)(shui)橫管(guan)(guan)(guan)，在排(pai)水(shui)(shui)(shui)(shui)橫管(guan)(guan)(guan)上設有(you)清掃口(kou)。清掃口(kou)之(zhi)前(qian)的(de)(de)(de)管(guan)(guan)(guan)徑(jing)為(wei)(wei)DN50,之(zhi)后(hou)的(de)(de)(de)管(guan)(guan)(guan)徑(jing)為(wei)(wei)DN100.另(ling)一路(lu)是由兩只(zhi)小便(bian)器、地(di)(di)(di)漏(lou)(lou)組成(cheng)的(de)(de)(de)排(pai)水(shui)(shui)(shui)(shui)橫管(guan)(guan)(guan)，地(di)(di)(di)漏(lou)(lou)之(zhi)前(qian)的(de)(de)(de)管(guan)(guan)(guan)徑(jing)為(wei)(wei)DN50,之(zhi)后(hou)的(de)(de)(de)管(guan)(guan)(guan)徑(jing)為(wei)(wei)DN100,兩路(lu)橫管(guan)(guan)(guan)坡(po)度均為(wei)(wei)0.020.底層是由洗(xi)臉盆、地(di)(di)(di)漏(lou)(lou)組成(cheng)的(de)(de)(de)排(pai)水(shui)(shui)(shui)(shui)橫管(guan)(guan)(guan)，為(wei)(wei)埋(mai)地(di)(di)(di)敷設，地(di)(di)(di)漏(lou)(lou)之(zhi)前(qian)的(de)(de)(de)管(guan)(guan)(guan)徑(jing)為(wei)(wei) DN50,之(zhi)后(hou)的(de)(de)(de)為(wei)(wei)DN100,坡(po)度為(wei)(wei)0.020。
排水立(li)管及通氣(qi)管管徑為(wei)(wei)DN100,立(li)管在底層(ceng)(ceng)和(he)三層(ceng)(ceng)分別距(ju)地面(mian)1.00m處設檢查口，通氣(qi)管伸出屋(wu)面(mian)0.7m.排出管管徑DN100,穿墻處標高為(wei)(wei)－0.900m,坡度為(wei)(wei)0.020。
