香蕉视频app下载苹果版

015Cr24Ni22Mo8Mn3CuN、654 SMO、S32654、00Cr24Ni22Mo7Mn3CuN

 015Cr24Ni22Mo8Mn3CuN、00Cr24Ni22Mo7Mn3CuN、654 SMO 不銹鋼是在(00Cr20Ni18Mo6CuN) 香蕉視頻app下載蘋果版:254SMO 不(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)的基礎上提高(gao)(gao)(gao)鉻、鎳、鉬含(han)量二發展(zhan)的一種 7Mo型(xing)(xing)超級奧氏體(ti)不(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)。654SMO不(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)的PRE值(zhi)（耐點蝕(shi)當(dang)量值(zhi)）高(gao)(gao)(gao)達(da)55.鋼(gang)(gang)(gang)中含(han)氮量可(ke)達(da)約0.5%，這幾乎是(shi)高(gao)(gao)(gao)鉻（約24%）、低錳（約3%）不(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)在(zai)常壓下最(zui)高(gao)(gao)(gao)的固溶氮量。654SMO 不(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)耐各種類(lei)型(xing)(xing)腐(fu)蝕(shi)的性能優異，在(zai)許多介質中可(ke)以代替鐵鎳基，甚至鎳基耐蝕(shi)合金，從而(er)填(tian)補了不(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)和高(gao)(gao)(gao)鎳耐蝕(shi)合金之間(jian)沒有高(gao)(gao)(gao)耐點蝕(shi)、高(gao)(gao)(gao)耐縫隙腐(fu)蝕(shi)不(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)的空白。

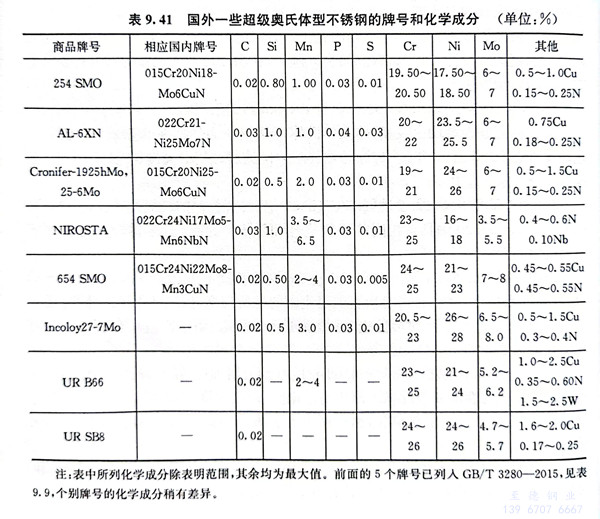

一、化學成分(fen)和(he)組織(zhi)特點(dian)

 015Cr24Ni22Mo8Mn3CuN、00Cr24Ni22Mo7Mn3CuN、654 SMO 不(bu)(bu)(bu)銹(xiu)鋼(gang)是(shi)所謂 7Mo超(chao)(chao)級不(bu)(bu)(bu)銹(xiu)鋼(gang)中的(de)主要牌(pai)號(hao)之一，從(cong)其(qi)化學成(cheng)分可(ke)知，借加入3%錳(meng)以(yi)提高鋼(gang)中含(han)氮量并與高鉻、鎳、鉬相(xiang)(xiang)結合使此鋼(gang)的(de)PRE值(zhi)(zhi)達到約55 ，此值(zhi)(zhi)不(bu)(bu)(bu)僅優于所有含(han)鉬6%的(de)超(chao)(chao)級奧氏(shi)體(ti)不(bu)(bu)(bu)銹(xiu)鋼(gang)，而且也超(chao)(chao)過現有超(chao)(chao)級鐵素體(ti)不(bu)(bu)(bu)銹(xiu)鋼(gang)和超(chao)(chao)級雙相(xiang)(xiang)不(bu)(bu)(bu)銹(xiu)鋼(gang)。雖然鋼(gang)的(de)PRE值(zhi)(zhi)并不(bu)(bu)(bu)能(neng)完全代替(ti)鋼(gang)的(de)性能(neng)，但可(ke)以(yi)預期此鋼(gang)會具(ju)有較高的(de)耐蝕(shi)(shi)性，特別是(shi)耐點蝕(shi)(shi)和耐縫隙腐(fu)蝕(shi)(shi)等性能(neng)。在此鋼(gang)的(de)化學成(cheng)分中值(zhi)(zhi)得注意的(de)是(shi)其(qi)含(han)硫量要求(qiu)≤0.005%，遠低于其(qi)他錳(meng)＞2%的(de)超(chao)(chao)級奧氏(shi)體(ti)不(bu)(bu)(bu)銹(xiu)鋼(gang)，其(qi)目(mu)的(de)是(shi)防止(zhi)劉華美(mei)夾雜物的(de)形成(cheng)，降低鋼(gang)的(de)耐蝕(shi)(shi)性。

 015Cr24Ni22Mo8Mn3CuN、00Cr24Ni22Mo7Mn3CuN、654 SMO 不銹鋼固溶態具有單一的奧氏體組織，與 6%Mo 型超級奧氏體不銹鋼相同。由于此鋼屬于 7%Mo 型鋼且鋼中鉻、鉬、氮含量均很高，因此，當熱加工、熱成型和熱處理、焊接等工藝不適當時，更易有金屬間相和Cr₂N等在基體上沉淀，從而損害鋼的各種性能，特別是塑、韌性和耐蝕性。

二(er)、力學性能

  654SMO / S32654不(bu)銹(xiu)鋼(gang)固溶態具有(you)優良塑、韌性和(he)高于普通(tong)奧氏體(ti)和(he)6%Mo型奧氏體(ti)不(bu)銹(xiu)鋼(gang)的(de)強度性能，其力學(xue)性能甚至可與一(yi)些鎳基耐(nai)蝕合金相媲(pi)美。

三、耐蝕性能

   1. 全面(mian)腐蝕

    654SMO不銹鋼耐蝕性不僅優于304、316、和904L，在 HCl 和 HF 酸中還優于 254SMO 。

   2. 點蝕(shi)和縫隙(xi)腐蝕(shi)

  654SMO不銹鋼的耐點蝕性能、耐縫隙腐蝕性能不但優于6%Mo型超級奧氏體不銹鋼和（022Cr25Ni7Mo4N）2507 超級雙相不銹鋼，而且優于所試驗的 Inconel 625 和 Hastelloy C-276 等耐蝕合金。

   3. 應力腐蝕(shi)

   采用液滴蒸發法進行應力腐蝕試驗，從所取得的結果可以看出，在所試驗的條件下，當外加應力達到 σ0.2時，654 SMO 不銹鋼才有可能產生應力腐蝕斷裂。其他牌號報告254 SMO 不銹鋼和 2507 超級雙相不銹鋼在內的耐應力腐蝕性能均低于 S32654不銹鋼，有些牌號（316 2205）還是遠遠低于 00Cr24Ni22Mo7Mn3CuN。

  4. 實際(ji)介質(zhi)中的耐蝕性

  在造紙(zhi)廠紙(zhi)漿(jiang)漂白(bai)工序中，存在著用氯氣的“C”段(duan)和(he)二氧(yang)化(hua)碳的“D”段(duan)以及二者相結合作為漂白(bai)化(hua)學劑(ji)的非(fei)常苛刻的腐蝕(shi)環境。通過模(mo)擬“C”段(duan)介質條(tiao)件的腐蝕(shi)試驗所取得的結果(guo)，可(ke)以看出 654 SMO 不銹鋼的耐蝕(shi)性明(ming)顯優(you)于(yu) 254 SMO 和(he)鎳基(ji)耐蝕(shi)合金 Inconel 625 和(he) Hastelloy C-276 。

四、冷(leng)熱加工性(xing)能(neng)

   654SMO 不銹(xiu)鋼(gang)是(shi)超級奧氏體不銹(xiu)鋼(gang)中合(he)金(jin)元素含量(liang)最(zui)高的(de)牌(pai)號之(zhi)一，由于(yu)鋼(gang)中的(de)鉻、鉬、氮含量(liang)高，此鋼(gang)的(de)熱(re)塑性低，高溫強度又高，因而(er)熱(re)加工(gong)(gong)性能相對較差，易出(chu)現熱(re)裂(lie)紋，特別是(shi)邊裂(lie)。此鋼(gang)的(de)冷(leng)加工(gong)(gong)和(he)冷(leng)成型，優于(yu)此鋼(gang)易于(yu)冷(leng)加工(gong)(gong)硬(ying)化(hua)，因此一次冷(leng)變形不宜太大，以≤15%為宜。

五(wu)、焊接性能

   S32654 超級不銹鋼(gang)焊(han)接性能尚好，可(ke)采(cai)(cai)用奧氏體不銹鋼(gang)所采(cai)(cai)用的焊(han)接方法進(jin)行焊(han)接。手工電弧焊(han)時，推薦采(cai)(cai)用P16焊(han)條（P16 含24%鉻，60%鎳，15%鉬）。

六(liu)、熱處理工藝

   015Cr24Ni22Mo8Mn3CuN、00Cr24Ni22Mo7Mn3CuN、654 SMO 不銹鋼(gang)的適宜熱處理工藝(yi)為 ≥1150℃加熱保溫后快(kuai)冷。

七、材料應用

    015Cr24Ni22Mo8Mn3CuN、00Cr24Ni22Mo7Mn3CuN、654 SMO 不銹鋼具有高強度且塑、韌性優良，在許多強腐蝕性介質中，此鋼的耐全面腐蝕和耐局部腐蝕的性能不僅優于現有的 6%Mo 型超級奧氏體不銹鋼以及超級雙相不銹鋼，而且此鋼的耐局部腐蝕性能還常常近于或優于一些著名的高鉻、鉬鎳基耐蝕合金。 015Cr24Ni22Mo8Mn3CuN 不銹鋼多用于化工、海水、造紙工業和煙氣脫硫（FGD）等煙氣凈化環境中所使用的設備、構件、容器、熱交換器和管線。
