香蕉视频app下载苹果版

00Cr17Ni14Mo2 (316LUG)

（尿(niao)素級00Cr17Ni14Mo2）316LUG不銹鋼(gang) 是(shi)在（00Cr17Ni14Mo2）316L不(bu)銹(xiu)鋼(gang)基(ji)礎上，通過提高(gao)鎳含(han)量和降低(di)鋼(gang)中(zhong)的(de)磷含(han)量，從而提高(gao)了鋼(gang)在尿素生產環境中(zhong)的(de)耐均(jun)勻(yun)腐(fu)蝕，耐選(xuan)擇性腐(fu)蝕和耐晶(jing)間(jian)腐(fu)蝕性能(neng)所形(xing)成的(de)新鋼(gang)種(zhong)。此鋼(gang)已成為尿素生產裝置(zhi)的(de)關鍵(jian)材料。

一、化學成分

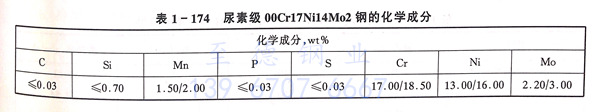

 （尿素級00Cr17Ni14Mo2）316LUG不(bu)銹(xiu)鋼的化學成分見(jian)表(biao) 1-174 。

二(er)、力學性能

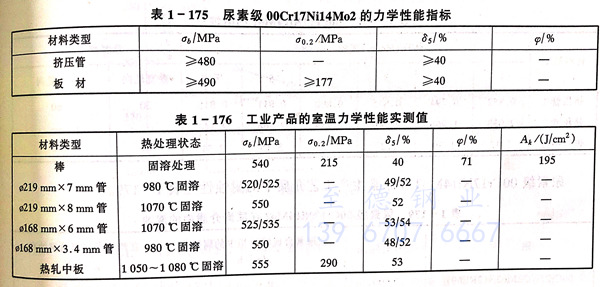

  （尿素級(ji)00Cr17Ni14Mo2）316LUG不銹鋼(gang)技(ji)術條(tiao)件的(de)室溫(wen)力學(xue)性能指標見表 1-175 。工(gong)業產品實測值見表 1-176 。

三(san)、高(gao)溫拉伸性(xing)能

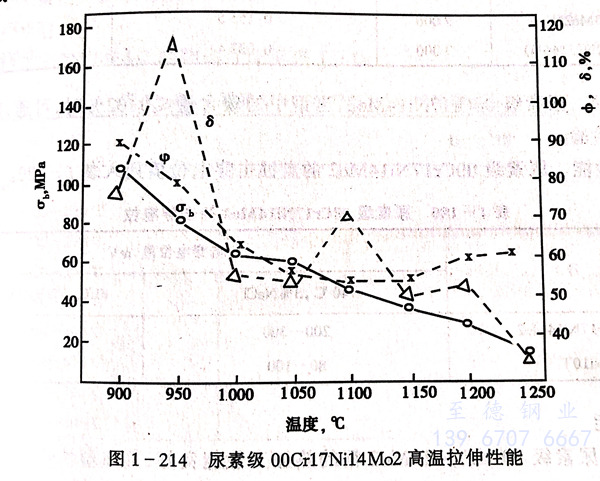

 （尿素級00Cr17Ni14Mo2）316LUG不銹鋼的高溫瞬時(shi)拉(la)伸性能見(jian)圖 1-214 。

四、耐蝕性能

  a. 均勻腐蝕(shi)

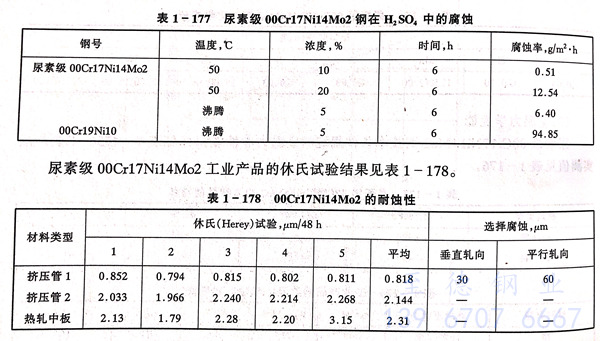

   在(zai)硫酸環(huan)境下鋼(gang)的性能見表 1-177 。

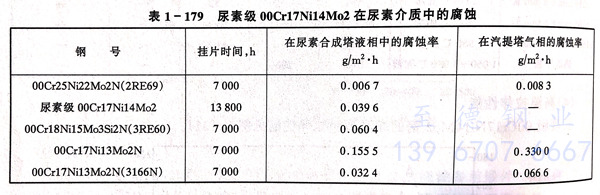

（00Cr17Ni14Mo2）316LUG不(bu)銹鋼 在尿素生產工藝介(jie)質(zhi)中(zhong)的耐蝕性見表(biao) 1-179 。

  b. 晶間腐(fu)蝕

  （尿素級00Cr17Ni14Mo2）316LUG，當(dang)鋼中的(de)碳含量≤0.02%時，可通(tong)過所(suo)有(you)的(de)最腐蝕試方法檢驗(yan)。

  c. 耐點蝕性(xing)能

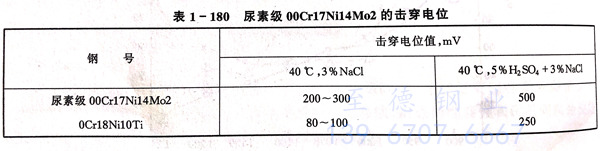

（尿素級00Cr17Ni14Mo2）316LUG不(bu)銹鋼的點蝕(shi)擊穿電位值列人表1-180。

五、工藝性能

  a. 熱加(jia)工

  （尿素(su)級00Cr17Ni14Mo2）316LUG不銹鋼的熱(re)(re)(re)加工性能良(liang)好，其熱(re)(re)(re)塑性較304L不銹鋼稍低(di)，變(bian)形(xing)抗(kang)力稍高。鋼的適宜(yi)(yi)(yi)鍛、軋溫度為950~1300℃，熱(re)(re)(re)加工加熱(re)(re)(re)溫度以1150~1200℃ 為宜(yi)(yi)(yi)，熱(re)(re)(re)穿孔的適宜(yi)(yi)(yi)加熱(re)(re)(re)溫度為1100~1150℃。

  b. 冷加工(gong)

  （尿素級00Cr17Ni14Mo2）316LUG不銹鋼的冷加工特性同(tong)于(yu)316L不銹鋼。

 c. 熱處理

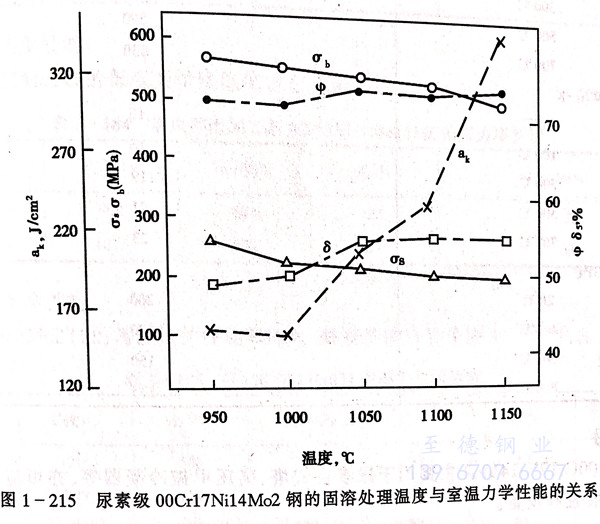

  （尿素級00Cr17Ni14Mo2）316LUG不銹鋼(gang)的固溶處理溫度為1050~1100℃，固溶溫度對室溫力學性能的影響見圖1-215。

  d. 焊(han)接

  （尿素(su)(su)級00Cr17Ni14Mo2）316LUG不(bu)銹鋼具有良好的焊(han)(han)接性(xing)能，可(ke)采用各種焊(han)(han)接方(fang)法(fa)進行焊(han)(han)接，焊(han)(han)接材(cai)料為00Cr25Ni22Mn4Mo2N，焊(han)(han)后不(bu)需(xu)熱(re)處理(li)，其焊(han)(han)后的耐蝕性(xing)和力學性(xing)能近于母(mu)材(cai)，可(ke)滿足尿素(su)(su)生產設備的技(ji)術要(yao)求。

六、物理性能

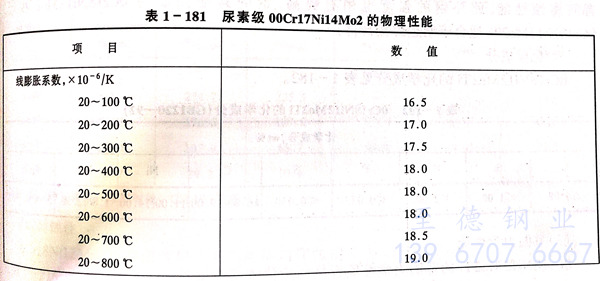

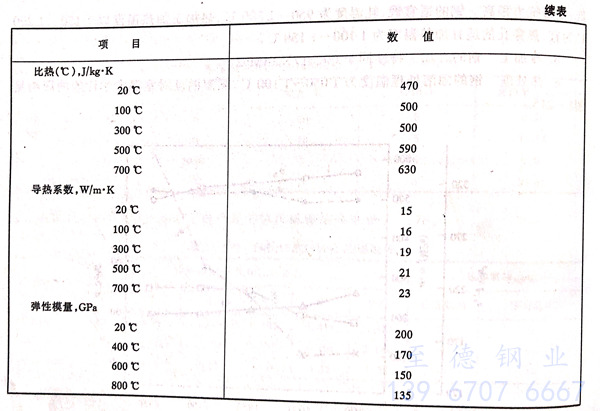

 （尿素級00Cr17Ni14Mo2）316LUG不銹(xiu)鋼的物理性能見表1-181。

七、應用

 （尿(niao)素(su)級(ji)00Cr17Ni14Mo2）316LUG不銹鋼主要用于尿(niao)素(su)合成塔，高壓甲胺冷(leng)凝器等，亦可應用其他化學加(jia)工工業的(de)裝置和(he)設備。
