香蕉视频app下载苹果版

00Cr17Ni13Mo2N (316LN)

（0Cr17Ni13Mo2N）316N不銹鋼 和 （00Cr17Ni13Mo2N）316LN不銹鋼 是在相應不含氮的牌號基礎上發展起來的鋼種。由于氮的加入，顯著地提高了鋼的強度，同時仍保持較高的塑韌性水平。在耐蝕性方面，除仍保留原始鋼種的耐蝕特點外，氮的加入亦改善了鋼在某些方面的耐蝕性，如耐點蝕、縫隙腐蝕和耐晶間腐蝕方面均得到不同程度的提高，鋼的冶金生產工藝性能沒出現大的變動，易于生產板、管、絲、帶、鍛件、型材等冶金產品。在不含氮鋼種的的強度稍顯不足的應用領域，此兩鋼種是最佳候選材料。

一、化學(xue)成分

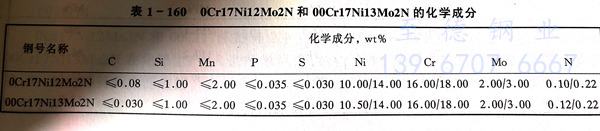

（0Cr17Ni13Mo2N）316N不(bu)銹鋼(gang) 和 （00Cr17Ni13Mo2N）316LN不(bu)銹鋼(gang)的化學成分列于(yu)表1-160。

二、室(shi)溫力學性能(neng)

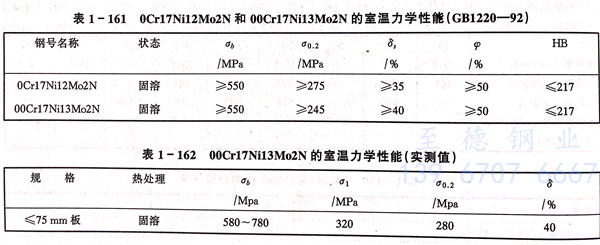

（0Cr17Ni13Mo2N）316N不銹鋼(gang)(gang) 和 （00Cr17Ni13Mo2N）316LN不銹鋼(gang)(gang)的室溫力學性能(neng)見表(biao) 1-161 一些實測數據(ju)見表(biao) 1-162 。

三、高溫(wen)力(li)學性能(neng)

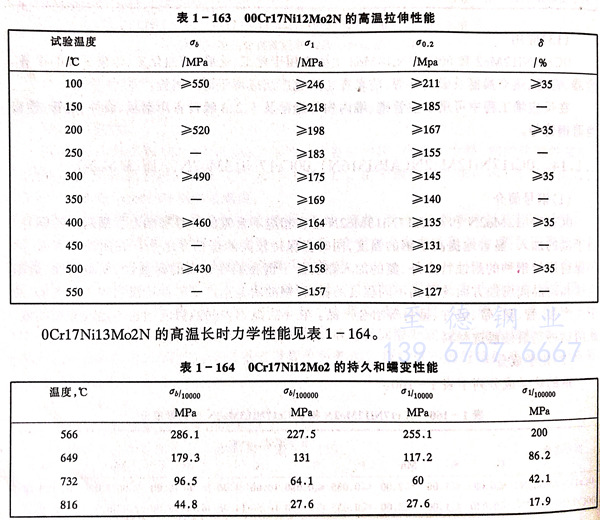

（00Cr17Ni13Mo2N）316LN不銹鋼(gang)的高(gao)溫拉伸性能見表(biao) 1-163 。

（0Cr17Ni13Mo2N）316N不銹(xiu)鋼的高溫長(chang)時力學性(xing)能見表 1-164。

四(si)、斷裂韌性

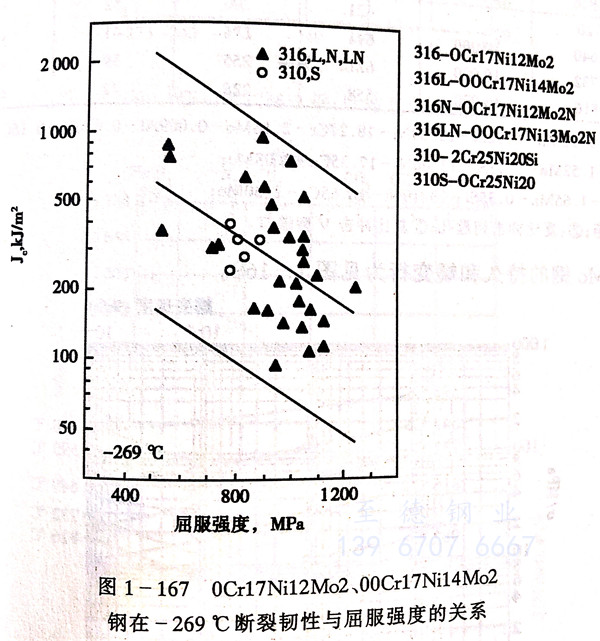

 含氮的（0Cr17Ni13Mo2N）316N不銹(xiu)鋼(gang) 和 （00Cr17Ni13Mo2N）316LN不銹(xiu)鋼(gang)在(zai)低溫(wen)的斷裂韌性見圖1-167。

五、耐蝕性

  兩個含氮鋼的耐蝕性基本保持了不含氮鋼的耐蝕水平。而在耐點蝕和耐縫隙腐以及耐晶間腐蝕方面則有所改善。作為尿素生產設備用鋼，（00Cr17Ni13Mo2N）316LN不銹鋼在休氏腐蝕實驗中（65%HNO₃,沸騰，48h x 5),其腐蝕率小于3.3μm/48h，耐點蝕，耐縫隙腐蝕，耐應力腐蝕及耐選擇性腐蝕均優于316L不銹鋼。對于高碳的（0Cr17Ni13Mo2N）316N不銹鋼，在經過焊接或450~900℃的溫度范圍受熱，耐晶間腐蝕明顯下降，欲恢復其耐晶間腐蝕性能，需進行固溶處理。若不允許固溶處理，應選擇（00Cr17Ni13Mo2N）316LN不銹鋼。

六(liu)、工藝性能(neng)

  a. 熱(re)加工 鋼(gang)的熱(re)加工性(xing)能良好，與不(bu)含氮(dan)鋼(gang)相(xiang)似(si)，由于(yu)其(qi)強度高，需稍大的變形(xing)力(li)。適宜的熱(re)加工溫度范圍為1150~850℃。

  b. 冷(leng)(leng)加工(gong) 除(chu)變形(xing)抗力稍大外，此類鋼易(yi)于冷(leng)(leng)成形(xing)。

  c. 熱處理 固溶處理溫度為1010~1120℃.薄帶生(sheng)產的保溫時間為5min/mm(厚度），在(zai)水或空(kong)氣中(zhong)冷卻。消除應力退火溫度為250~450℃ x (2~4h)空(kong)冷。

  d. 焊(han)(han)(han)(han)接(jie)(jie)可采(cai)用各種焊(han)(han)(han)(han)接(jie)(jie)方法進行焊(han)(han)(han)(han)接(jie)(jie)，焊(han)(han)(han)(han)接(jie)(jie)材(cai)(cai)料(liao)宜(yi)選用與(yu)之相匹(pi)配的含(han)氮的焊(han)(han)(han)(han)接(jie)(jie)材(cai)(cai)料(liao)，以保證材(cai)(cai)料(liao)的力(li)學性能，對于00Cr17Ni13Mo2N鋼焊(han)(han)(han)(han)后不(bu)需固溶(rong)處理，在(zai)強(qiang)腐(fu)蝕環境下使用的焊(han)(han)(han)(han)接(jie)(jie)件，不(bu)推薦選用0Cr17Ni12Mo2N。

七、物理性能

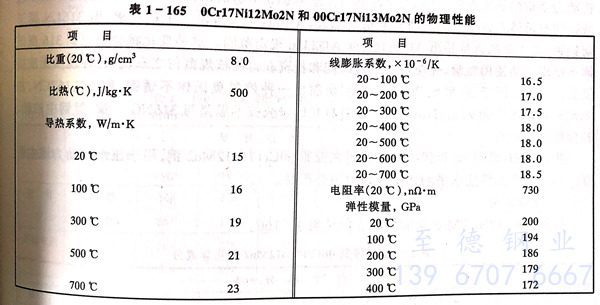

   316N不(bu)(bu)銹(xiu)鋼(gang)和316LN不(bu)(bu)銹(xiu)鋼(gang)材料(liao)的物理性能見表1-165。

八(ba)、應(ying)用

  （0Cr17Ni13Mo2N）316N不銹(xiu)鋼(gang) 和 （00Cr17Ni13Mo2N）316LN不銹(xiu)鋼(gang)主(zhu)要用(yong)(yong)(yong)于(yu)要求較高(gao)強(qiang)度(du)的腐蝕環境，超低碳(tan)型00Cr17Ni13Mo2N在(zai)化肥生(sheng)產(chan)，人造(zao)纖(xian)維生(sheng)產(chan)，造(zao)紙(zhi)工業(ye)，制藥工業(ye)的反應器(qi)，高(gao)壓設(she)備(bei)管線、泵、閥(fa)門等(deng)得到廣泛(fan)應用(yong)(yong)(yong)。在(zai)尿(niao)素生(sheng)產(chan)中(zhong)(zhong)，需通(tong)過(guo)休氏(shi)試驗(yan)的設(she)備(bei)和管線尤其適(shi)用(yong)(yong)(yong)。亦可用(yong)(yong)(yong)于(yu)超導和核聚變環境中(zhong)(zhong)的無磁高(gao)強(qiang)度(du)部(bu)件。
