對55mm厚304不銹鋼板（我國標準牌號為06Cr19Ni10鋼板）采用埋弧焊的方法，選定合適的焊接參數進行焊接工藝評定，對其焊接接頭微觀組織和力學性能進行檢測，為304不銹鋼厚板焊接產品提供可靠的依據。


1. 材料的選(xuan)用

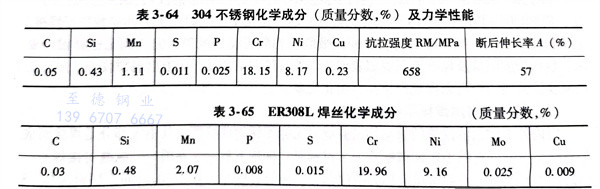

  選用母材(cai)為(wei)常用的(de)304不(bu)銹鋼板進行埋弧焊(han)接，板材(cai)尺(chi)寸為(wei)350mmx200mmx55mm。其(qi)化學成分(fen)和(he)力學性(xing)能見表(biao)3-64。焊(han)接材(cai)料選用ER308L（相(xiang)當于我(wo)國牌號H03Cr21Ni10Si）焊(han)絲(si)，直徑(jing)為(wei)4mm，其(qi)成分(fen)見表(biao)3-65，焊(han)劑(ji)選用燒(shao)結焊(han)劑(ji)SJ601。與ER308L焊(han)絲(si)配合(he)使用，可使焊(han)接工藝性(xing)良好、焊(han)縫(feng)成形美(mei)觀、脫渣容易。


表 64.jpg



2. 焊接工藝的選用


  選用ZX7-1000M埋弧焊機焊接304不銹鋼板，采(cai)用對接接頭，開30°坡口，留2mm鈍邊，焊前將坡口兩側20～30mm范圍(wei)內(nei)的水分油(you)污(wu)等有害雜(za)質(zhi)應清(qing)理干凈，并通(tong)過(guo)打(da)磨呈(cheng)現(xian)出金屬光澤；焊絲表(biao)面也(ye)應清(qing)除(chu)油(you)污(wu)、有害雜(za)質(zhi)，保持光亮。

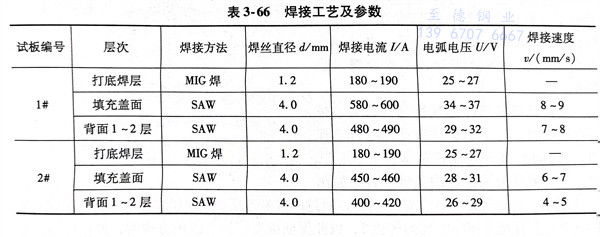

  焊(han)(han)接(jie)(jie)(jie)時焊(han)(han)縫兩頭加引弧(hu)板(ban)(ban)，并預留24°～25°左右的反變(bian)形量。首先用MIG焊(han)(han)進行打底焊(han)(han)接(jie)(jie)(jie)；然后(hou)采用埋弧(hu)焊(han)(han)，按焊(han)(han)接(jie)(jie)(jie)工藝評定后(hou)的焊(han)(han)接(jie)(jie)(jie)參數，見表(biao)3-66，進行多層多道焊(han)(han)接(jie)(jie)(jie)直到坡(po)口填滿(man)；其后(hou)對焊(han)(han)縫坡(po)口反面刨(bao)槽清根(gen)處(chu)理(li)，再(zai)用埋弧(hu)焊(han)(han)焊(han)(han)1～2層填滿(man)即(ji)可(ke)。1＃試(shi)板(ban)(ban)焊(han)(han)接(jie)(jie)(jie)32道，2＃試(shi)板(ban)(ban)焊(han)(han)接(jie)(jie)(jie)39道。


表 66.jpg


3. 試驗結果分析(xi)


  a. 焊接接頭力學性能根據GB/T 228.1-2010、GB/T 2653-2008 及(ji) GB/T2650-2008標準進行(xing)拉伸、彎曲和沖擊試驗，全部合格。


  b. 顯微(wei)硬(ying)度的測定(ding) 焊縫區與母材硬(ying)度值接(jie)近或低(di)于兩側焊接(jie)熱影響(xiang)區的硬(ying)度值，但總(zong)體上硬(ying)度值相差不大(da)，未發生明(ming)顯組織脆化現象。


  c. 焊(han)(han)接接頭的微觀(guan)組(zu)織(zhi)分析 顯(xian)(xian)微組(zu)織(zhi)均(jun)為奧氏體＋粒狀碳化(hua)物＋少(shao)量鐵素體，在(zai)熔合線附近組(zu)織(zhi)有所(suo)粗化(hua)，但未(wei)出現(xian)明顯(xian)(xian)的粗大(da)（貫通）柱晶。此外，熱影(ying)響區(qu)較窄，母材顯(xian)(xian)微組(zu)織(zhi)比較均(jun)勻。這說明所(suo)選(xuan)擇的焊(han)(han)接工(gong)藝參數相對(dui)較合理(li)，避免(mian)了熱輸入過大(da)帶來的不(bu)利影(ying)響。


對于厚55mm的(de)304不銹鋼(gang)（我國標準牌號為(wei)06Cr19Ni10鋼(gang)板），采用(yong)埋弧(hu)焊(han)(han)(han)(han)的(de)方法，用(yong)ER308L焊(han)(han)(han)(han)絲(si)和(he)SJ601 焊(han)(han)(han)(han)劑作為(wei)焊(han)(han)(han)(han)接(jie)材(cai)料，選用(yong)上述的(de)焊(han)(han)(han)(han)接(jie)工藝和(he)參(can)數(shu)進行焊(han)(han)(han)(han)接(jie)，其(qi)焊(han)(han)(han)(han)接(jie)接(jie)頭抗拉(la)強度、彎曲(qu)性能及(ji)沖(chong)擊吸(xi)收功均獲得(de)良(liang)(liang)好(hao)效果，完全(quan)滿足圖樣(yang)設計要求。顯微(wei)硬度測(ce)量及(ji)顯微(wei)組織(zhi)觀察表明(ming)：焊(han)(han)(han)(han)縫與母材(cai)結合良(liang)(liang)好(hao)，未出(chu)現(xian)裂紋等(deng)缺陷、無晶(jing)間腐蝕傾向、焊(han)(han)(han)(han)后(hou)未出(chu)現(xian)嚴重(zhong)晶(jing)粒粗化現(xian)象。
