GB/T 17854-1999《埋弧(hu)焊用不銹鋼焊絲和焊劑》中規定了埋弧焊用不銹鋼焊(han)絲(si)的化學成分、尺寸及焊絲表面質量等，并規定焊絲的牌號按YB/T 5092。

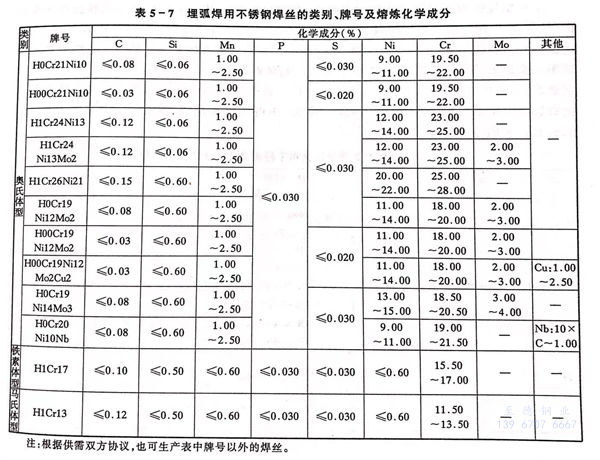

埋弧焊(han)(han)(han)(han)(han)用不(bu)銹(xiu)(xiu)鋼(gang)焊(han)(han)(han)(han)(han)絲(si)的(de)(de)類(lei)別(bie)、牌(pai)號(hao)及化學成(cheng)(cheng)分見表5-7。埋弧焊(han)(han)(han)(han)(han)用不(bu)銹(xiu)(xiu)鋼(gang)焊(han)(han)(han)(han)(han)絲(si)的(de)(de)化學成(cheng)(cheng)分與母材(cai)成(cheng)(cheng)分基(ji)本相近，只是焊(han)(han)(han)(han)(han)絲(si)化學成(cheng)(cheng)分中鉻、鎳含(han)量(liang)(liang)要比母材(cai)金(jin)(jin)(jin)屬(shu)略高，而含(han)碳量(liang)(liang)低于母材(cai)金(jin)(jin)(jin)屬(shu)。這(zhe)主要是考慮到焊(han)(han)(han)(han)(han)接過程中合(he)金(jin)(jin)(jin)元素的(de)(de)燒損(sun)和提(ti)高焊(han)(han)(han)(han)(han)接接頭的(de)(de)耐腐蝕(shi)性能(neng)。焊(han)(han)(han)(han)(han)接鐵素體型(xing)(xing)(xing)不(bu)銹(xiu)(xiu)鋼(gang)時(shi)，可(ke)采用H1Cr17焊(han)(han)(han)(han)(han)絲(si)；焊(han)(han)(han)(han)(han)接馬氏體型(xing)(xing)(xing)不(bu)銹(xiu)(xiu)鋼(gang)時(shi)，可(ke)采用H1Cr13焊(han)(han)(han)(han)(han)絲(si)；焊(han)(han)(han)(han)(han)接18-8型(xing)(xing)(xing)奧氏體不(bu)銹(xiu)(xiu)鋼(gang)時(shi)，可(ke)采用H0Cr21Ni10焊(han)(han)(han)(han)(han)絲(si)；焊(han)(han)(han)(han)(han)接超低碳18-8型(xing)(xing)(xing)奧氏體不(bu)銹(xiu)(xiu)鋼(gang)時(shi)，應采用H00Cr21Ni10或H00Cr19Ni12Mo2焊(han)(han)(han)(han)(han)絲(si)。
埋弧(hu)焊(han)(han)(han)時(shi)，焊(han)(han)(han)縫(feng)(feng)化學成(cheng)分和性(xing)能除了由焊(han)(han)(han)絲(si)(si)決(jue)定之外(wai)，還受到所使(shi)用(yong)(yong)焊(han)(han)(han)劑(ji)的(de)影響(xiang)(xiang)。為了得到不(bu)同(tong)的(de)焊(han)(han)(han)縫(feng)(feng)金屬化學成(cheng)分，可以(yi)通過同(tong)一(yi)種(zhong)焊(han)(han)(han)劑(ji)與幾種(zhong)不(bu)同(tong)成(cheng)分的(de)焊(han)(han)(han)絲(si)(si)配合(he)(he)來(lai)(lai)實(shi)現；也(ye)可以(yi)通過用(yong)(yong)同(tong)一(yi)種(zhong)焊(han)(han)(han)絲(si)(si)與幾種(zhong)不(bu)同(tong)成(cheng)分的(de)焊(han)(han)(han)劑(ji)配合(he)(he)來(lai)(lai)實(shi)現。另外(wai)埋弧(hu)焊(han)(han)(han)時(shi)焊(han)(han)(han)接電流大，熔深大，母材(cai)金屬融合(he)(he)比高，故母材(cai)金屬對焊(han)(han)(han)縫(feng)(feng)成(cheng)分也(ye)有影響(xiang)(xiang)。所以(yi)對埋弧(hu)焊(han)(han)(han)用(yong)(yong)焊(han)(han)(han)絲(si)(si)的(de)選(xuan)擇(ze)，既要考慮(lv)焊(han)(han)(han)劑(ji)成(cheng)分的(de)影響(xiang)(xiang)，又要考慮(lv)母材(cai)金屬的(de)影響(xiang)(xiang)。

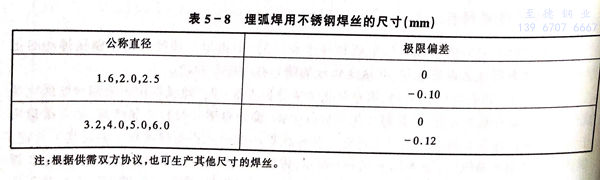

焊絲(si)的(de)尺寸及偏(pian)(pian)差(cha)應符合表5-8規定。焊絲(si)表面應光(guang)滑，不(bu)(bu)得有銹蝕(shi)、氧(yang)化皮(pi)和(he)其他(ta)有害于使用的(de)缺(que)陷。但允(yun)許(xu)有深度(du)不(bu)(bu)超過直(zhi)徑偏(pian)(pian)差(cha)之半的(de)劃傷(shang)及不(bu)(bu)超過直(zhi)徑偏(pian)(pian)差(cha)的(de)局(ju)部缺(que)陷，軟態鋼絲(si)允(yun)許(xu)有氧(yang)化色(se)。
