香蕉视频app下载苹果版

1Cr17Ni2、14Cr17Ni2、431

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼是一種經典的香蕉視頻app下載蘋果版:馬氏體不銹鋼，是馬氏體香蕉視頻app下載蘋果版:不銹鋼中強度與韌性匹配較好的鋼種之一。它對氧化性酸、大多數有機酸及有機鹽類的水溶液有良好的耐蝕性。一般用于硝酸、醋酸生產和輕工、紡織、食品工業中的既要求強韌性又需耐腐蝕的軸類、活塞桿、泵、閥等零部件以及彈簧和緊固件。

一、化學成分

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的化學成分見表(biao) 3-75。

二(er)、室溫力學性能

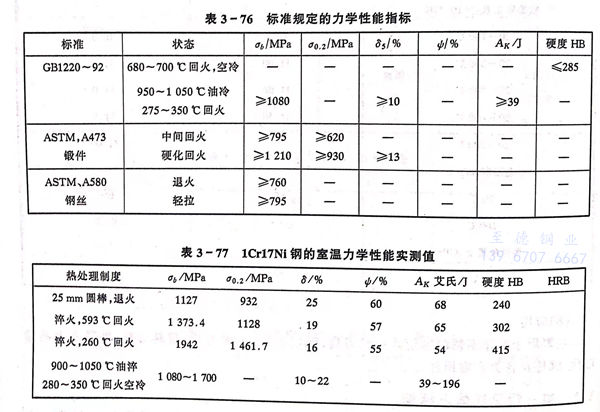

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼(gang)標準規(gui)定(ding)的(de)室(shi)溫(wen)力學性能和(he)實測值分(fen)別叫表 3-76 和(he) 表 3-77。

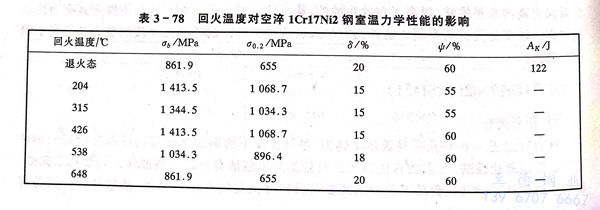

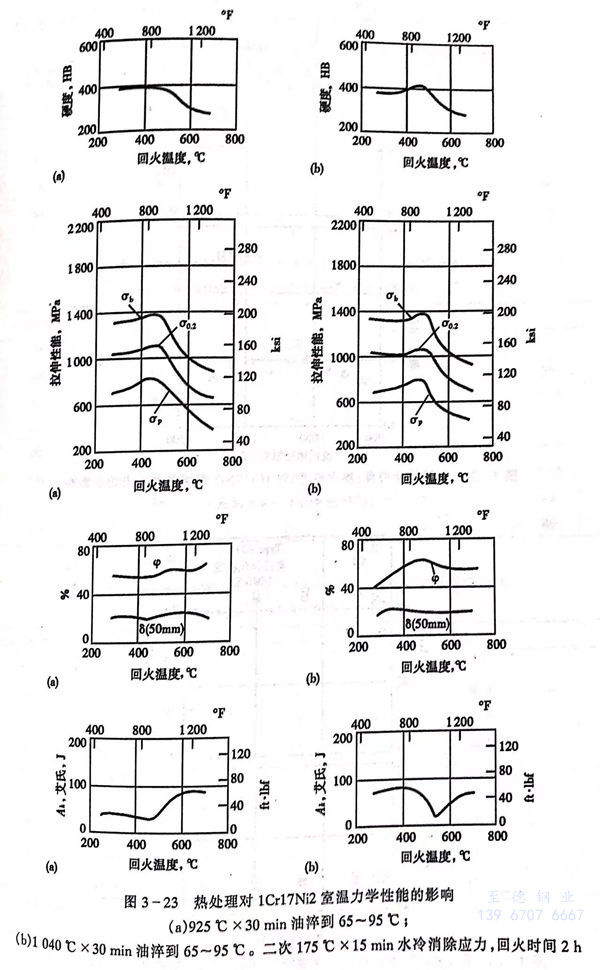

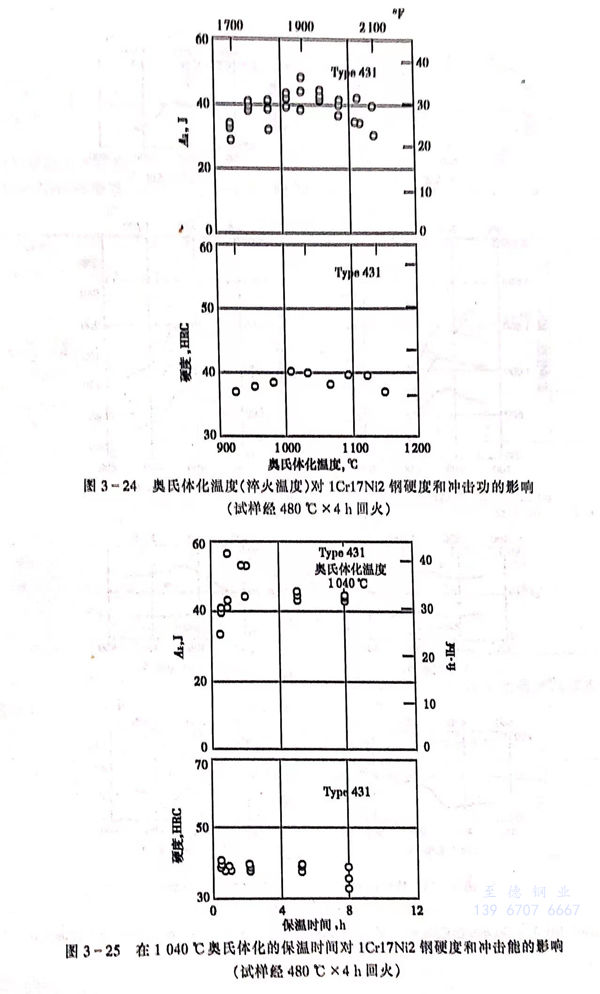

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的(de)室(shi)溫(wen)(wen)力學性能可通過熱處(chu)理(li)(li)工藝(yi)予以調整，熱處(chu)理(li)(li)工藝(yi)條件與室(shi)溫(wen)(wen)力學性能的(de)影響(xiang)見(jian)表(biao)3-78和圖3-23至圖3-25。

三、高(gao)溫力學(xue)性能

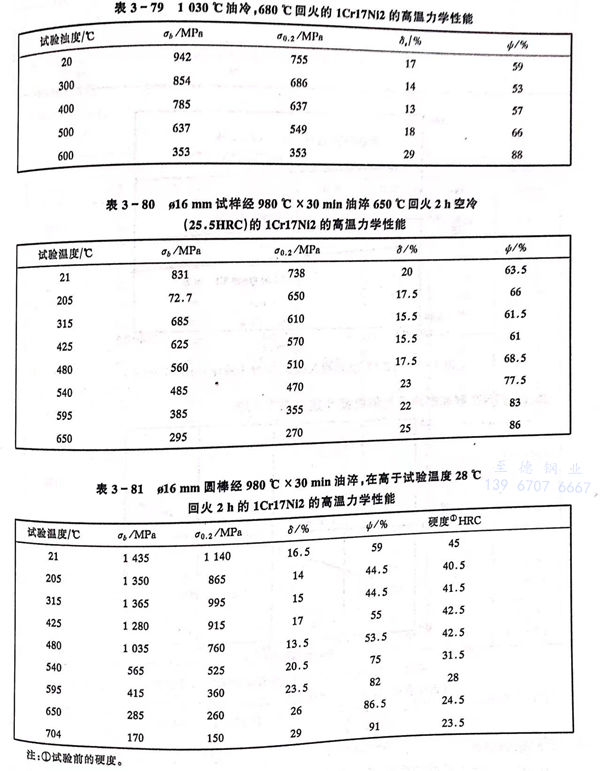

  不同熱(re)處(chu)理(li)狀態(tai)下(xia)的1Cr17Ni2、14Cr17Ni2、431 不銹鋼的高溫瞬時拉伸性能(neng)見表(biao)3-79至表(biao)3-81。

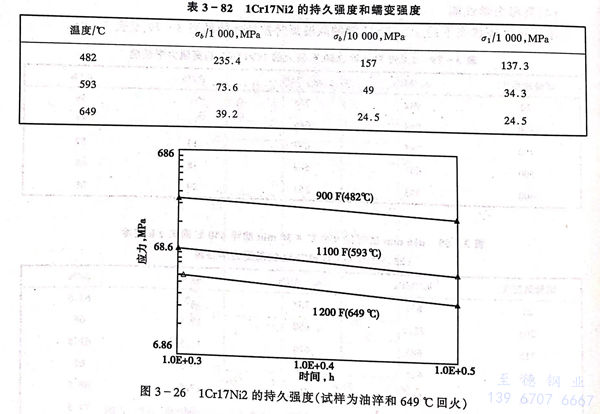

  1Cr17Ni2、14Cr17Ni2、431 不(bu)銹鋼的持久強度(du)和(he)蠕變強度(du)見表 3-82 和(he) 圖 3-26。

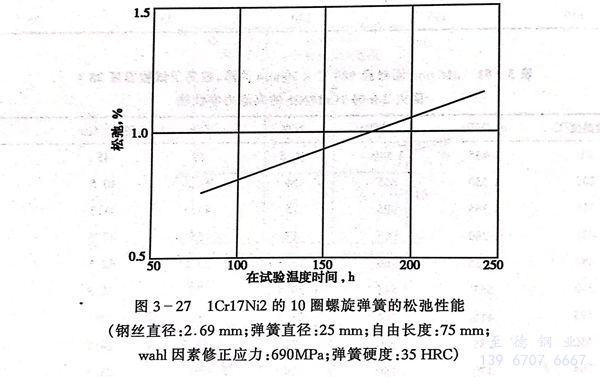

 由 1Cr17Ni2、14Cr17Ni2、431 不銹鋼 制(zhi)成(cheng)的螺旋彈(dan)簧的松(song)弛性能見圖 3-27 。

四(si)、斷(duan)裂韌性

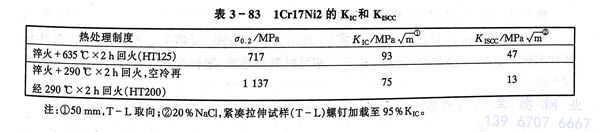

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼(gang)的斷裂韌(ren)性和 Kiscc 值(zhi)見表(biao) 3-83。

五、耐蝕性

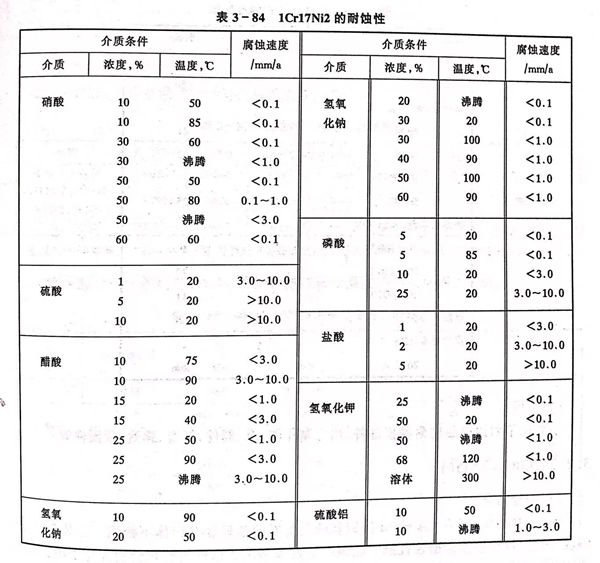

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼耐蝕性見表(biao) 3-84。

六、工藝性能

 a. 熱加工

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的(de)導熱性較差，低于850℃加(jia)(jia)熱時應(ying)緩(huan)(huan)慢。適宜(yi)的(de)熱加(jia)(jia)工溫度為(wei)1130～1180℃，終加(jia)(jia)工溫度應(ying)大于850℃，熱加(jia)(jia)工后需緩(huan)(huan)冷或及(ji)時進(jin)行退火。

 b. 冷加工

  該鋼的冷(leng)(leng)加工(gong)硬(ying)化程度(du)較大，冷(leng)(leng)加工(gong)微裂(lie)紋敏(min)感性大，冷(leng)(leng)拉時(shi)，變形量應控制在11％～18％，冷(leng)(leng)拉后應在8h內退火。

 c. 熱處理

    退火(huo)：730℃×（4-5）h，以(yi)≤20℃／h爐冷至650℃出爐空冷。

    淬火：1030～1050℃保溫后油冷(leng)或(huo)空冷(leng)。

    回火：要求硬(ying)度(du)在45～52HRC的(de)零件，回火溫度(du)為180～240℃，空(kong)冷(leng)；要求具有良好(hao)塑性(xing)的(de)模壓件，回火溫度(du)為240～280℃。亦(yi)可根據對硬(ying)度(du)、塑韌性(xing)的(de)要求，按圖(tu)3-23選擇回火溫度(du)。

d. 焊接(jie)

   不適于焊接(jie)，如若(ruo)焊接(jie)，焊前需(xu)經500～600℃預熱(re)，焊后(hou)必須熱(re)處理。

七、物理性能

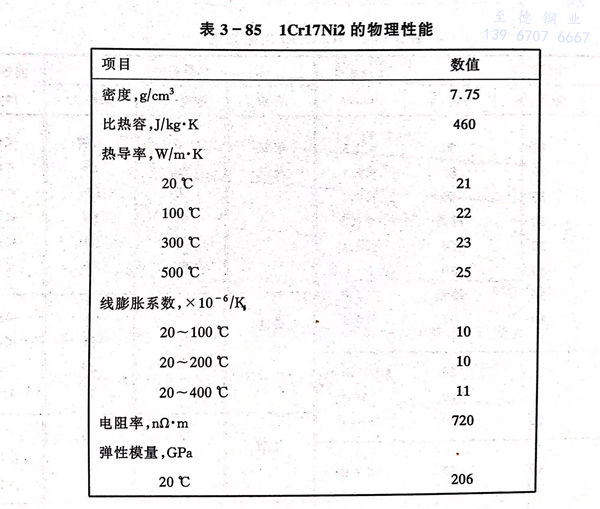

  1Cr17Ni2、14Cr17Ni2、431 不(bu)銹鋼(gang)的物理性能見表(biao)3-85。

八、應(ying)用

  主要用于耐蝕高強度(du)耐磨損部(bu)件(jian)，用它制作軸、泵、閥件(jian)、桿(gan)類、彈簧、緊固(gu)件(jian)等(deng)。
