香蕉视频app下载苹果版

00Cr13Ni5Mo

 00Cr13Ni5Mo 不銹鋼是在CA-6NM鑄鋼基礎上發展的超低碳香蕉視頻app下載蘋果版:馬氏體不銹鋼。它具有良好的(de)(de)強(qiang)度(du)、韌(ren)(ren)性(xing)(xing)(xing)、可(ke)焊(han)性(xing)(xing)(xing)及(ji)耐磨蝕(shi)性(xing)(xing)(xing)能。此(ci)鋼(gang)(gang)一(yi)改高碳馬(ma)氏(shi)(shi)體以形(xing)成碳化(hua)物的(de)(de)強(qiang)化(hua)手(shou)段，而(er)以具有高韌(ren)(ren)性(xing)(xing)(xing)的(de)(de)低(di)碳馬(ma)氏(shi)(shi)體的(de)(de)形(xing)成并以鎳、鉬(mu)等(deng)合(he)金(jin)元素補充強(qiang)化(hua)為主要強(qiang)化(hua)手(shou)段。通過適當的(de)(de)熱處理使之具有低(di)碳板(ban)條狀馬(ma)氏(shi)(shi)體與逆(ni)轉(zhuan)變奧氏(shi)(shi)體的(de)(de)復合(he)組織，從(cong)而(er)既保留(liu)了(le)高的(de)(de)強(qiang)度(du)水平(ping)又具有良好的(de)(de)韌(ren)(ren)性(xing)(xing)(xing)和可(ke)焊(han)性(xing)(xing)(xing)。本鋼(gang)(gang)適用于厚截面尺寸(cun)且要求具有良好可(ke)焊(han)性(xing)(xing)(xing)的(de)(de)使用條件，如大型水電站轉(zhuan)輪、轉(zhuan)輪下環以及(ji)石油(you)工業耐蝕(shi)管線等(deng)。對(dui)于一(yi)些(xie)小(xiao)截面尺寸(cun)的(de)(de)應(ying)用，鋼(gang)(gang)的(de)(de)含(han)碳量可(ke)適當提(ti)高。

一、化(hua)學成分

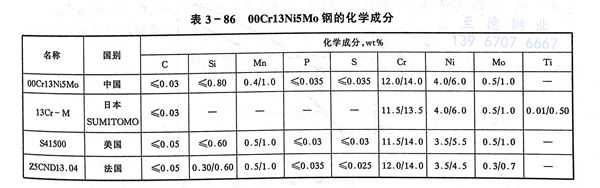

00Cr13Ni5Mo 不銹鋼的化學成分列(lie)于表3-86中(zhong)，為便于比較(jiao)，某(mou)些高碳型Cr13Ni4Mo也一并列(lie)入(ru)。

二(er)、室(shi)溫(wen)力學性(xing)能

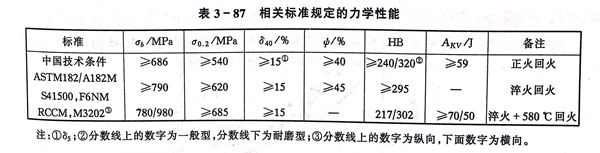

  相關標準規定的室溫力(li)學性能指標見表3-87。

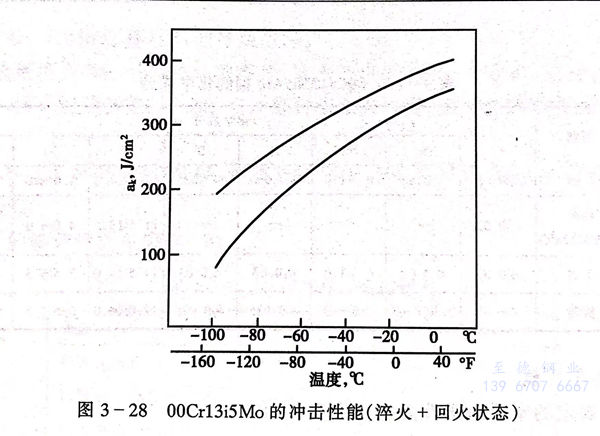

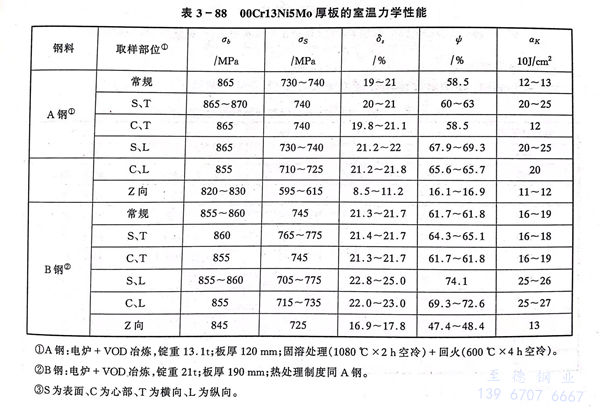

  實(shi)測室溫(wen)力學性能(neng)見表 3-88。沖擊試驗性能(neng)與試驗溫(wen)度的關系見圖(tu) 3-28。

三、疲(pi)勞性能

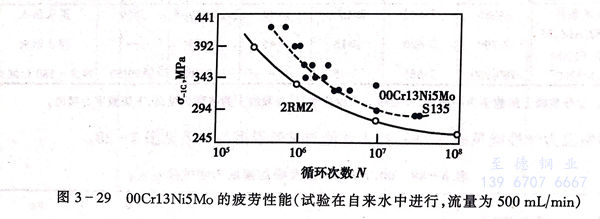

  00Cr13Ni5Mo不銹鋼在自來水中的疲勞性能見圖(tu)3-29，優(you)于(yu)瑞典(dian)的2RM2鑄鋼。

四、高溫力學性能

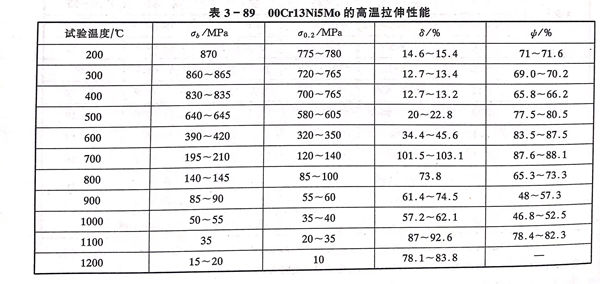

  00Cr13Ni5Mo不銹鋼的高(gao)溫(wen)拉伸性能見(jian)表3-89。

五(wu)、耐磨(mo)性和耐蝕性

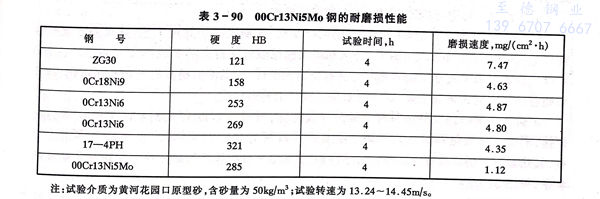

  在含泥沙的水中，00Cr13Ni5Mo不銹鋼的耐磨性損性能優于奧(ao)氏體不銹(xiu)鋼，表3-90匯總了耐磨損性能的試驗結果。

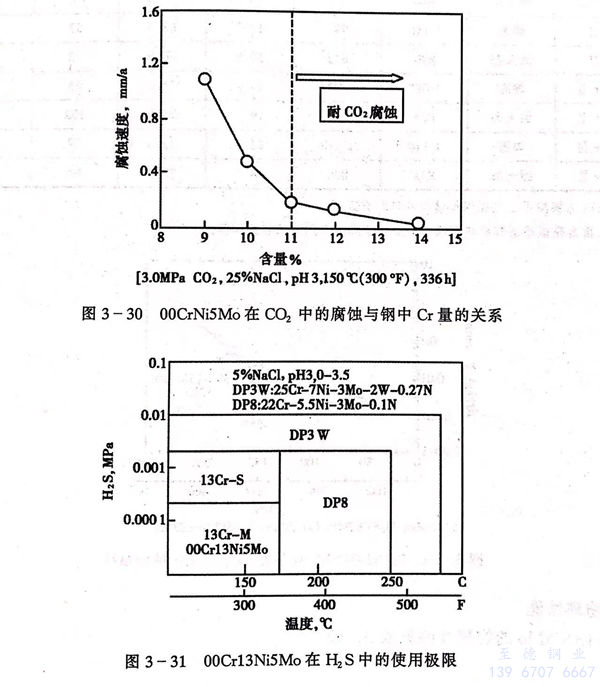

  在(zai)(zai)二氧(yang)化碳環境(jing)中(zhong)，00Cr13Ni5Mo不銹鋼的耐蝕性受鋼中(zhong)含鉻量所制(zhi)約，只要(yao)含鉻量大于11％，其腐蝕率就(jiu)穩(wen)定(ding)在(zai)(zai)較低水(shui)平，見圖3-30。在(zai)(zai)H2S環境(jing)中(zhong)的使用(yong)界限(xian)見圖3-31。

六、工藝性能

 a. 熱加工

  00Cr13Ni5Mo不銹鋼具(ju)有良(liang)好的熱加(jia)工性能，熱加(jia)工工藝參數同一般的18-8型奧氏體不銹鋼，可順利(li)生產鍛件、板(ban)、管等。厚板(ban)的熱成形宜在700～1000℃進行。

 b. 冷加工(gong)

  可進行冷(leng)軋(ya)、冷(leng)拔、冷(leng)彎(wan)等(deng)成(cheng)形操作。

 c．熱處理

  00Cr13Ni5Mo不銹(xiu)鋼(gang)(gang)通常采(cai)用(yong)淬火(huo)(huo)（正火(huo)(huo)）＋回(hui)火(huo)(huo)的(de)(de)(de)熱處理工藝，淬火(huo)(huo)或正火(huo)(huo)的(de)(de)(de)溫度為1080℃，回(hui)火(huo)(huo)溫度為600℃，淬火(huo)(huo)和回(hui)火(huo)(huo)的(de)(de)(de)保溫時(shi)間(jian)視產品的(de)(de)(de)截面尺寸而(er)(er)定。在600℃以上(shang)的(de)(de)(de)溫度回(hui)火(huo)(huo)在原奧氏體晶界上(shang)將有析(xi)出相(xiang)沉淀，隨溫度的(de)(de)(de)提高析(xi)出相(xiang)愈加粗(cu)化，而(er)(er)且(qie)伴隨著逆(ni)轉變奧氏體量(liang)下降，這一結果將有損于鋼(gang)(gang)的(de)(de)(de)塑韌性。

d. 焊接

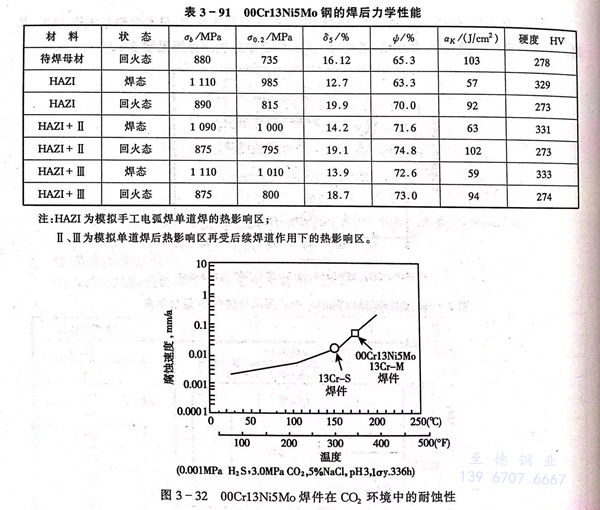

 00Cr13Ni5Mo不(bu)銹(xiu)鋼(gang)具(ju)有良(liang)好的(de)焊(han)接(jie)性能，可采用GTAW、GMAW、SMAW等方(fang)法焊(han)接(jie)，不(bu)需焊(han)前預熱和焊(han)后(hou)熱處(chu)理。配套焊(han)接(jie)材料為00Cr17Ni6Mo。特厚(hou)板經多(duo)道(dao)次焊(han)接(jie)，其熱影響區仍(reng)具(ju)有良(liang)好的(de)綜合力學性能，見表3-91。焊(han)后(hou)的(de)耐蝕性亦(yi)保持在足(zu)夠高的(de)水(shui)平，見圖3-32。

七、物(wu)理性能(neng)

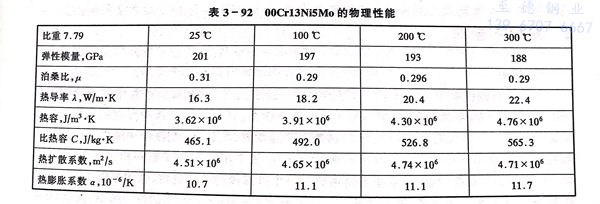

 00Cr13Ni5Mo不銹鋼(gang)的物理(li)性能(neng)見表 3-92 。

八、應用

  00Cr13Ni5Mo不銹鋼主要用(yong)(yong)于(yu)需焊(han)接的高強度承(cheng)力部件。在大型(xing)水電站(zhan)中(zhong)(zhong)，已成(cheng)功用(yong)(yong)于(yu)耐磨蝕轉(zhuan)輪和轉(zhuan)輪下環；在石油工(gong)業(ye)中(zhong)(zhong)用(yong)(yong)于(yu)耐二氧化碳、硫化氫腐(fu)蝕并需現場(chang)焊(han)接的管線；在核(he)工(gong)業(ye)中(zhong)(zhong)應(ying)用(yong)(yong)于(yu)壓水堆2、3級輔助泵傳動軸(zhou)和控制棒驅動機構(gou)。
