香蕉视频app下载苹果版

3Cr13、30Cr13、SUS 420J2

 3Cr13、30Cr13、SUS 420J2 不銹鋼是含碳量較高的香蕉視頻app下載蘋果版:馬氏體不銹鋼，較香蕉視頻app下載蘋果版:1Cr13不銹鋼和2Cr13香蕉視頻app下載蘋果版:不銹鋼具有更高的強度、硬度和更好的淬透性，但此鋼的耐蝕性和700℃以下的熱穩定性不如1Cr13不銹鋼和2Cr13不銹鋼。3Cr13、30Cr13、SUS 420J2 不銹鋼主要用于高強度部件，以及在承受高應力載荷并在一室腐蝕介質條件下的磨損件。在測量器械、醫用鉗子等方面也得到廣泛應用。此鋼不宜焊接。

一、化學成分

 3Cr13、30Cr13、SUS 420J2 不銹(xiu)鋼的化學成分見表3-33。

二、室溫力(li)學性能

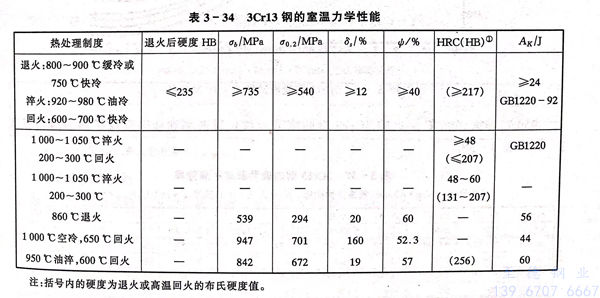

 3Cr13、30Cr13、SUS 420J2 不銹鋼的室溫(wen)力學性能的標準(zhun)規定值和實測結果見表3-34。

三、疲(pi)勞和斷(duan)裂韌(ren)性

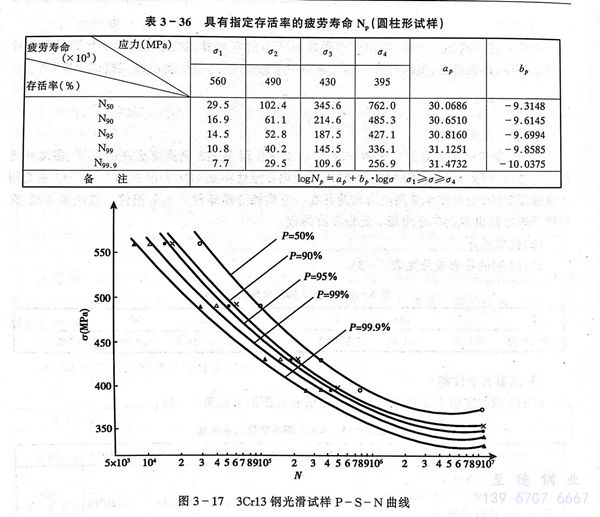

  950℃ 油淬 ，600℃ 回(hui)火(huo)的 3Cr13不銹(xiu)鋼的彎(wan)曲(qu)疲勞性能見表(biao) 3-35、表(biao) 3-36 和 圖(tu) 3-17。

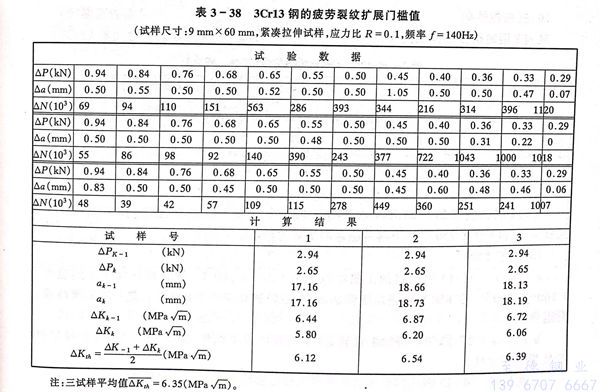

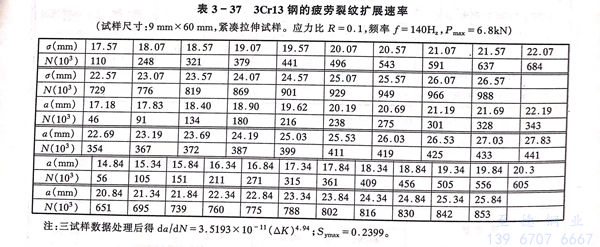

  950℃淬火、600℃回火的(de)3Cr13鋼(gang)的(de)疲(pi)勞裂(lie)紋擴展(zhan)速率和疲(pi)勞裂(lie)紋擴展(zhan)門檻值見表3-37和表3-38。

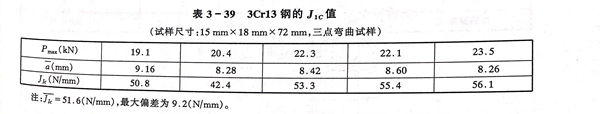

  950℃油淬(cui)，600℃回火的(de)3Cr13鋼的(de)J1c測(ce)定(ding)結果列于表3-39。

四、高溫力學(xue)性能(neng)

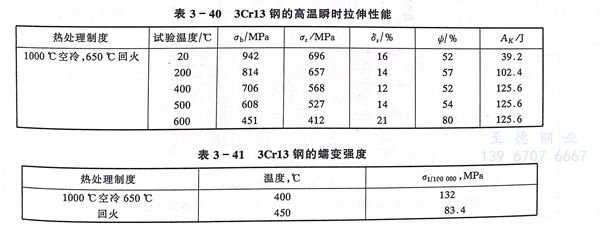

 3Cr13、30Cr13、SUS 420J2 不銹鋼(gang)的高溫瞬時拉(la)伸性能(neng)和蠕變性能(neng)分(fen)別見(jian)表(biao)3-40和表(biao)3-41。

五、抗(kang)松弛(chi)性能(neng)

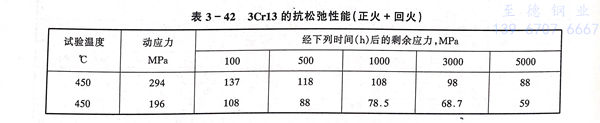

  3Cr13、30Cr13、SUS 420J2 不(bu)銹鋼的抗松弛(chi)性能見表(biao) 3-42。

六、耐蝕(shi)性及抗氧化性能

 3Cr13、30Cr13、SUS 420J2 不銹(xiu)(xiu)鋼(gang)在(zai)室溫的稀硝酸以及弱的有(you)機(ji)酸中具有(you)一定的耐蝕性，但不及1Cr13不銹(xiu)(xiu)鋼(gang)和2Cr13不銹(xiu)(xiu)鋼(gang)。3Cr13不銹(xiu)(xiu)鋼(gang)在(zai)750℃以下具有(you)穩定的抗(kang)氧(yang)化性能。

七、工藝性能

 a. 熱加工

  3Cr13、30Cr13、SUS 420J2 不銹鋼的熱(re)(re)(re)加(jia)工(gong)溫(wen)度范(fan)圍為(wei)850～1200℃，適宜的熱(re)(re)(re)加(jia)工(gong)加(jia)熱(re)(re)(re)溫(wen)度為(wei)1160～1200℃，在850℃以前應緩(huan)慢加(jia)熱(re)(re)(re)，冷(leng)裝(zhuang)爐(lu)爐(lu)溫(wen)應小(xiao)于800℃。熱(re)(re)(re)加(jia)工(gong)后緩(huan)冷(leng)或及時退火。

 b. 冷加(jia)工(gong)

  3Cr13、30Cr13、SUS 420J2 不(bu)銹鋼的冷加工性較差，不(bu)推薦冷加工操作，但3Cr13不(bu)銹鋼可生(sheng)產冷拉(la)材，冷軋板帶和絲材。

 c. 熱處理(li)

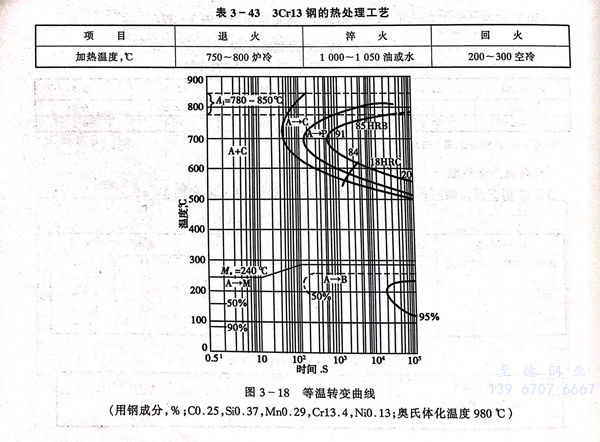

  3Cr13、30Cr13、SUS 420J2 不(bu)銹鋼(gang)的熱處理制度和(he)(he)等溫轉變(bian)曲線見表3-43和(he)(he)圖3-18。

八(ba)、物(wu)理性能

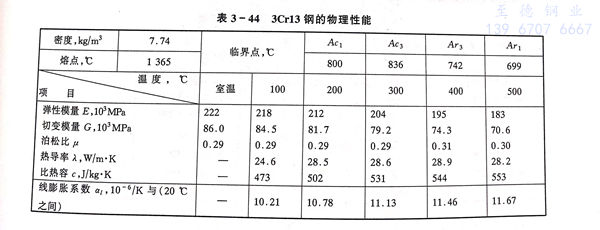

  3Cr13、30Cr13、SUS 420J2 不銹鋼的物理性能見表 3-44。

九、應(ying)用

  3Cr13、30Cr13、SUS 420J2 不銹鋼主要應(ying)用于承受(shou)高(gao)載荷(he)的(de)結構件(jian)以(yi)(yi)及承受(shou)高(gao)應(ying)力機械載荷(he)并存腐蝕(shi)介質的(de)磨損件(jian)，如300℃以(yi)(yi)下工(gong)(gong)作的(de)刀具、彈簧；400℃以(yi)(yi)下工(gong)(gong)作的(de)軸、螺栓、閥門、軸承等。
