香蕉视频app下载苹果版

2Cr13、20Cr13、420

  2Cr13、20Cr13、420 不銹鋼(gang)是香蕉視頻app下載蘋果版:馬氏體不銹鋼，其(qi)主要性能類似1Cr13不(bu)銹鋼。由于含碳量較高，其(qi)強度、硬度高于香蕉視頻app下載蘋果版:1Cr13，而韌性和耐蝕(shi)(shi)(shi)(shi)性略低(di)。熱(re)處理后經拋光，在(zai)(zai)(zai)弱(ruo)腐(fu)蝕(shi)(shi)(shi)(shi)介質（如鹽水溶液(ye)、硝酸(suan)(suan)及某些濃度不高的有(you)機酸(suan)(suan)食品生產介質）中(zhong)，溫度不高（大約30℃以下(xia)）的條(tiao)件(jian)下(xia)，具有(you)良(liang)好的耐蝕(shi)(shi)(shi)(shi)性。在(zai)(zai)(zai)淡(dan)水、海(hai)水、蒸汽、潮濕大氣條(tiao)件(jian)下(xia)亦表現出良(liang)好的可(ke)用的耐蝕(shi)(shi)(shi)(shi)性。在(zai)(zai)(zai)硫酸(suan)(suan)、鹽酸(suan)(suan)、熱(re)硝酸(suan)(suan)、熔融堿等介質中(zhong)耐蝕(shi)(shi)(shi)(shi)性較差。此外，2Cr13、20Cr13、420 香蕉視頻app下載蘋果版:不銹鋼在700℃以(yi)下具(ju)有足(zu)夠的(de)(de)強度、熱穩(wen)定性和良(liang)好(hao)的(de)(de)減振性。2Cr13、20Cr13、420 不銹鋼主要用(yong)于制造(zao)承受高應力負(fu)荷的(de)(de)零件，如(ru)汽輪機(ji)葉片、熱油泵軸和軸套、葉輪、水(shui)壓機(ji)閥片等(deng)，亦(yi)可(ke)用(yong)于造(zao)紙工業和醫療(liao)器械(xie)以(yi)及日用(yong)消費(fei)領域的(de)(de)刀具(ju)、餐具(ju)等(deng)。

一、化學成分

 2Cr13、20Cr13、420 不銹鋼的(de)化(hua)學成分見表(biao)3-19。

二、室溫力學性能

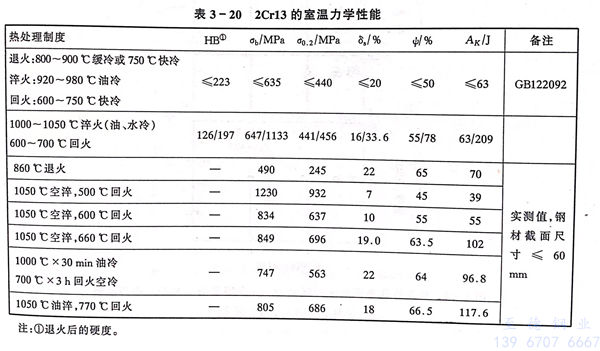

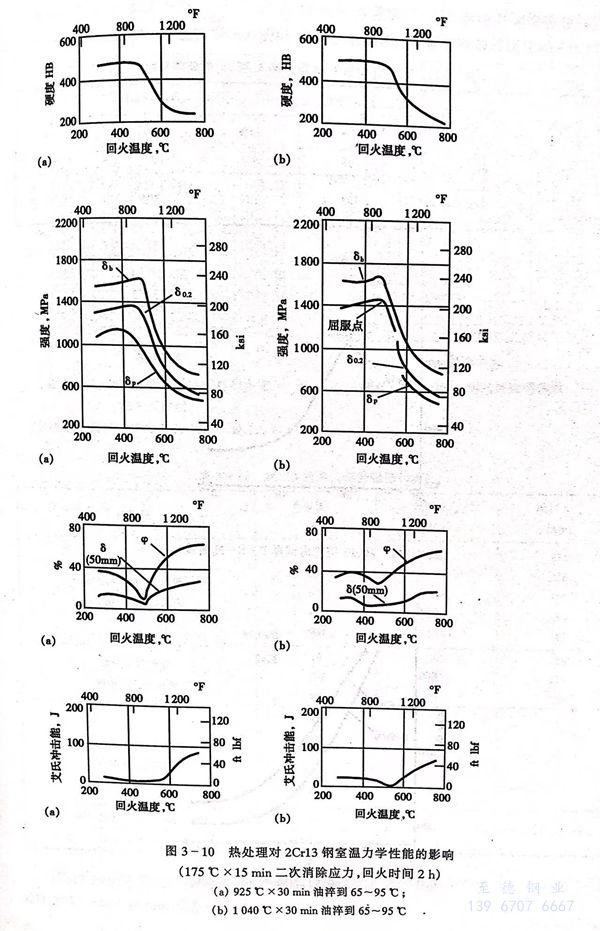

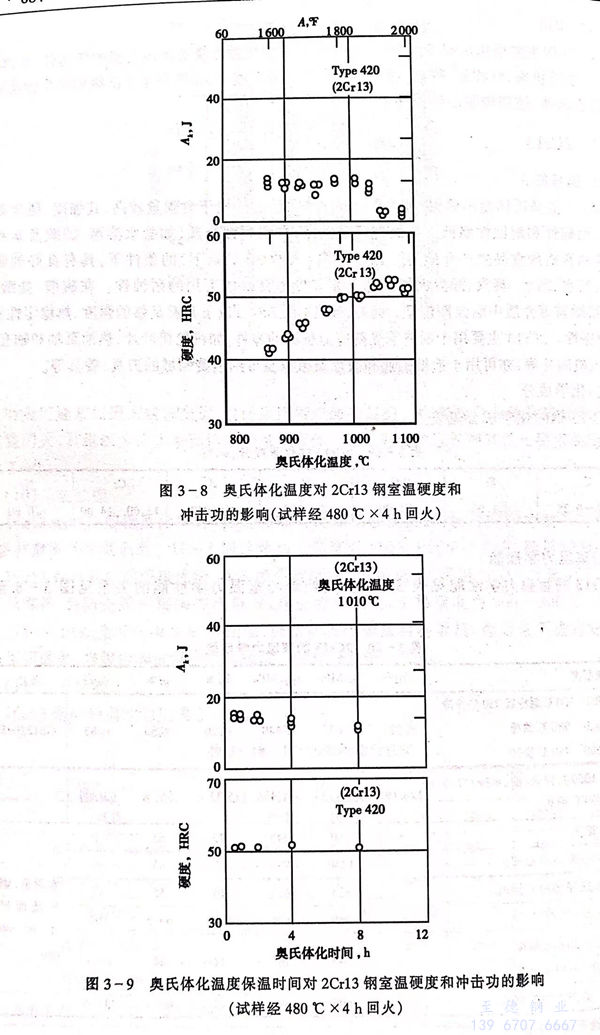

 2Cr13、20Cr13、420 不銹鋼的(de)室溫力(li)學(xue)性(xing)能見表3-20。熱處理與室溫力(li)學(xue)性(xing)能的(de)關系見圖3-8至圖3-10。

三、疲勞(lao)和斷裂韌性

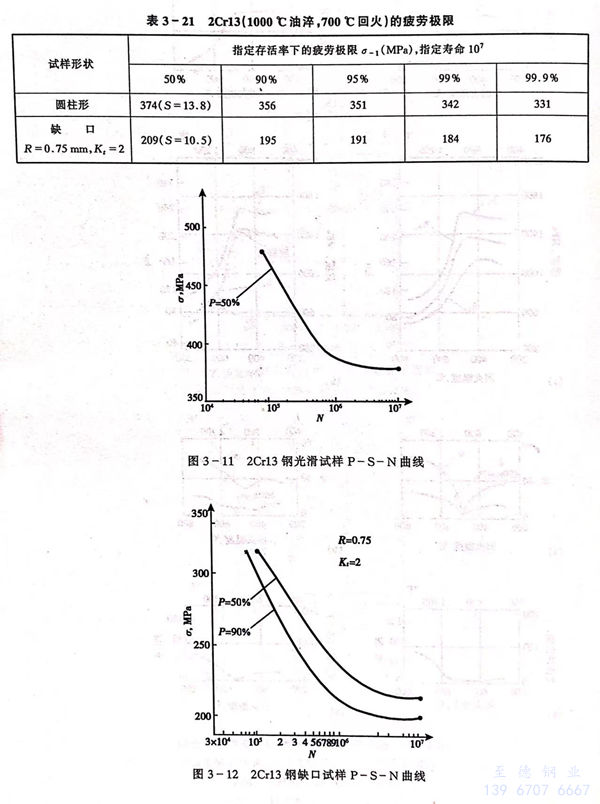

 2Cr13、20Cr13、420 不(bu)銹鋼(gang)的室溫(wen)旋轉彎曲(qu)疲勞性(xing)能見表(biao)3-21和圖3-11和圖3-12。

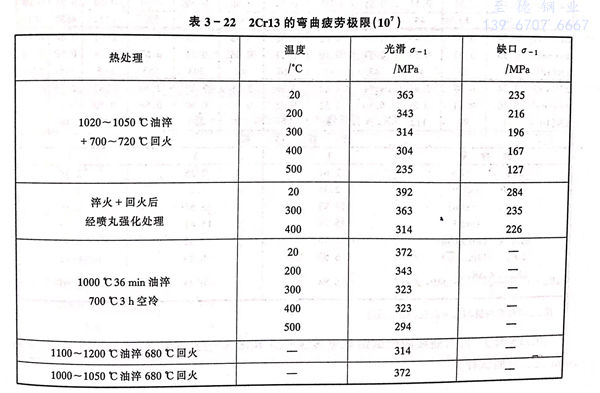

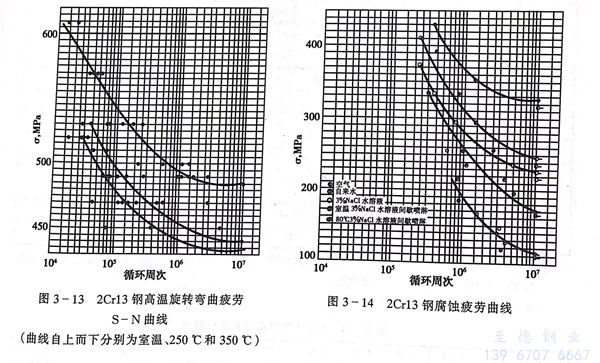

 2Cr13、20Cr13、420 不銹(xiu)鋼（1000℃油(you)淬，700℃回火）的(de)高(gao)溫疲(pi)勞和(he)腐蝕疲(pi)勞行(xing)為分(fen)別(bie)見圖3-13和(he)圖3-14。2Cr13鋼光滑(hua)和(he)缺(que)口試樣彎曲(qu)疲(pi)勞極限見表3-22。

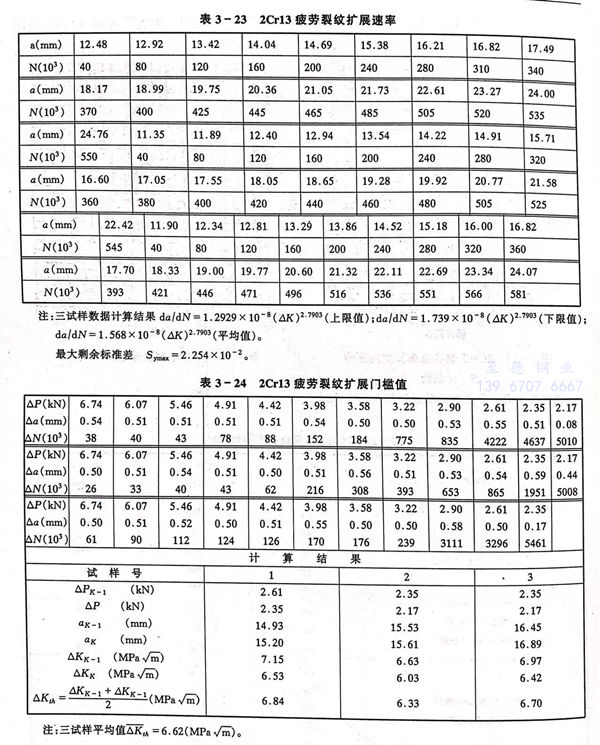

 2Cr13、20Cr13、420 不銹(xiu)鋼的(de)(de)疲勞裂紋(wen)擴展速率和(he)疲勞裂紋(wen)擴展門(men)檻(jian)值的(de)(de)測室結果見表3-23和(he)表3-24。試樣為11mm×44mm緊(jin)湊拉伸(shen)試樣。

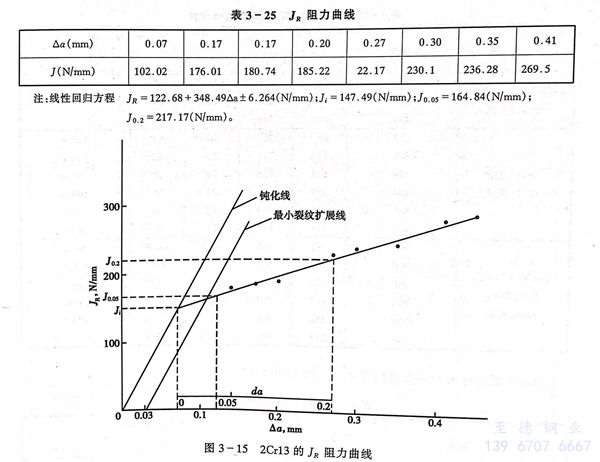

 2Cr13、20Cr13、420 不(bu)銹(xiu)鋼的(de)(de)JR阻(zu)力曲線的(de)(de)測試(shi)結果見表3-25和(he)圖3-15，試(shi)樣(yang)為20mm×24mm×96mm三點彎曲試(shi)樣(yang)。

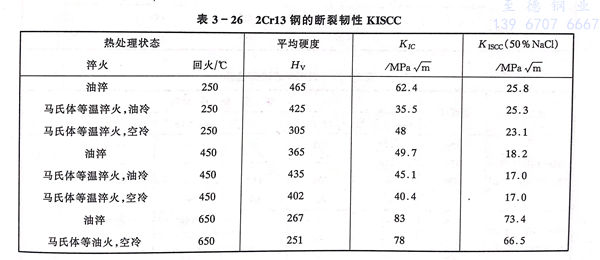

  不同(tong)熱處理狀態的2Cr13鋼的斷裂(lie)韌性(xing)和SCC的門檻(jian)值(zhi)見表(biao)3-26。

四(si)、高溫(wen)力學性能

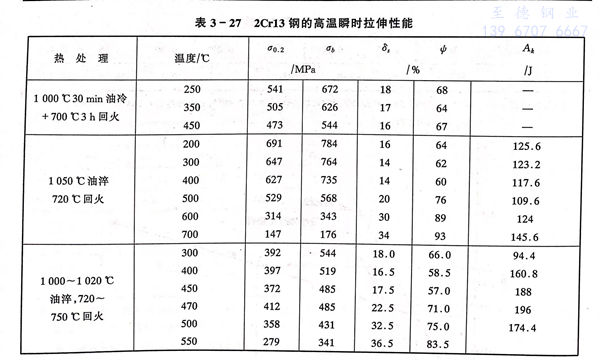

 2Cr13、20Cr13、420 不(bu)銹鋼的高溫瞬(shun)時拉(la)伸性能見表3-27。

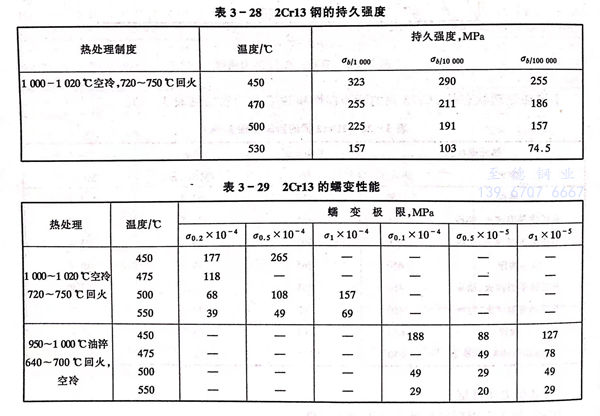

 2Cr13、20Cr13、420 不銹鋼的持(chi)久和(he)蠕變性能見表(biao)3-28和(he)表(biao)3-29。

五、耐蝕性

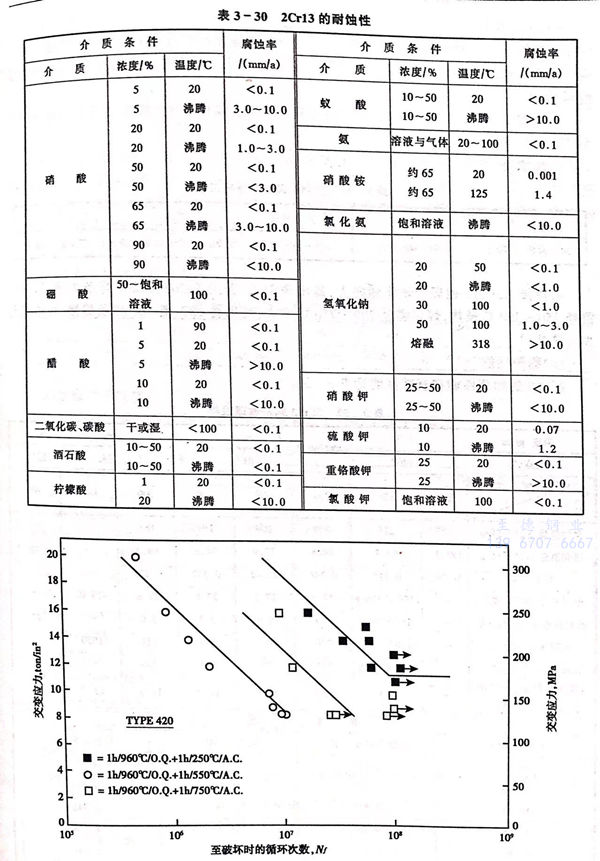

 2Cr13、20Cr13、420 不銹鋼的耐蝕性(xing)能見(jian)表3-30。鋼的腐蝕疲勞性(xing)能見(jian)圖3-16。

六(liu)、工藝性(xing)能(neng)

a. 熱(re)加工

    不銹(xiu)鋼的熱(re)(re)(re)加工(gong)性(xing)能良好，適宜(yi)的熱(re)(re)(re)加工(gong)溫(wen)度區(qu)間為850～1200℃，熱(re)(re)(re)變(bian)形(xing)終了應采用砂冷或(huo)及(ji)時(shi)(shi)退火，熱(re)(re)(re)加工(gong)的升溫(wen)操(cao)作應緩慢，在(zai)低(di)于850℃時(shi)(shi)應緩慢加熱(re)(re)(re)，冷裝爐溫(wen)度≤800℃。

 b. 冷加工

   冷(leng)加(jia)工(gong)性能良好，可(ke)進行冷(leng)軋、冷(leng)沖(chong)壓、深拉等(deng)加(jia)工(gong)操(cao)作，消除應力退火(huo)可(ke)采用730～780℃回火(huo)。

  c. 熱處理

  2Cr13、20Cr13、420 不銹鋼的熱(re)處理工藝見表3-31。

 d. 焊接

  2Cr13、20Cr13、420 不銹鋼焊(han)后(hou)硬(ying)化傾向(xiang)大，易出現裂紋，若用Cr202、Cr207焊(han)條焊(han)接時(shi)，焊(han)前需經250～350℃預熱，焊(han)后(hou)需經700～750℃回火；若用奧(ao)(ao)107、奧(ao)(ao)207焊(han)條焊(han)接，可不進行(xing)焊(han)后(hou)熱處理。

七(qi)、物理(li)性能

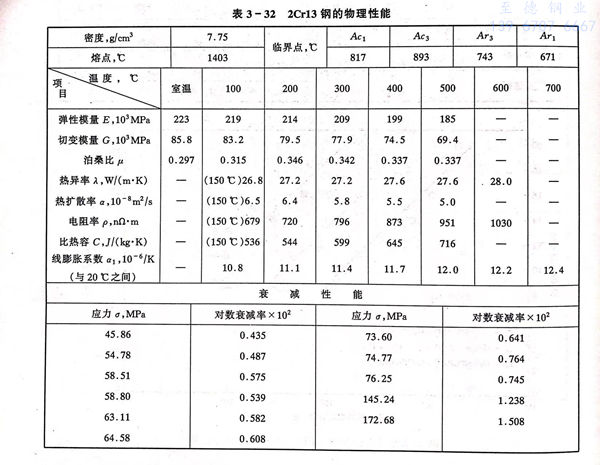

  2Cr13、20Cr13、420 不(bu)銹鋼的物理性能(neng)和衰減(jian)性能(neng)見表3-32。

八(ba)、應(ying)用(yong)

   經熱處理后(hou)的2Cr13、20Cr13、420 不(bu)銹鋼，可用于承受較(jiao)高應(ying)力的零部(bu)件，如透平后(hou)幾(ji)級及低溫段長(chang)葉片、閥、閥件、熱裂設備(bei)，緊固件等。亦大量(liang)應(ying)用于造紙工業刀具，食品加工機械及餐具。
