馬氏體(ti)(ti)不(bu)(bu)銹(xiu)(xiu)鋼(gang)是(shi)一類可(ke)通過熱處理（淬火回(hui)火）對其性(xing)能進行調(diao)整的(de)(de)不(bu)(bu)銹(xiu)(xiu)鋼(gang)，通俗地講(jiang)是(shi)一類可(ke)硬化(hua)的(de)(de)不(bu)(bu)銹(xiu)(xiu)鋼(gang)，此(ci)類鋼(gang)具(ju)有(you)高的(de)(de)硬度、良好的(de)(de)力學性(xing)能和不(bu)(bu)銹(xiu)(xiu)性(xing)，這些特性(xing)決定了此(ci)類鋼(gang)必(bi)須(xu)具(ju)備(bei)兩個基(ji)本條件(jian)：其一，在平衡相(xiang)圖中(zhong)(zhong)必(bi)須(xu)有(you)奧氏體(ti)(ti)相(xiang)區存在；其二，為使(shi)鋼(gang)形成耐(nai)腐蝕的(de)(de)鈍化(hua)膜，鉻(ge)(ge)含量(liang)必(bi)須(xu)在10.5％以上(shang)。馬氏體(ti)(ti)不(bu)(bu)銹(xiu)(xiu)鋼(gang)在淬火狀態下具(ju)有(you)體(ti)(ti)心四方晶(jing)體(ti)(ti)結構（馬氏體(ti)(ti)），具(ju)有(you)鐵磁性(xing)，在較弱腐蝕環境中(zhong)(zhong)具(ju)有(you)耐(nai)蝕性(xing)。鋼(gang)中(zhong)(zhong)的(de)(de)鉻(ge)(ge)含量(liang)可(ke)達18％，碳可(ke)以超過1.2％。
4Cr13、40Cr13 不銹鋼是Cr13型馬氏體不銹鋼中含碳量較高的鋼種，主要性能和用途類似于3Cr13不銹鋼。由于碳含量較高，熱處理后的強度和硬度均較高，塑韌性相對較低。
一、化學成(cheng)分(fen)
4Cr13、40Cr13 不銹鋼的化(hua)學成分見表3-45。
二、室溫力學性能

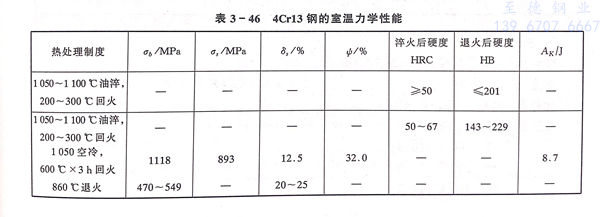

4Cr13、40Cr13 不銹鋼的室溫力學性能(neng)見表3-46。
三、高溫力學性能

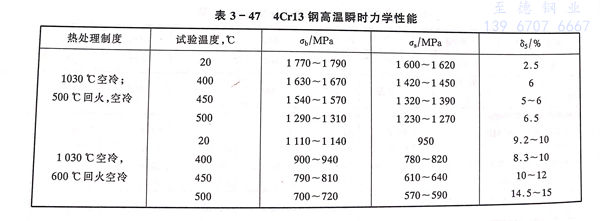

4Cr13、40Cr13 不銹(xiu)鋼的高溫瞬時力學(xue)性能見表3-47。
四、抗松(song)弛性(xing)能

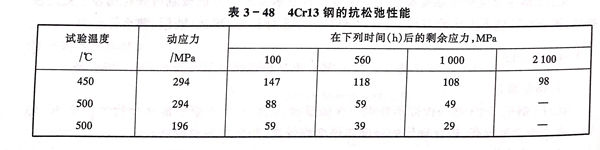

4Cr13、40Cr13 不銹(xiu)鋼(gang)的(de)抗松(song)弛(chi)性能(neng)見表3-48。
五(wu)、耐蝕性和抗氧化性
4Cr13、40Cr13 不銹鋼的耐蝕性略低于2Cr13不銹鋼，4Cr13不銹鋼可在600～650℃長期使用。
六、工(gong)藝性能
a. 熱加(jia)工
4Cr13、40Cr13 不(bu)銹鋼的(de)熱加工工藝參數同3Cr13不(bu)銹鋼。
b. 熱處理

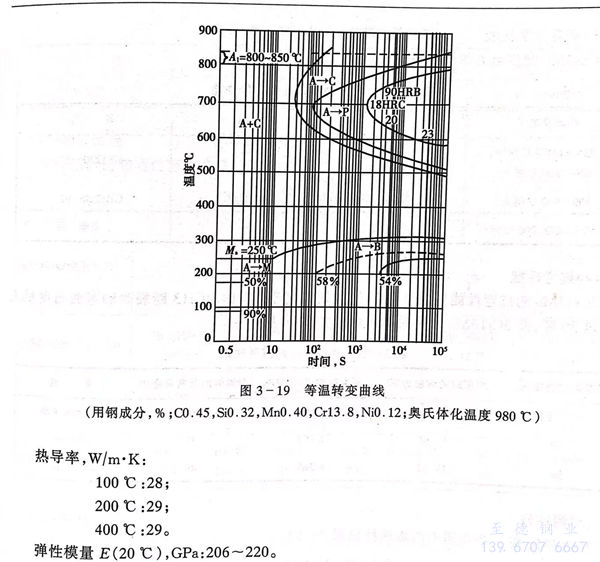

4Cr13、40Cr13 不銹鋼(gang)的熱處理工藝見表3-49。等溫轉(zhuan)變曲線見圖(tu)3-19。
七、物理性能
臨(lin)介點（近(jin)似值(zhi)），℃：Ac，820，M，270
密度，g／cm3：7.75
比熱(re)容（20℃），J／kg·K；460
線膨脹系數，10-6／K：
20~100℃:10.5;
20~200℃:11.5;
20~400℃:11.0。
熱導率，W／m·K：
100℃: 28;
200℃: 29;
400℃: 29。
彈性模量E（20℃），GPa：206～220。
八、應用(yong)
4Cr13、40Cr13 不銹(xiu)鋼(gang)主要用(yong)(yong)于制造(zao)外科醫療用(yong)(yong)具、醫用(yong)(yong)剪(jian)刀(dao)、軸承、閥門、彈簧(huang)等。4Cr13、40Cr13 不銹(xiu)鋼(gang)可(ke)焊(han)性差，通常不制造(zao)焊(han)接部件。
