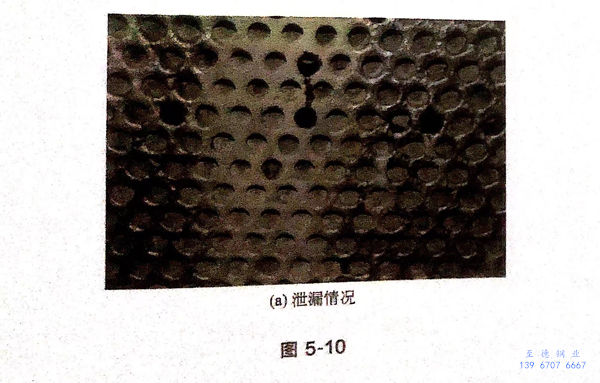

廢熱鍋爐是應用非常廣泛的一種換熱器，在不(bu)銹鋼換(huan)熱管和管板連接處發生應力腐蝕的案例非常多。圖5-10是一廢熱鍋爐發生泄漏的位置，位于換熱管和管板連接處，如圖5-10(a)所示。在上次的檢修過程中也發現了泄漏點，采用堵管的方式進行了處理，如圖5-10(b)所示。

1. 換熱管材料：06Cr18Ni11Ti.

2. 換(huan)熱管(guan)尺寸： 25mm×2mm.

3. 工作環境

  殼(ke)程(cheng)：過熱蒸汽。

  管程：水煤氣（H₂、CO、CO₂、H₂S、NH₃、H₂O等）。

  失效情況：不銹鋼(gang)換(huan)熱管(guan)(guan)和(he)管(guan)(guan)板(ban)連(lian)接處的(de)管(guan)(guan)內有水(shui)滲入，如圖(tu)5-10所示。

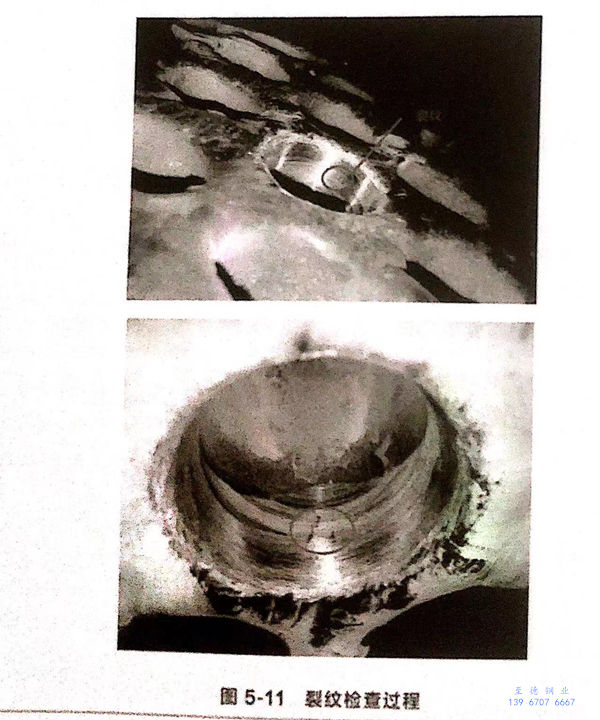

 對泄(xie)漏位置打磨(mo)后，在管內壁發現裂(lie)紋(wen)，隨著深入打磨(mo)，裂(lie)紋(wen)寬度逐漸增大，如圖5-11所示，說明(ming)裂(lie)紋(wen)起源于(yu)換熱管外壁。

 4. 分析過程

 切割一段泄漏的換(huan)熱(re)管(guan)進行分析(xi)。肉眼觀(guan)(guan)察(cha)到(dao)換(huan)熱(re)管(guan)外壁有一凹坑，從凹坑位置開始打(da)磨，在顯微鏡下觀(guan)(guan)察(cha)到(dao)樹枝狀(zhuang)裂(lie)紋(wen)，如(ru)圖5-12所示。

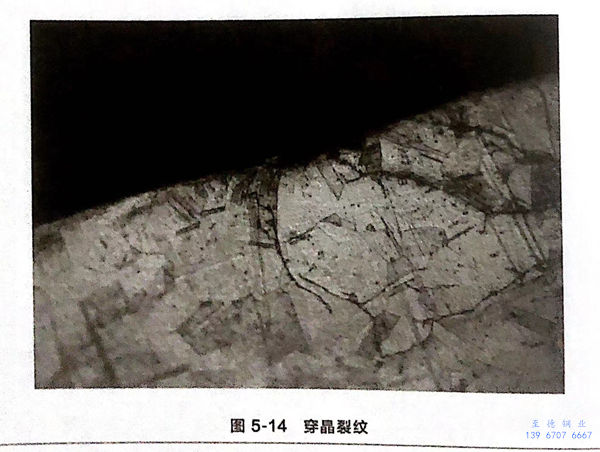

 材料(liao)的(de)金相(xiang)組(zu)織為典型的(de)奧氏(shi)體組(zu)織，如(ru)圖5-13所(suo)示。在顯微鏡下觀察到(dao)有明顯的(de)穿晶裂紋，如(ru)圖5-14所(suo)示。

 同(tong)時，在廢熱(re)鍋爐進口(kou)水中(zhong)檢測出氯離子，綜合分析(xi)可判(pan)斷：不銹鋼換熱(re)管泄(xie)漏是由(you)應(ying)力腐蝕開裂(lie)引起(qi)的。
