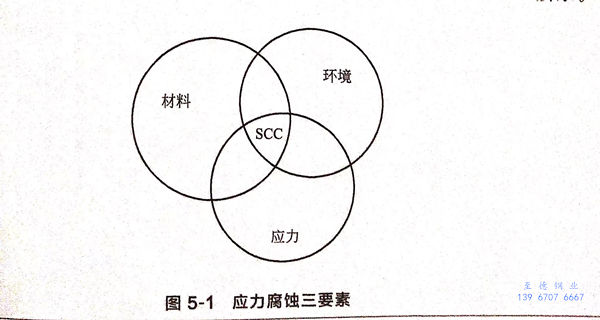

不銹鋼應力(li)腐蝕是(shi)由材料(liao)、環境和應力(li)三者共同作用的結果，如圖(tu)5-1所示。

不同的金屬或合金發生應力腐蝕的環境是不同的，截至目前已發現奧(ao)氏體不銹鋼在含鹵素離子環境、H₂S水溶液、NaOH溶液等40多種介質中都會發生應力腐蝕。應力腐蝕一般具有以下特點。

1. 脆性(xing)斷裂

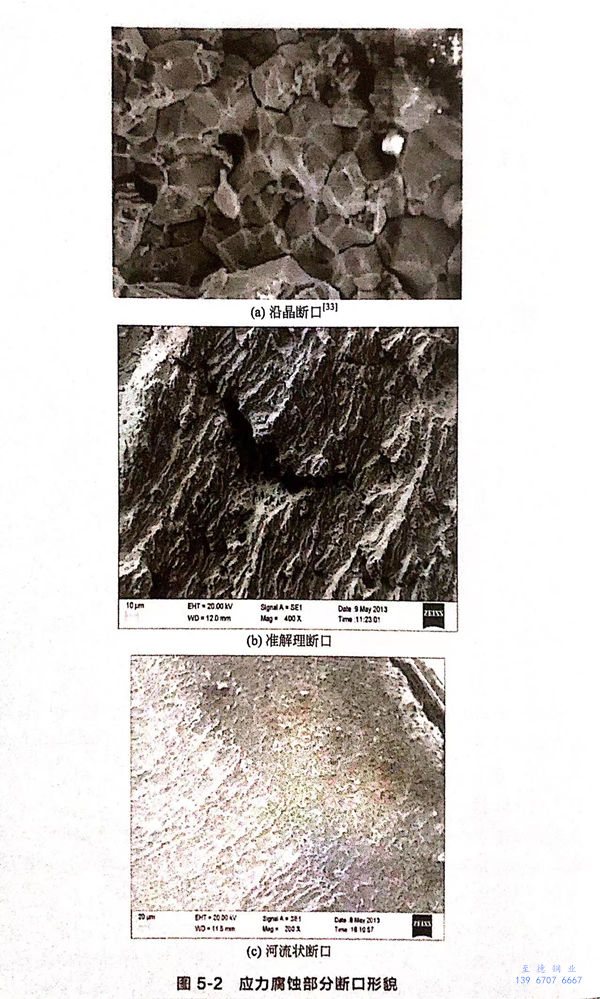

  應(ying)力腐蝕(shi)斷(duan)(duan)口(kou)是(shi)典型(xing)的脆性(xing)斷(duan)(duan)口(kou)，斷(duan)(duan)口(kou)附(fu)近肉眼觀察不到(dao)腐蝕(shi)產物和(he)塑性(xing)變形。斷(duan)(duan)口(kou)形貌(mao)包括河流狀(zhuang)(zhuang)(zhuang)、扇狀(zhuang)(zhuang)(zhuang)、羽毛(mao)狀(zhuang)(zhuang)(zhuang)、魚骨狀(zhuang)(zhuang)(zhuang)等，在宏觀上裂紋(wen)擴(kuo)展垂直(zhi)于應(ying)力方向(xiang)，其形態(tai)有(you)沿(yan)晶型(xing)、穿晶型(xing)和(he)混(hun)合型(xing)，如圖5-2所示。

2. 樹枝狀(zhuang)裂紋(wen)

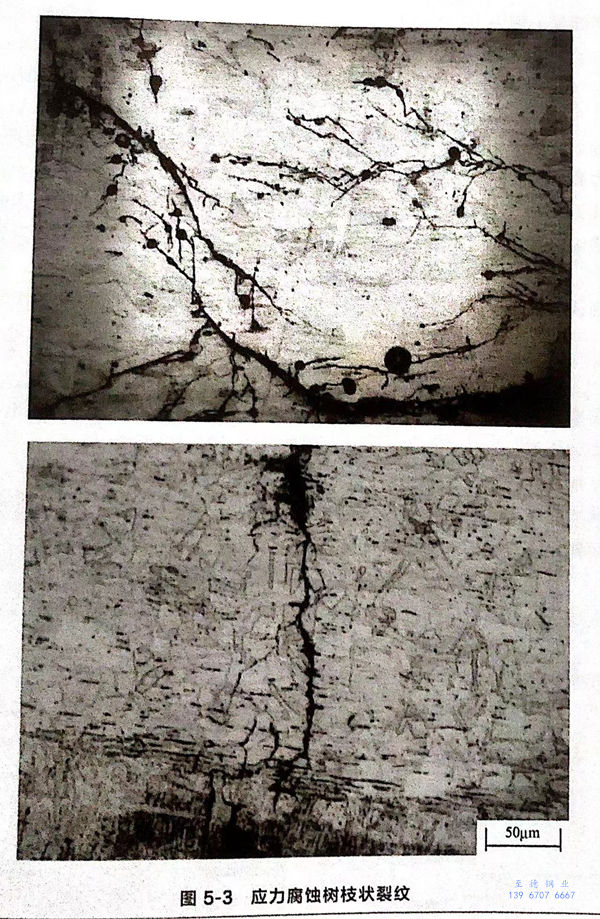

  應力腐蝕裂紋具有典型的樹枝狀特點，這是在腐蝕類型判斷中比較重要的依據。裂紋主干短粗，分支細長。裂紋較深，但寬度較窄。從不同方向觀察到的裂紋形貌是不一樣的，部分裂紋形貌如圖5-3所示。

3. 不確定性

  不確定性一是指產生時間的不確定性；二是指裂紋擴展方向的不確定性。裂紋的萌生時間與環境、應力、材料以及使用狀態有關，其孕育期少則幾天，多則幾十年。裂紋的擴展方向具有一定的隨機性，裂紋主干基本垂直于拉應力方向延伸，而分支在材料的三個幾何方向都有擴展，在擴展過程中具有一定的隨機性。裂紋擴展速度一般為10^-7~10^-4mm/s。
