1. 馬氏體型耐熱鋼焊接工(gong)藝要點


  ①. 常采用(yong)焊(han)(han)條電弧(hu)焊(han)(han)，氬弧(hu)焊(han)(han)和(he)埋弧(hu)自動焊(han)(han) 不(bu)宜采用(yong)氣(qi)焊(han)(han)。


  ②. 應嚴格做好焊(han)(han)(han)件的焊(han)(han)(han)前清理工作，保證焊(han)(han)(han)件、焊(han)(han)(han)材處于低氫(qing)狀態(tai)。


  ③. 宜采(cai)用較大的電流施焊(han)，以減慢焊(han)縫的冷卻速(su)度(du)。


  ④. 必須進(jin)行預(yu)熱。多層焊時，層間溫(wen)(wen)度保(bao)持在預(yu)熱溫(wen)(wen)度以上(shang)，且(qie)焊后應緩冷(leng)。


  ⑤. 焊(han)后應(ying)待焊(han)接(jie)接(jie)頭(tou)冷(leng)至100~150℃(對厚度小于10mm的焊(han)件，可冷(leng)至室(shi)溫），保持1~2h,再進行回火處理。


  ⑥. 焊接工藝參數可參照馬氏體不銹鋼的焊(han)接。


2. 焊接(jie)材(cai)料的選擇及預熱、焊后回火規(gui)范

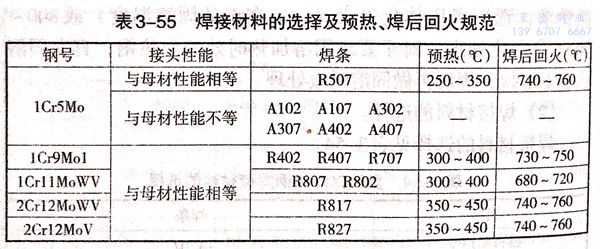

  焊(han)接材料的(de)選(xuan)擇及預(yu)熱，焊(han)后回(hui)火規范見表3-55.
