1. 焊接工(gong)藝要點

  ①. 奧氏體型耐熱(re)鋼(gang)可用于氯弧焊、埋弧自動焊以及點焊、縫焊，其焊接工藝可參考奧氏(shi)體不銹鋼的焊接。

  ②. 焊接時，盡量采用低線能量的工藝參數(shu)。

  ③. 焊(han)條(tiao)電弧(hu)焊(han)應采用短弧(hu)焊(han)，焊(han)條(tiao)不做橫向擺(bai)動。

  ④. 焊接(jie)過程中可以采取(qu)強迫冷卻措施。

  ⑤. 具有(you)(you)裂紋傾向的鋼種應盡量避免選(xuan)用(yong)埋弧焊，因埋弧焊具有(you)(you)較(jiao)大的熱(re)輸(shu)入。

  ⑥. 焊(han)后一(yi)般不進行熱處理(li)，對于剛性大的焊(han)接(jie)件，可(ke)根據性能要求，選用奧氏體化退火(huo)（一(yi)般在鋼的固溶溫度(du)）或800~900℃穩定化處理(li)。對于要求固溶加熱時效(xiao)的耐熱鋼，宜在固溶狀態下焊(han)接(jie)，焊(han)后再做固溶時效(xiao)處理(li)。

2. 焊接(jie)材料的選擇(ze)

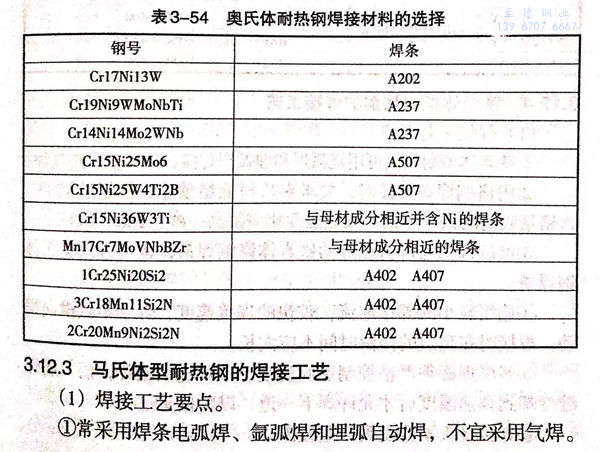

  焊(han)接材料的(de)選擇見(jian)表(biao)3-54.
