1. 鐵素體型耐熱鋼焊接工藝要(yao)點

  ①. 鐵素體型耐熱鋼可用氬弧焊和埋弧焊焊接，但不宜采用氣焊。

  ②. 用鉻(ge)鋼焊(han)(han)條焊(han)(han)接(jie)時，要求(qiu)對母(mu)材低(di)溫預熱(re)，不超(chao)過150℃.含鉻(ge)量(liang)較高(gao)的鐵(tie)素體鋼，預熱(re)溫度相應(ying)提(ti)高(gao)一(yi)些，200~300℃.

  ③. 可以選(xuan)用(yong)與(yu)母材相近的鐵素體鉻(ge)鋼(gang)(gang)焊條(tiao)，也可選(xuan)用(yong)奧氏(shi)體鋼(gang)(gang)焊條(tiao)。

  ④. 選用較(jiao)小的(de)(de)焊接電流，較(jiao)快的(de)(de)焊接速度，焊條(tiao)不(bu)做橫(heng)向擺動(dong)。焊接時(shi)在高溫的(de)(de)停留時(shi)間不(bu)應太(tai)長(chang)。

  ⑤. 多層焊必須嚴格(ge)控制層間溫度(du)(du)，不(bu)可連續施焊，前(qian)一道(dao)焊縫冷卻到預熱溫度(du)(du)后才允許焊下一道(dao)，以防接頭過熱。

  ⑥. 焊(han)接接頭(tou)不得(de)受到嚴(yan)重撞擊(ji)。

  ⑦. 為了提高塑性和韌性，焊后采用空冷的退火處理。一旦焊接接頭出現脆化，短時加熱到600℃后空冷可消除475℃脆性(xing)，加熱到930~950℃后急冷可以消除σ相脆性，得到均勻的鐵素體組織。

2. 焊接(jie)材(cai)料的選擇(ze)及預熱、焊后熱處理規范

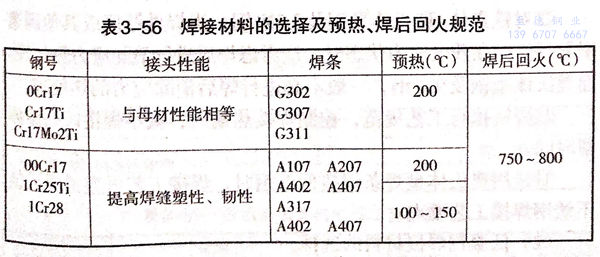

  焊接材料的選擇及(ji)預熱、焊后回(hui)火(huo)規范見表3-56.
