香蕉视频app下载苹果版

00Mo28Ni68Fe2（Hastelloy B-2）

（00Mo28Ni68Fe2）、NS 322 、Hastelloy B2 合金(jin)的(de)化學(xue)成分見(jian)表3-4-1。

一、組織特點

（00Mo28Ni68Fe2）、NS 322 、Hastelloy B2合(he)(he)金(jin)(jin)主要(yao)是為(wei)了防止0Mo28Ni65Fe 合(he)(he)金(jin)(jin)的(de)(de)(de)(de)晶(jing)間(jian)腐蝕(shi)和(he)刀口(kou)腐蝕(shi)而發展起來的(de)(de)(de)(de)。從表3-4-1中(zhong)可知，此合(he)(he)金(jin)(jin)與0Mo28Ni65Fe5 合(he)(he)金(jin)(jin)的(de)(de)(de)(de)主要(yao)區別是化(hua)學(xue)成(cheng)分(fen)中(zhong)碳含(han)量、硅(gui)含(han)量低(di)（C≤0.02%,Si≤0.10%),鐵含(han)量從低(di)于(yu)6%降到低(di)于(yu)2%.由于(yu)碳、硅(gui)、鐵含(han)量的(de)(de)(de)(de)變化(hua)，雖(sui)然(ran)00Mo28Ni68Fe2 合(he)(he)金(jin)(jin)的(de)(de)(de)(de)基體組織(zhi)與0Mo28Ni65Fe5 合(he)(he)金(jin)(jin)并(bing)無差別，然(ran)而在合(he)(he)金(jin)(jin)基體上或沿(yan)晶(jing)界的(de)(de)(de)(de)析(xi)出相就(jiu)有了很大的(de)(de)(de)(de)不同(tong)。最明(ming)顯的(de)(de)(de)(de)特點(dian)是00Mo28Ni68Fe2合(he)(he)金(jin)(jin)的(de)(de)(de)(de)金(jin)(jin)屬間(jian)相和(he)碳化(hua)物析(xi)出相明(ming)顯減少。00Mo28Ni68Fe2 合(he)(he)金(jin)(jin)的(de)(de)(de)(de)耐蝕(shi)性（包括耐全面腐蝕(shi)和(he)耐晶(jing)間(jian)腐蝕(shi)）的(de)(de)(de)(de)性能明(ming)顯提(ti)高。

二、耐(nai)腐(fu)蝕性能

  1. 全面腐蝕(shi)

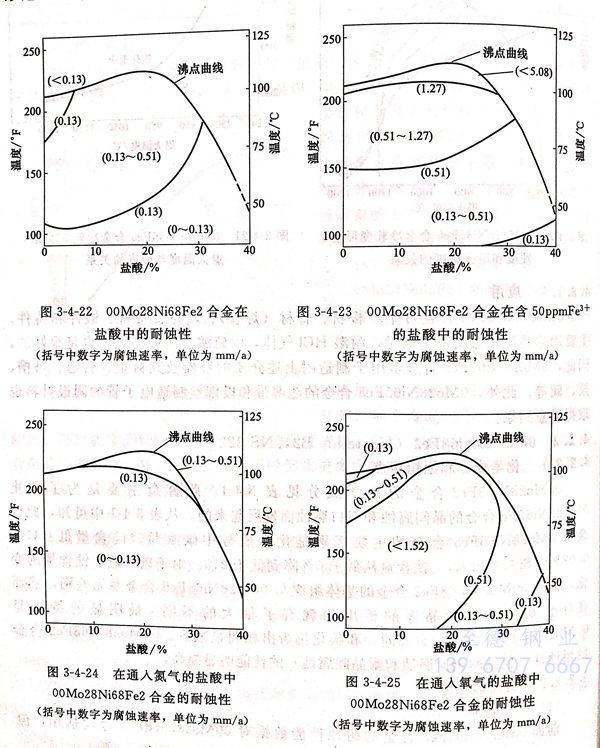

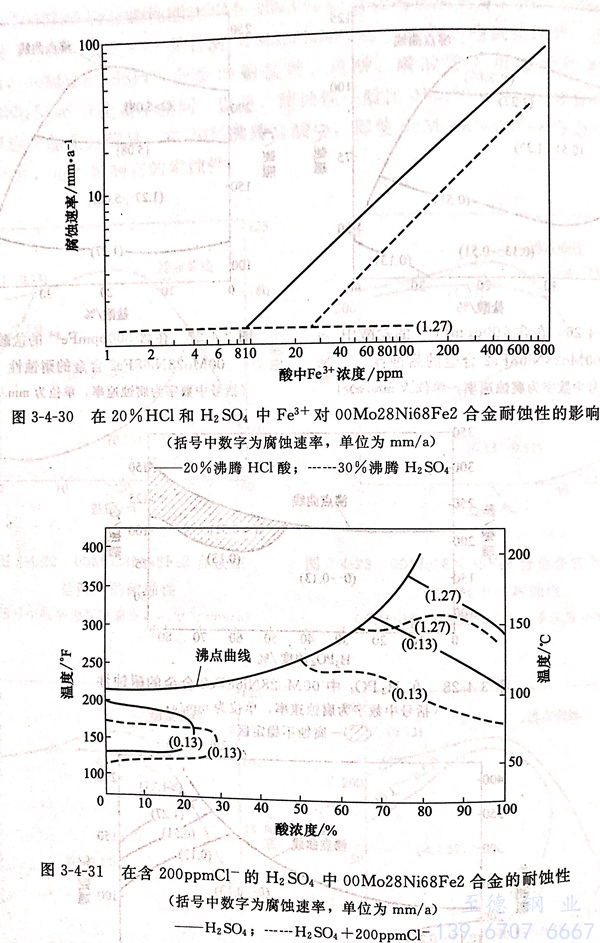

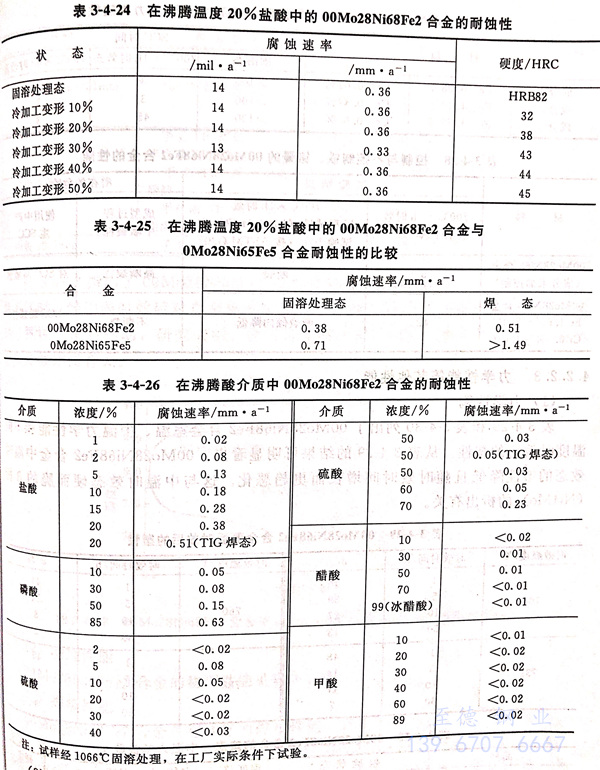

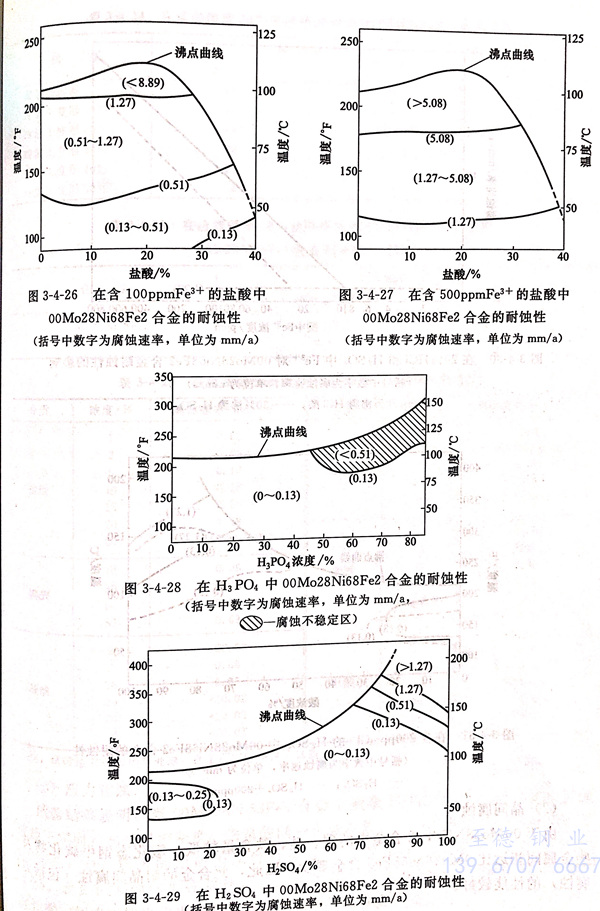

   前(qian)面(mian)0Mo28Ni65Fe5 合(he)(he)金(jin)(jin)(jin)的(de)耐(nai)(nai)蝕(shi)性(xing)(xing)能(neng)(neng)(neng)數(shu)據對(dui)00Mo28Ni68Fe2 也均適用，但00Mo28Ni68Fe2 合(he)(he)金(jin)(jin)(jin)的(de)性(xing)(xing)能(neng)(neng)(neng)比(bi)0Mo28Ni65Fe5合(he)(he)金(jin)(jin)(jin)的(de)性(xing)(xing)能(neng)(neng)(neng)更好。圖(tu)3-4-22~圖(tu)3-4-31及表(biao)3-4-24~表(biao)3-4-26是(shi)針(zhen)對(dui)00Mo28Ni68Fe2 合(he)(he)金(jin)(jin)(jin)的(de)一(yi)些試(shi)驗結果。由這些圖(tu)表(biao)可知，00Mo28Ni68Fe2 合(he)(he)金(jin)(jin)(jin)的(de)耐(nai)(nai)鹽(yan)酸(suan)(suan)、硫(liu)酸(suan)(suan)、磷酸(suan)(suan)等無機酸(suan)(suan)的(de)性(xing)(xing)能(neng)(neng)(neng)特點與(yu)0Mo28Ni65Fe5 合(he)(he)金(jin)(jin)(jin)基本相(xiang)同(tong)。但是(shi)，耐(nai)(nai)蝕(shi)性(xing)(xing)一(yi)般(ban)比(bi)0Mo28Ni65Fe5合(he)(he)金(jin)(jin)(jin)要好，特別是(shi)焊后性(xing)(xing)能(neng)(neng)(neng)尤為明顯(xian)。在20%沸(fei)騰鹽(yan)酸(suan)(suan)中，即使00Mo28Ni68Fe2合(he)(he)金(jin)(jin)(jin)冷加工變形(xing)達(da)50%。也不影響它的(de)耐(nai)(nai)蝕(shi)性(xing)(xing)。

 2. 晶間腐蝕

  由(you)于00Mo28Ni68Fe2 合金(jin)中的碳(tan)、硅、鐵含(han)量較低(di)，敏化(hua)態鋼中碳(tan)化(hua)物及一些金(jin)屬間相遠比(bi)0Mo28Ni68Fe5合金(jin)要少，因此，此合金(jin)的耐晶間腐蝕（包括刀口腐蝕）的性能較好。

 3. 應力(li)腐蝕

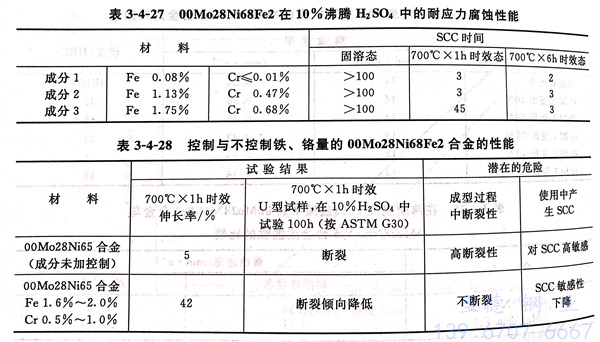

  試驗(yan)結(jie)果表明，當(dang)（00Mo28Ni68Fe2）、NS 322 、Hastelloy B2 合(he)金中殘余Fe≤2%,Cr≤1.0%量(liang)過(guo)低（或趨(qu)于(yu)零時）與適(shi)量(liang)控(kong)制鐵(tie)、鉻(ge)量(liang)的同(tong)一合(he)金相較，中溫(wen)時效態（相當(dang)于(yu)熱成型(xing)或焊接態）時，后者的耐應力腐蝕性(xing)能要比前者為好，結(jie)果見(jian)表3-4-27 和(he)表3-4-28.表3-4-28的結(jie)果還表明，鐵(tie)、鉻(ge)加以適(shi)量(liang)控(kong)制的00Mo28Ni68Fe2 塑性(xing)（伸長率）和(he)成型(xing)性(xing)也均優(you)于(yu)鐵(tie)、鉻(ge)量(liang)未加控(kong)制的合(he)金。

三、力學性能

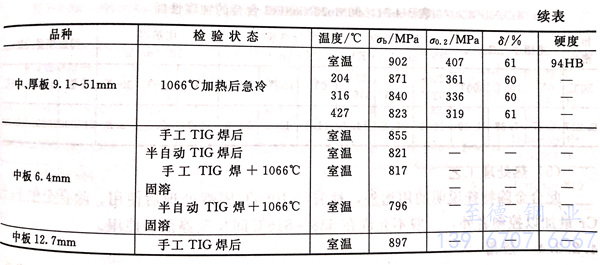

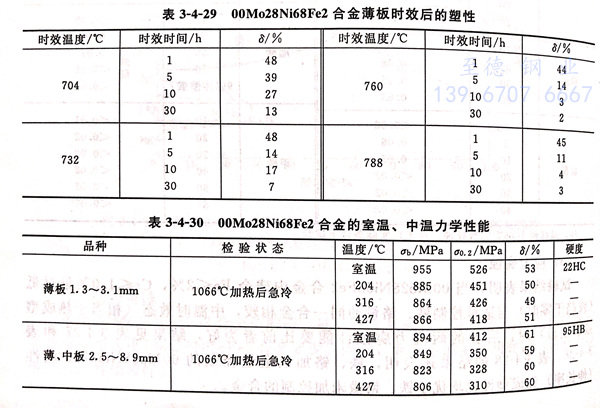

  表(biao)(biao)3-4-29和(he)表(biao)(biao)3-4-30列出了00Mo28Ni68Fe2合(he)金室(shi)溫(wen)(wen)、中(zhong)(zhong)溫(wen)(wen)力(li)學性(xing)能(neng)和(he)不同溫(wen)(wen)度時(shi)效后的(de)塑性(xing)。從表(biao)(biao)3-4-29的(de)結果可明顯(xian)看出，00Mo28Ni68Fe2 合(he)金中(zhong)(zhong)溫(wen)(wen)時(shi)效態的(de)塑性(xing)降低且隨時(shi)效時(shi)間(jian)增長而更趨惡化。這與中(zhong)(zhong)溫(wen)(wen)時(shi)效態硬(ying)而脆的(de)β相（Ni4Mo)的(de)析出有關。

  圖3-4-32指出了00Mo28Ni68Fe2合(he)金(jin)在標準成(cheng)分范圍內，合(he)金(jin)中的(de)Fe+Cr量不同時(shi)，經中溫時(shi)效后對合(he)金(jin)韌性(xing)的(de)影(ying)響。顯然(ran)，Fe+Cr量提高可將沖擊功為100J的(de)曲線向(xiang)右移動(dong)，研究表明，這與合(he)金(jin)中的(de)鐵可抑制β脆性(xing)相的(de)析出，而鉻也(ye)有(you)類(lei)似作用有(you)關(guan)。

四、物理性能(neng)

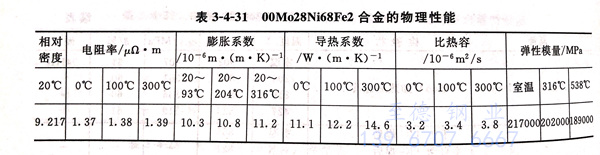

（00Mo28Ni68Fe2）、NS 322 、Hastelloy B2合(he)金(jin)的物理性(xing)能見表3-4-31。

五、焊接(jie)性能(neng)

 （00Mo28Ni68Fe2）、NS 322 、Hastelloy B2合(he)(he)(he)金(jin)具有良好的焊接性(xing)(xing)能，且由于(yu)此合(he)(he)(he)金(jin)中(zhong)碳(tan)、硅、鐵含量(liang)均低，因(yin)而焊后耐(nai)晶間腐(fu)蝕、刀口腐(fu)蝕性(xing)(xing)能較0Mo28Ni65Fe5為佳。當合(he)(he)(he)金(jin)中(zhong)鐵、鉻(ge)量(liang)加(jia)以適(shi)量(liang)控制時(shi)，00Mo28Ni68Fe2合(he)(he)(he)金(jin)的塑(su)、韌性(xing)(xing)，耐(nai)蝕性(xing)(xing)，焊接性(xing)(xing)會更(geng)加(jia)改善。因(yin)此，00Mo28Ni68Fe2 合(he)(he)(he)金(jin)一般(ban)焊后不需再經(jing)熱(re)處(chu)理(li)。此合(he)(he)(he)金(jin)較0Mo28Ni65Fe5 合(he)(he)(he)金(jin)更(geng)適(shi)用(yong)于(yu)制造焊接設(she)備和部(bu)件。

六(liu)、冷、熱(re)加工(gong)及(ji)成(cheng)型性能

  基本與(yu)0Mo28Ni65Fe5合(he)金(jin)類(lei)似。但(dan)是，當(dang)對00Mo28Ni68Fe2 合(he)金(jin)中(zhong)的(de)鐵、鉻量加(jia)以適當(dang)控制時(shi)，其加(jia)工性，特(te)別是熱成型性會有(you)顯著(zhu)改善。

七、熱處理工藝(yi)

  此合金(jin)除(chu)特殊(shu)說明的用(yong)途(tu)外(wai)，都(dou)需經(jing)1066℃固溶處理(li)后使用(yong)。除(chu)合金(jin)中Fe+Cr量加以控制者外(wai)，一(yi)般(ban)不允許在538~816℃間長期停留和(he)使用(yong)。

八(ba)、應用

  （00Mo28Ni68Fe2）、NS 322 、Hastelloy B2 合(he)金可生(sheng)產板(ban)材(cai)(cai)(cai)、管材(cai)(cai)(cai)（焊管）、棒(bang)材(cai)(cai)(cai)、絲材(cai)(cai)(cai)、帶材(cai)(cai)(cai)和(he)(he)鍛(duan)件(jian)。主(zhu)要(yao)(yao)用于耐鹽(yan)酸(suan)、硫酸(suan)、磷酸(suan)和(he)(he)甲酸(suan)等的管道(dao)、容器(qi)及其襯里(li)、反應塔和(he)(he)襯里(li)、泵和(he)(he)閥(fa)件(jian)等。對于要(yao)(yao)求焊接的條件(jian)，最好選(xuan)擇 00Mo28Ni68Fe2 而(er)不要(yao)(yao)選(xuan)用0Mo28Ni65Fe5合(he)金。
