香蕉视频app下载苹果版

00Cr16Ni66Mo16Ti (Hastelloy C-4)

（00Cr16Ni66Mo16Ti）、NS 335、Hastelloy C-4 合金在20世紀70年代問世，它是(shi)在Hastelloy C-276 基礎(chu)上進一步降(jiang)(jiang)碳、降(jiang)(jiang)鐵、去鎢(wu)并加(jia)入了(le)(le)穩(wen)定(ding)化(hua)元素鈦(tai)，從而更加(jia)提(ti)高(gao)了(le)(le)合金的(de)耐晶間腐蝕性(xing)，使此合金的(de)組織(zhi)熱(re)(re)穩(wen)定(ding)性(xing)較前述 Hastelloy C-276更佳，從而為此合金制造(zao)需要的(de)焊接和熱(re)(re)成型設(she)備提(ti)供了(le)(le)條件(jian)。

一、化學成分和組(zu)織(zhi)特(te)點

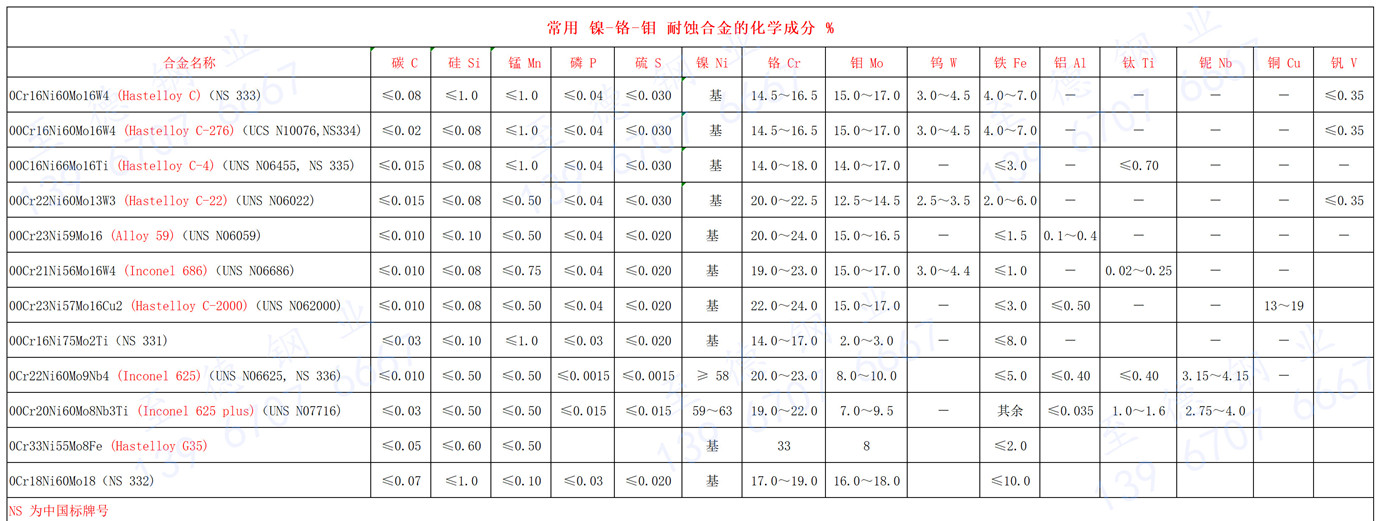

（00Cr16Ni66Mo16Ti）、NS 335、Hastelloy C-4 合金(jin)的(de)化學(xue)成分(fen)見表(biao)3-5-1,此合金(jin)的(de)典型(xing)控制(zhi)成分(fen)見表(biao)3-5-35。它的(de)組織結構與0Cr16Ni60Mo16W4和00Cr16Ni60Mo16W4基本相同，僅是鉻(ge)碳化物和金(jin)屬間相，例如μ相（Ni,Fe,Co)3(W,Mo,Cr)的(de)數量更少。

二、耐(nai)腐蝕(shi)性能

 1. 全(quan)面腐蝕

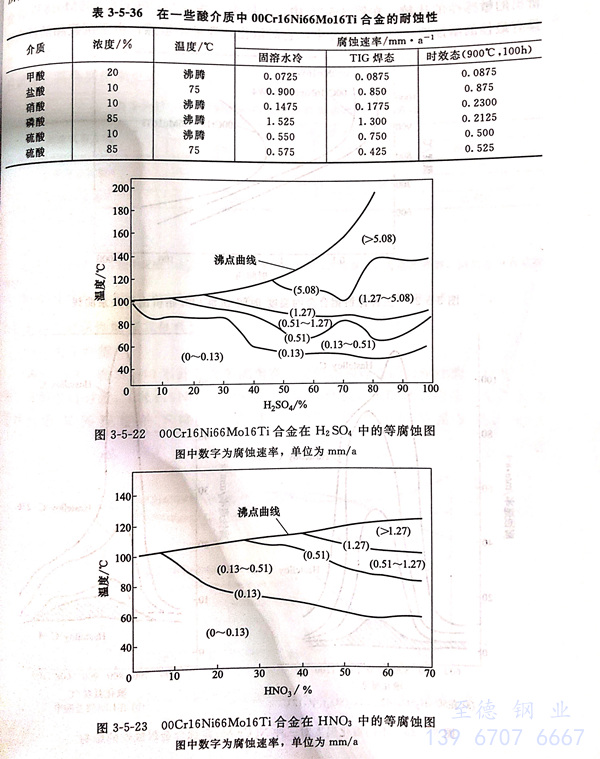

 0Cr16Ni60Mo16W4 和(he) 00Cr16Ni60Mo16W4 兩種合金(jin)(jin)的耐(nai)蝕性(xing)數據均可供00Cr16Ni66Mo16Ti參(can)考使用。由(you)于此(ci)合金(jin)(jin)碳(tan)、鐵含量低(di)，碳(tan)化(hua)物、金(jin)(jin)屬(shu)間相析出數量少(shao)，因(yin)而在(zai)一(yi)(yi)些介質中耐(nai)全面(mian)腐蝕性(xing)能(neng)優于0Cr16Ni60Mo16W4 和(he)00Cr16Ni60Mo16W4 合金(jin)(jin)，特(te)別(bie)是焊后性(xing)能(neng)表(biao)現更加明顯。但(dan)是，由(you)于00Cr16Ni66Mo16Ti合金(jin)(jin)中不(bu)含鎢，因(yin)此(ci)在(zai)固(gu)溶態耐(nai)鹽(yan)酸(suan)等還原性(xing)酸(suan)的性(xing)能(neng)可能(neng)有所降低(di)。表(biao)3-5-36及圖(tu)3-5-22和(he)圖(tu)3-5-23系一(yi)(yi)些腐蝕試驗結果(guo)。

 2. 晶間(jian)腐蝕

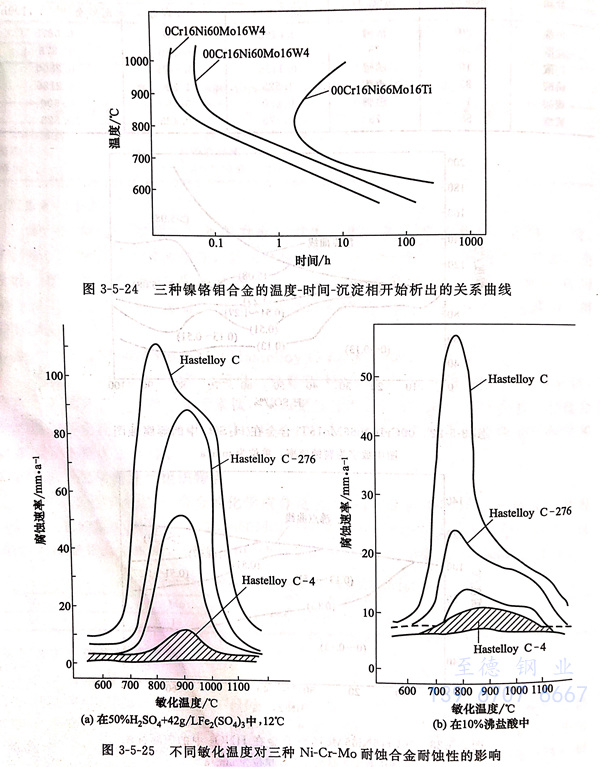

  圖(tu)(tu)(tu)3-5-24和(he)圖(tu)(tu)(tu)3-5-25系(xi)經不同敏化(hua)溫度(du)、時間(jian)熱處理后，0Cr16Ni60Mo16W4 和(he) 00Cr16Ni60Mo16W4 和(he)00Cr16Ni66Mo16Ti 三(san)種(zhong) Ni-Cr-Mo合金(jin)(jin)耐(nai)蝕性(xing)和(he)沉淀相析出的(de)(de)敏感性(xing)的(de)(de)比(bi)較(jiao)。在(zai)圖(tu)(tu)(tu)3-5-25中，不同溫度(du)敏化(hua)后00Cr16Ni66Mo16Ti 合金(jin)(jin)具有(you)最(zui)佳(jia)的(de)(de)耐(nai)蝕性(xing)，在(zai)三(san)種(zhong)合金(jin)(jin)中，它對敏化(hua)處理最(zui)不敏感；由于(yu)沉淀相的(de)(de)析出行為直接與其晶(jing)間(jian)腐(fu)蝕敏感性(xing)有(you)關，因(yin)此，圖(tu)(tu)(tu)3-5-24表(biao)明，三(san)種(zhong)合金(jin)(jin)中00Cr16Ni66Mo16Ti合金(jin)(jin)晶(jing)間(jian)腐(fu)蝕傾向也是最(zui)低的(de)(de)。

 3. 加速腐蝕(shi)試(shi)驗

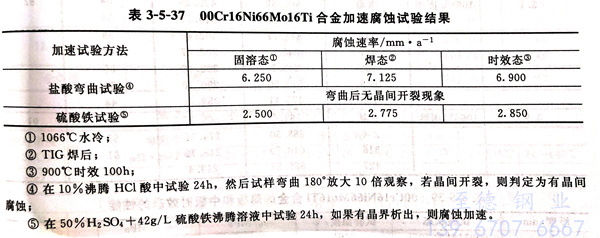

  為了(le)對 00Cr16Ni66Mo16Ti合金進(jin)(jin)行(xing)(xing)質量控制，通常采用(yong)比實際介(jie)質更(geng)為苛刻(ke)的腐蝕(shi)試驗條(tiao)件來進(jin)(jin)行(xing)(xing)加速試驗。目(mu)的是確定該(gai)材料(liao)是否適(shi)應工廠的實際使用(yong)條(tiao)件。加速腐蝕(shi)試驗方法(fa)與00Cr16Ni60Mo16W4相(xiang)同，系進(jin)(jin)行(xing)(xing)鹽酸(suan)彎曲試驗和硫酸(suan)鐵試驗，其典型結果見表3-5-37。

四、力(li)學性(xing)能(neng)

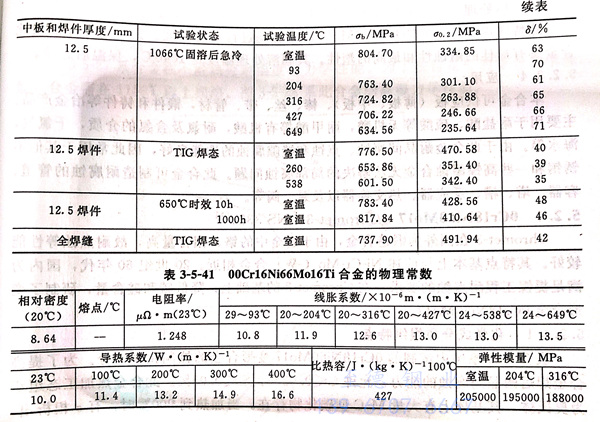

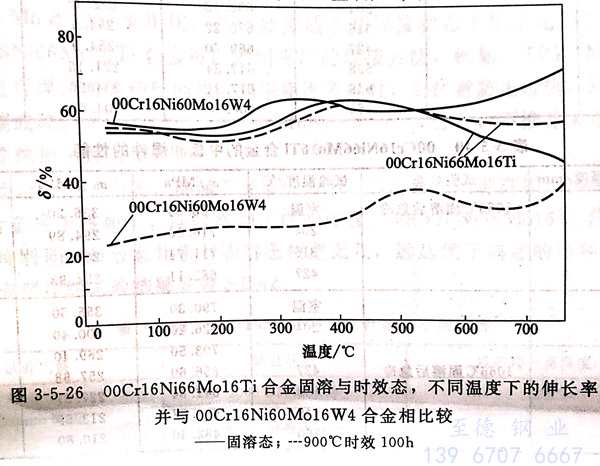

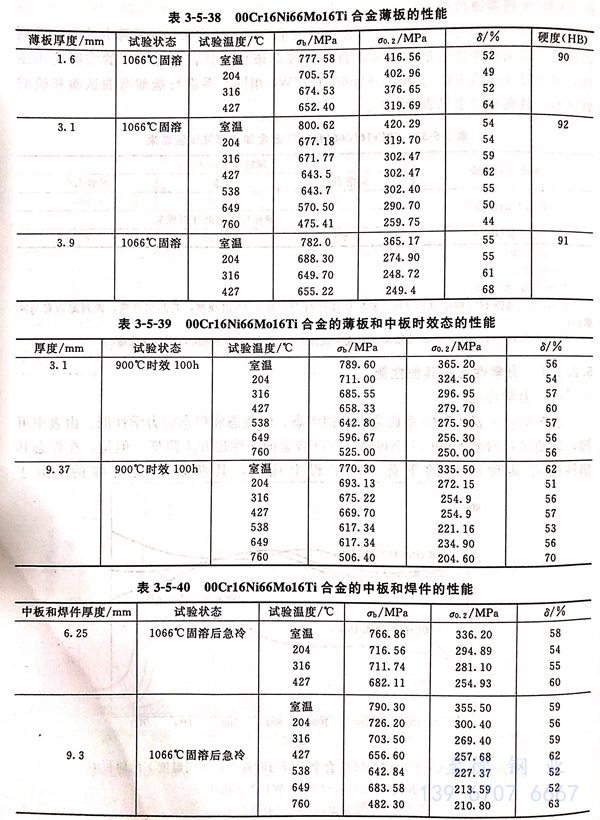

  表(biao)3-5-38~表(biao)3-5-40系此合金(jin)的固溶態、時效態和焊(han)態的力學性(xing)(xing)能。由(you)表(biao)中可知，即使(shi)經過時效，00Cr16Ni66Mo16Ti合金(jin)的塑性(xing)(xing)也并未降(jiang)低(di)。但(dan)是(shi)，在焊(han)態其(qi)(qi)塑性(xing)(xing)則有某(mou)種(zhong)程度的下(xia)降(jiang)。在工程上應用，其(qi)(qi)塑性(xing)(xing)仍是(shi)足夠的。由(you)于 00Cr16Ni66Mo16Ti 合金(jin)時效后沉淀相比 00Cr16Ni60Mo16W4 合金(jin)少，因此其(qi)(qi)固溶和時效的塑性(xing)(xing)并無明顯差別，見圖 3-5-26。

五、物(wu)理(li)性能

  00Cr16Ni66Mo16Ti 合金的(de)物理常數(shu)列(lie)入表3-5-41。

六、焊接性能

 由(you)于00Cr16Ni66Mo16Ti、NS 335、Hastelloy C-4 合(he)合(he)金(jin)可焊(han)性能好，焊(han)后具有高耐蝕性，因此，與前述兩種Ni-Cr-Mo耐蝕合(he)金(jin)相比，此合(he)金(jin)更適于在焊(han)接狀態下用于化學工業等(deng)工業中。00Cr16Ni66Mo16Ti合(he)金(jin)可以采用常用的(de)焊(han)接方法，例如，TIG、MIG、手(shou)工電弧焊(han)等(deng)進行焊(han)接而無(wu)任(ren)何困難(nan)。當(dang)采用埋弧焊(han)時，要注意防止(zhi)過熱，同時溶劑中不(bu)允許含碳或(huo)硅。對于耐蝕用途的(de)00Cr16Ni66Mo16Ti合(he)金(jin)，不(bu)推薦采用乙炔焊(han)。

七、冷(leng)熱加(jia)工及成型性(xing)能(neng)

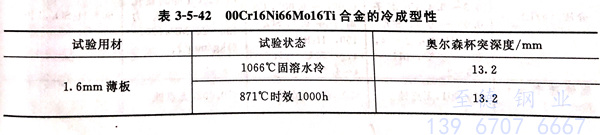

 由于此合(he)金中不含鎢，高(gao)溫下(xia)變形(xing)抗力小，因(yin)而較(jiao)前(qian)兩種(zhong)高(gao)鉬(mu)、高(gao)鎢的(de)(de)Ni-Cr-Mo耐蝕合(he)金易于熱加工(gong)，同時冷加工(gong)性能(neng)(neng)亦佳。00Cr16Ni66Mo16Ti合(he)金的(de)(de)冷成型性能(neng)(neng)，特別(bie)是在(zai)時效態幾乎與固(gu)溶態相差無幾，遠遠優于前(qian)述的(de)(de)兩種(zhong)Ni-Cr-Mo合(he)金。冷成型性的(de)(de)試(shi)驗結果見表3-5-42。

八、熱處理

  除(chu)特(te)殊規(gui)定外，00Cr16Ni66Mo16Ti、NS 335、Hastelloy C-4 合金均進行固溶處(chu)理(li)(li)。只有(you)這樣才(cai)能使此合金具(ju)有(you)最(zui)佳(jia)的(de)耐蝕性(xing)和最(zui)高(gao)的(de)塑(su)性(xing)。其(qi)固溶處(chu)理(li)(li)溫度是(shi)1040℃,保溫后急冷(leng)。

九、應用

  本合(he)(he)金(jin)可(ke)供應板（薄板、中板）、棒、絲(si)、帶、管(guan)材，鍛件和鑄件等冶金(jin)產(chan)品(pin)。主(zhu)要用于耐鹽(yan)酸、硫酸等無機酸，耐甲酸等有機酸，耐氯(lv)及含氯(lv)的介質，干氯(lv)氣，海水等。由于此(ci)(ci)合(he)(he)金(jin)耐晶間腐(fu)蝕(shi)、點蝕(shi)和縫隙腐(fu)蝕(shi)的性能(neng)良好，因此(ci)(ci)常用于其他不銹鋼和一些高(gao)鎳耐蝕(shi)合(he)(he)金(jin)無法解決的局部腐(fu)蝕(shi)問題。此(ci)(ci)合(he)(he)金(jin)可(ke)制造耐腐(fu)蝕(shi)的管(guan)道、容(rong)器(qi)(qi)、塔、槽、反應器(qi)(qi)、熱(re)交換(huan)器(qi)(qi)以及泵、閥等。
