香蕉视频app下载苹果版

00Cr22Ni47Mo7Cu2Nb（Hastelloy G-3）

 為了提高 (0Cr22Ni47M06.5Cu2Nb2) 、Hastelloy G 合(he)金的耐晶間腐蝕性能，降低合金中的碳量到≤0.015%,為了降低合金成本將合金中鈮量降到了≤0.5%, 開發出了（00Cr22Ni48Mo7Cu2Nb）、 Hastelloy G3合(he)金(jin)，其應用范圍與Hastelloy G合金基本相同。

一(yi)、化(hua)學成分和組織特點

 （00Cr22Ni48Mo7Cu2Nb）、 Hastelloy G3的化學成(cheng)分(fen)見表。

  此合金的(de)(de)組(zu)織特點與前述0Cr22Ni47Mo6.5Cu2Nb2合金基本相同(tong)，只是(shi)在敏態合金中所析出的(de)(de)碳化物有顯著減少(shao)。

二(er)、耐腐蝕性能

   1. 全面腐蝕

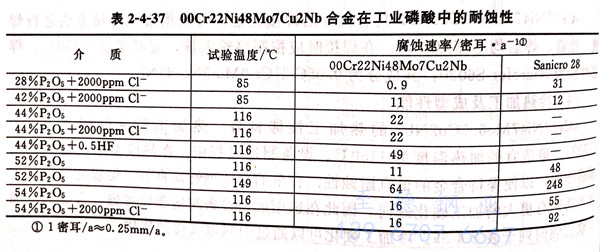

  00Cr22Ni48Mo7Cu2Nb合金在一些酸介質中的耐蝕性見表2-4-37~表2-4-39。從表2-4-37中結果可知，含HF的工業磷酸要比含2000ppm Cl^-的工業磷酸具有更強的腐蝕性；常用于濕法磷酸的 Sanicro 28 (00Cr27Ni31Mo3Cu)合金，其耐蝕性要遠較00Cr22Ni48Mo7Cu2Nb合金為低，G3合金中高鉬量的有效作用是顯而易見的。

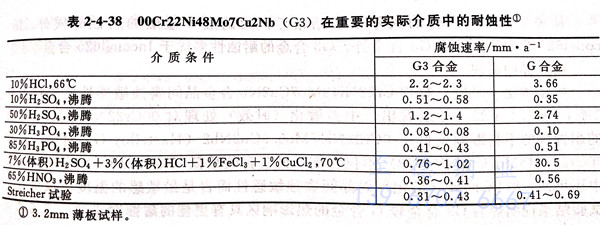

  從表2-4-38所列出的在化學工業、動力工業和紙漿及造紙工業所遇到的介質環境中的腐蝕試驗結果中可以看出，在10%HCl;50%H₂SO₄;85%H₃PO₄;7%H₂SO₄+3%HCl+1%FeCl₃+1%CuCl₂ 和 Streicher 試驗中，G3合金的耐蝕性要優于G合金，而在30%磷酸中，G3和G合金耐蝕性相近，但在10%硫酸中，G合金的耐蝕性優于G3合金。

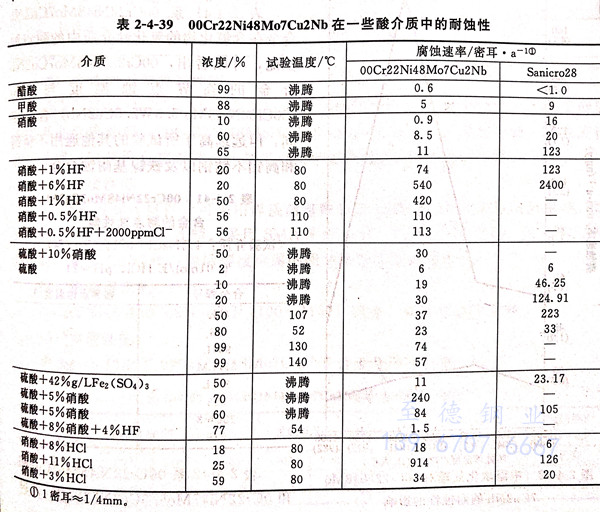

  從表2-4-39所進行的(de)(de)大量試驗(yan)結(jie)果看，除硝酸十鹽酸的(de)(de)腐蝕(shi)介質外(wai)(wai)，Inconel 625的(de)(de)耐(nai)蝕(shi)性(xing)優于(yu)G3合(he)金(jin)外(wai)(wai)，G3合(he)金(jin)的(de)(de)耐(nai)蝕(shi)性(xing)多優于(yu)Inconel 625合(he)金(jin)。

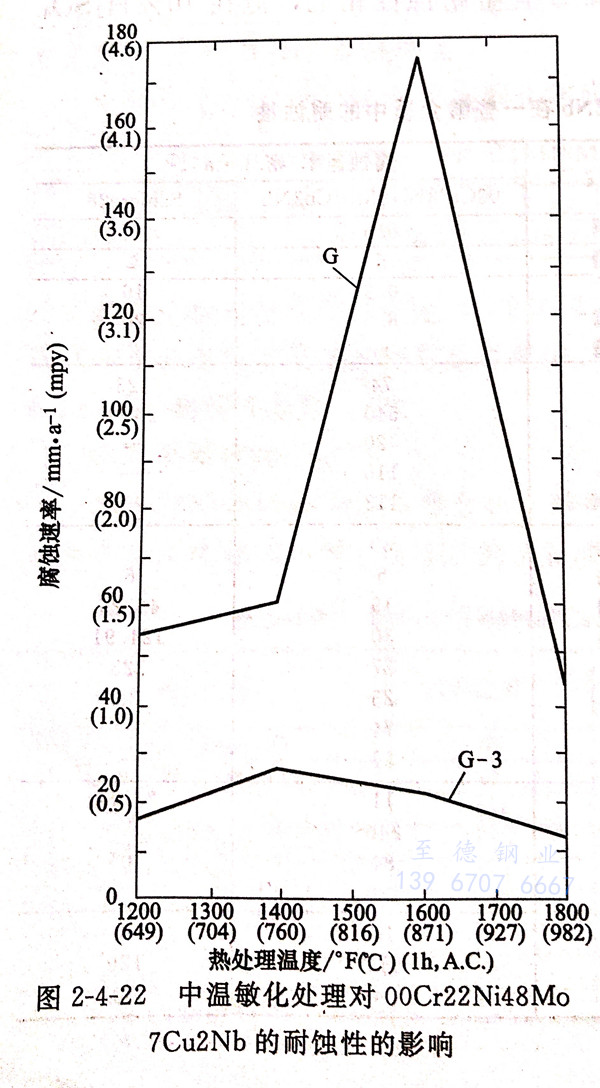

  2. 晶(jing)間腐蝕(shi)

   中(zhong)溫敏(min)(min)化（時(shi)效(xiao)）對00Cr22Ni48Mo7Cu2Nb合(he)金晶間(jian)腐蝕(shi)敏(min)(min)感性的影(ying)響(xiang)見表(biao)2-4-40和 圖2-4-22。可(ke)以看(kan)出(chu)，中(zhong)溫敏(min)(min)化（時(shi)效(xiao)）處理(li)對00Cr22Ni48Mo7Cu2N6的耐蝕(shi)性的不利影(ying)響(xiang)要低于0Cr22Ni47Mo6.5Cu2Nb2(Hastelloy G)合(he)金。這(zhe)與0Cr22Ni48Mo7Cu2Nb(G3)不僅含鈮，而且含碳量低（≤0.015%)有關。從表(biao)中(zhong)還可(ke)知，871℃時(shi)效(xiao)（敏(min)(min)化）對晶間(jian)腐蝕(shi)敏(min)(min)感性而言是最(zui)敏(min)(min)感的溫度。根據(ju)這(zhe)一式驗結(jie)果說明焊后G3合(he)金較G合(he)金的熱影(ying)響(xiang)區具有更佳的耐蝕(shi)性。

 3. 點蝕和縫(feng)隙腐蝕

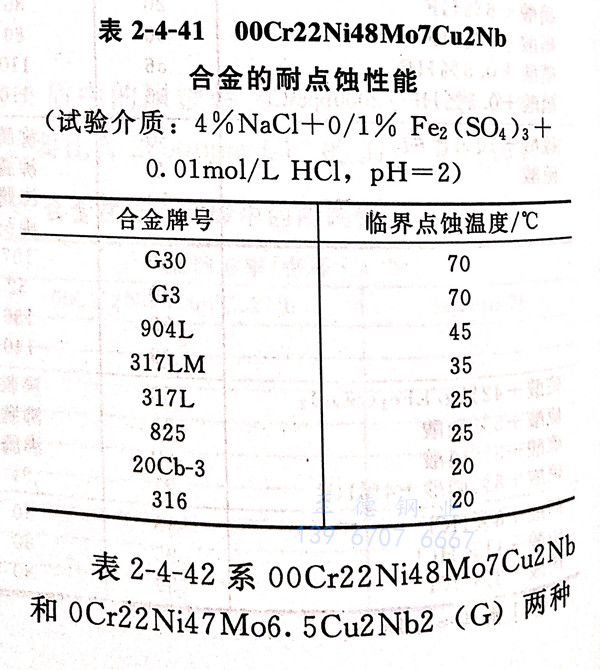

  表(biao)2-4-41 系 00Cr22Ni48Mo7Cu2Nb合金在含(han)氯化物的氧(yang)化性(xing)介質中的耐點蝕性(xing)能，可以(yi)(yi)看出，00C+22Ni48Mo7Cu2Nb合金的臨界點蝕溫度與G 30（00Cr30Ni43Mo5.5W2.5Cu2Nb)合金相同，但遠遠高于(yu)所試驗(yan)的其(qi)他通用(yong)不銹鋼和高鉬不銹鋼以(yi)(yi)及鐵鎳基(ji)耐蝕合金。

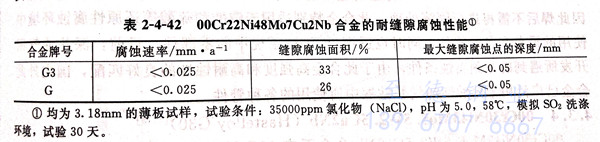

  表 2-4-42 系(xi) 00Cr22Ni48Mo7Cu2Nb 和 0Cr22Ni47M06.5Cu2Nb2 兩種合金的(de)縫隙腐蝕性能(neng)試(shi)驗結果。兩種合金間沒有明顯差別，但 Hastelloy G3的(de)縫隙腐蝕面積要稍高于(yu) Hastelloy G 合金。

三、力學性(xing)能(neng)

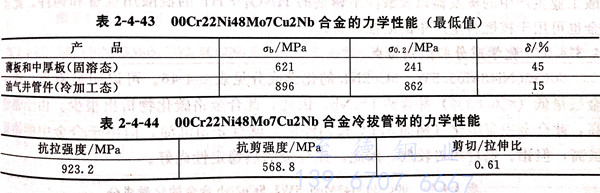

  00Cr22Ni48Mo7Cu2Nb合金具有(you)良好的(de)力學性(xing)能，其(qi)最低值(zhi)見表2-4-43。冷(leng)拔(ba)管(guan)材的(de)典型(xing)力學性(xing)能見表2-4-44。

四、冷(leng)熱(re)加(jia)工(gong)和成型性能

  00Cr22Ni48Mo7Cu2Nb 合金(jin)的冷熱(re)加(jia)工(gong)和成型性與G合金(jin)類似，但(dan)熱(re)成型后不需(xu)再進行(xing)熱(re)處理。00Cr22Ni48Mo7Cu2Nb 合金(jin)冷加(jia)工(gong)（或冷成型前(qian)）需(xu)先進行(xing)固溶處理，以(yi)獲得足夠塑性，冷加(jia)工(gong)過(guo)程中要及時進行(xing)中間退火處理。

五、焊(han)接性能

 Hastelloy G3合金(jin)可焊(han)(han)性良好(hao)，可采用焊(han)(han)接(jie)高(gao)鎳耐蝕合金(jin)通用的各種方法(fa)進行焊(han)(han)接(jie)。焊(han)(han)后一般不需再進行固(gu)溶處理(li)。采用SMAW焊(han)(han)接(jie)時，可采用G3焊(han)(han)條，采用GSAW焊(han)(han)接(jie)時，采用G3焊(han)(han)絲(si)，焊(han)(han)后焊(han)(han)接(jie)金(jin)屬的耐蝕性與母材基(ji)本(ben)相當。

六、熱處理(li)工藝

  00Cr22Ni48Mo7Cu2Nb 可于(yu)1100~1150℃加熱，保溫后快冷處理。

七、物理(li)性能

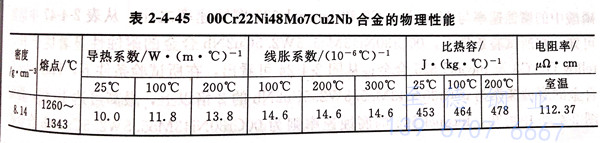

  表2-4-45 列出(chu)了00Cr22Ni48Mo7Cu2Nb合金(jin)的物理性能。

八、應用

  00Cr22N48Mo7Cu2Nb合(he)(he)金(jin)的應用(yong)(yong)(yong)(yong)基(ji)本與G合(he)(he)金(jin)相同。由于(yu)此(ci)合(he)(he)金(jin)碳最很(hen)低，因(yin)此(ci)焊后(hou)不(bu)需再進行固溶處理(li)。此(ci)合(he)(he)金(jin)特(te)別(bie)適(shi)(shi)用(yong)(yong)(yong)(yong)于(yu)磷酸和硫酸等還原性(xing)腐(fu)蝕環(huan)境(jing)中(zhong)使(shi)用(yong)(yong)(yong)(yong)的設(she)備和各種構(gou)件，同時也適(shi)(shi)用(yong)(yong)(yong)(yong)于(yu)FGD系統中(zhong)的零部件。目前，深(shen)井油氣田開發所(suo)遇到的苛刻腐(fu)蝕條件，由于(yu)此(ci)合(he)(he)金(jin)高強度和高耐(nai)蝕性(xing)的良好匹配，國內(nei)外此(ci)合(he)(he)金(jin)已廣泛(fan)用(yong)(yong)(yong)(yong)于(yu)熱酸性(xing)油氣井鉆(zhan)探中(zhong)所(suo)使(shi)用(yong)(yong)(yong)(yong)的各種管件。
