不銹鋼化學著色配方 4 (見表8-9)的說明(ming)

本配方由北京航空航天大學材料系 朱立群、李曉南、劉晨敏提出，研究了3Cr13馬氏(shi)體不(bu)銹鋼(gang)在含有添加劑的低濃度鉻酐－硫酸溶液中，進行化學著色處理的過程。

1. 添加劑(ji)的(de)作(zuo)用和影(ying)響(xiang)

 ①. 著(zhu)色(se)劑S

   著色劑的(de)加入不(bu)僅可以擴大(da)著色色澤范圍，還可降(jiang)低鉻酐含(han)量。表8-13是(shi)其他成分不(bu)變的(de)情況下(xia)，不(bu)同含(han)量的(de)著色劑S對著色膜(mo)外觀的(de)影響。

   隨著(zhu)色(se)(se)劑S含量(liang)的(de)增(zeng)加，著(zhu)色(se)(se)外觀(guan)由黃色(se)(se)變(bian)到(dao)黑色(se)(se)。含量(liang)超過40g/L,色(se)(se)澤變(bian)化不大(da)。要根據色(se)(se)澤的(de)需(xu)要確定著(zhu)色(se)(se)劑S的(de)含量(liang)。

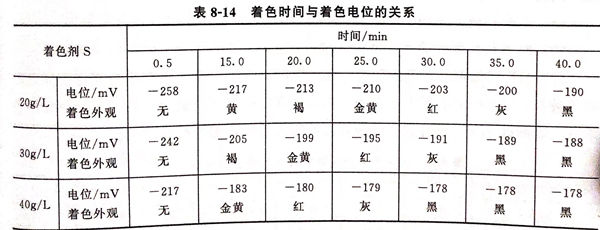

   從表8-14可(ke)知，在著(zhu)(zhu)(zhu)色(se)(se)(se)(se)劑(ji)(ji)S含量(liang)不(bu)同的(de)溶液中，隨著(zhu)(zhu)(zhu)著(zhu)(zhu)(zhu)色(se)(se)(se)(se)時(shi)間(jian)(jian)的(de)延長，氧化膜(mo)增(zeng)厚(hou)，表面電位(wei)逐漸正移，電位(wei)變化范(fan)圍(wei)為40~54mV.當氧化膜(mo)增(zeng)長到(dao)一定(ding)厚(hou)度(du)，著(zhu)(zhu)(zhu)色(se)(se)(se)(se)電位(wei)基(ji)本達到(dao)恒定(ding)時(shi)，表面呈現灰(hui)色(se)(se)(se)(se)、黑(hei)色(se)(se)(se)(se)。此外(wai)，隨著(zhu)(zhu)(zhu)著(zhu)(zhu)(zhu)色(se)(se)(se)(se)劑(ji)(ji)濃(nong)度(du)的(de)增(zeng)加(jia)，不(bu)銹(xiu)鋼開始著(zhu)(zhu)(zhu)色(se)(se)(se)(se)電位(wei)和(he)達到(dao)黑(hei)色(se)(se)(se)(se)時(shi)的(de)電位(wei)，比低濃(nong)度(du)著(zhu)(zhu)(zhu)色(se)(se)(se)(se)劑(ji)(ji)時(shi)的(de)電位(wei)要正，膜(mo)層(ceng)達到(dao)深色(se)(se)(se)(se)的(de)時(shi)間(jian)(jian)縮短。表明著(zhu)(zhu)(zhu)色(se)(se)(se)(se)劑(ji)(ji)在形成彩(cai)色(se)(se)(se)(se)膜(mo)層(ceng)的(de)過程中有利于膜(mo)層(ceng)的(de)著(zhu)(zhu)(zhu)色(se)(se)(se)(se)。

②. 穩定劑M

 表8-15為穩定(ding)劑對著色外觀(guan)的影響(xiang)。

 由表8-15可(ke)知，穩定劑的加入，可(ke)使表面顏色更加鮮艷，有利于(yu)提高著(zhu)色液(ye)的穩定性。

③. 促進(jin)劑(ji)V

 表8-16為促進劑對著色(se)外(wai)觀的影(ying)響。

 由表8-16可(ke)知，促進(jin)(jin)劑對表面色(se)澤的影響很大，對形成黑(hei)色(se)膜(mo)起到了促進(jin)(jin)作用(yong)，若不(bu)(bu)需(xu)要黑(hei)色(se)膜(mo)層，在著色(se)液中可(ke)不(bu)(bu)加促進(jin)(jin)劑。

2. 著色時間的影響(xiang)

 在(zai)配(pei)方4的化(hua)學著色液中(zhong)，在(zai)3Cr13不銹鋼表面上隨(sui)著著色時間的不同，可以獲得黃色、紅紫(zi)色、灰色、黑色等多種(zhong)色澤(ze)。鉻酐濃度為普通化(hua)學著色液中(zhong)的1/4~1/3,有利于環保(bao)。

3. 獲得的膜層(ceng)具(ju)有(you)良好(hao)的耐(nai)磨性(xing)和耐(nai)候性(xing)
