擠壓機的工作主要取決于工模具，首先是不銹鋼管芯棒和擠壓模的使用壽命及其尺寸的穩定性。正確地加熱坯料，平穩而沒有沖擊地操縱擠壓機，及時而充分地冷卻和潤滑工模具，以及工模具正確地預熱，所有這些對擠壓工模具的使用壽命有決定性的影響。

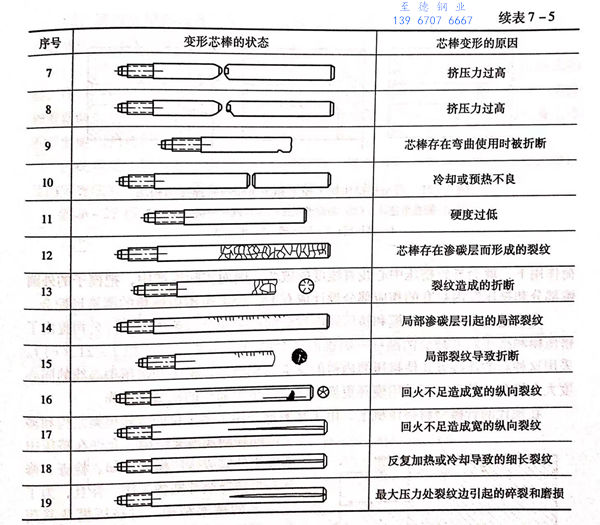

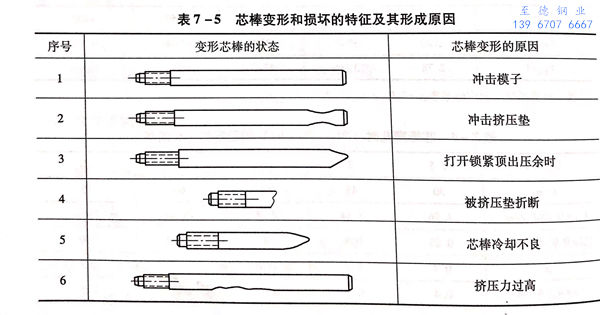

  表7-5中列出了使用在15MN(1500t)和25MN(2500t)臥式擠壓機(ji)上的中等(deng)尺寸芯棒的幾(ji)種變形和損壞的特征。

  芯棒直徑(jing)35mm,材料為3Cr2W8V,硬(ying)度(du)HRC=47~51,相應的瞬時抗力為1500~1700MPa,螺紋(wen)部(bu)分HRC=31~38。具有上(shang)述硬(ying)度(du)的芯棒多半使用(yong)時會損壞(huai)，在(zai)芯棒上(shang)產(chan)生縱(zong)向裂紋(wen)。這(zhe)些裂紋(wen)擴(kuo)大并形成(cheng)細的橫向裂紋(wen)，導(dao)致芯棒橫向斷裂。當(dang)芯棒熱(re)處理后的硬(ying)度(du)降低至(zhi)HRC=48時，可以使其(qi)壽命得到提高。
