一(yi)、不銹鋼化(hua)學鍍鎳(nie)層的檢測
1. 外(wai)觀
不銹鋼化學鍍鎳(nie)層應光亮、平滑、致(zhi)密(mi)。
2. 孔隙率
鍍層厚度10μm,按(an)ASTM B 733-90方(fang)法檢測應(ying)無孔隙。
3. 附著力
①. 熱法
試件加(jia)熱(re)到150℃,保持1小時(shi),然后在冷(leng)水(shui)中急冷(leng)，鍍層不起泡、不脫皮(pi)。
②. 劃痕法
將(jiang)鍍好的不銹鋼試片用硬質(zhi)鋼刀把(ba)鍍層劃成(cheng)1mm2格子(zi)100個，劃線(xian)深度達到(dao)基(ji)體，觀(guan)察鍍層是否起皮(pi)，數出起皮(pi)格子(zi)數目，用未起皮(pi)格子(zi)的百分數表示結(jie)合力(li)強弱(ruo)。
4. 沉積速(su)率(lv)測定
稱重法：用分析天平稱重法計算單位時間內(nei)不銹鋼(gang)試片在沉(chen)積前后的重量差來求得沉(chen)積速率。
5. 耐(nai)蝕性
①. 硝酸法
鍍(du)層厚度10μm,浸入濃(nong)硝酸中60秒,不(bu)發生(sheng)腐蝕(shi)。
②. 乙酸鹽霧實驗
零件(jian)在連續噴(pen)霧(wu)360小時,鍍層外表有輕微發黃(huang)現象(xiang)，基體金屬(shu)和鍍層均(jun)未發現腐蝕現象(xiang)。
③. 中性鹽(yan)霧實(shi)(shi)驗（NSS實(shi)(shi)驗）
不銹鋼試片(pian)在化學(xue)鍍鎳1小(xiao)時(shi)后(hou)，以(yi)5%氯化鈉溶液(ye)于(yu)YL-40C鹽霧(wu)實(shi)驗(yan)箱中連續噴霧(wu)8小(xiao)時(shi),停歇16小(xiao)時(shi)時(shi)，取(qu)出零(ling)件洗凈，觀察(cha)鍍層，評(ping)(ping)級(ji)方法按JISD 0201進行腐蝕評(ping)(ping)級(ji)，一般達9級(ji)為合格。
6. 硬(ying)度
用MICROMET1型(xing)數字顯微硬(ying)度(du)計測(ce)定硬(ying)度(du)，熱處理后硬(ying)度(du)（HV)可達1200.可滿(man)足航標要求。
二(er)、不銹鋼化(hua)學(xue)鍍鎳(nie)常見故障(zhang)、可(ke)能原因及糾正方法(fa)

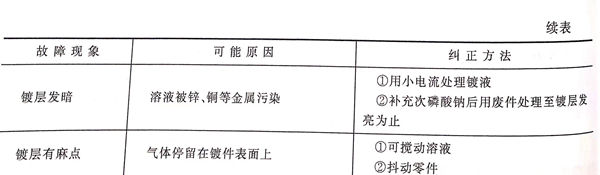

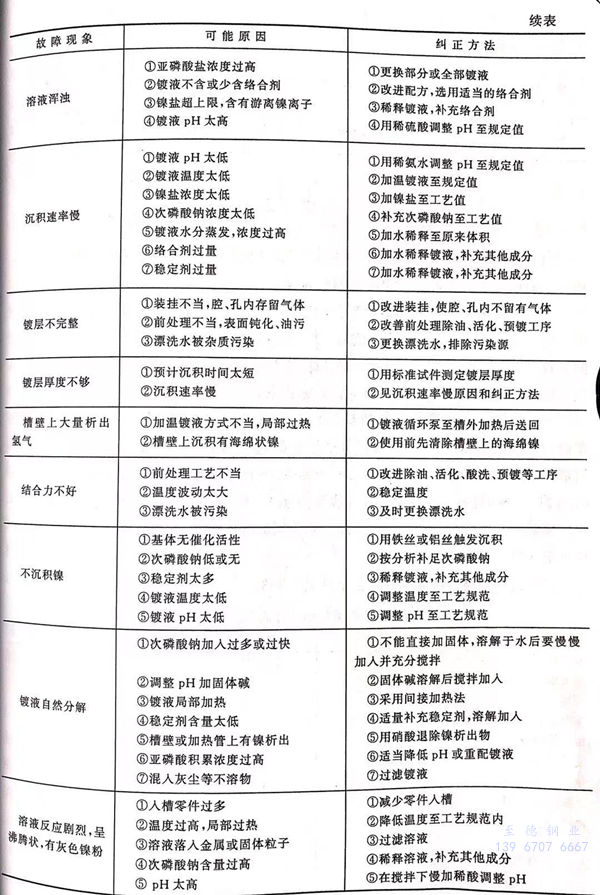

不(bu)銹(xiu)鋼化學鍍鎳常見故障(zhang)、可能原因及糾正方(fang)法見表4-38.
