06Cr13Al是一種低鉻的鐵素體不銹(xiu)鋼，由于碳含量低且加入鋁，從而抑制了高溫的α→y轉變。


  06Cr13Al鋼的始鍛溫(wen)度(du)為1040～1150℃，終加(jia)工(gong)溫(wen)度(du)不大于760℃，應控制熱加(jia)工(gong)工(gong)藝以得(de)(de)到比較細的晶粒組(zu)織，以便通過隨后的處理獲得(de)(de)所要求(qiu)的塑性(xing)和韌性(xing)。06Cr13Al鋼的退火(huo)溫(wen)度(du)為780～830℃，空冷或緩冷。經退火(huo)后鋼板的力學性(xing)能(neng)見表9.26。

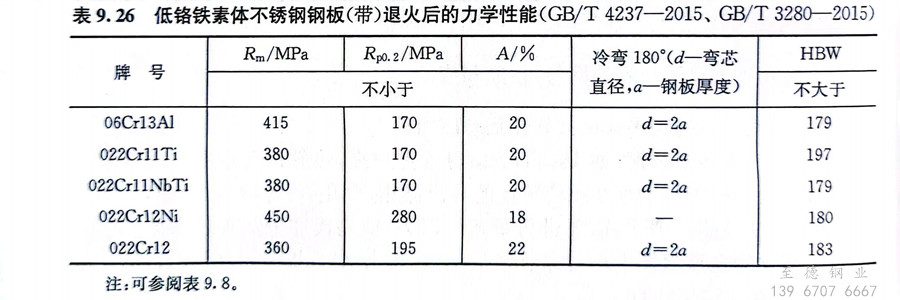

表 26.jpg


  06Cr13Al鋼的耐銹性優于含碳高的12Cr13、20Cr13、30Cr13、40Cr13等馬氏體不銹鋼，其抗氧化使用溫度、斷續加熱溫度不大于760℃，連續加熱溫度不大于677℃。06Cr13Al鋼具有良好的塑性、韌性和冷成形性，優于鉻含量更高的其他鐵素體不銹鋼，可采用一般不銹鋼所采用的方法進行焊接。06Cr13Al鋼在475℃長時間加熱，不呈現475℃脆性(xing)。06Cr13Al鋼主要用于石油精煉塔槽襯里和各種部件、蒸汽透平葉片等。
