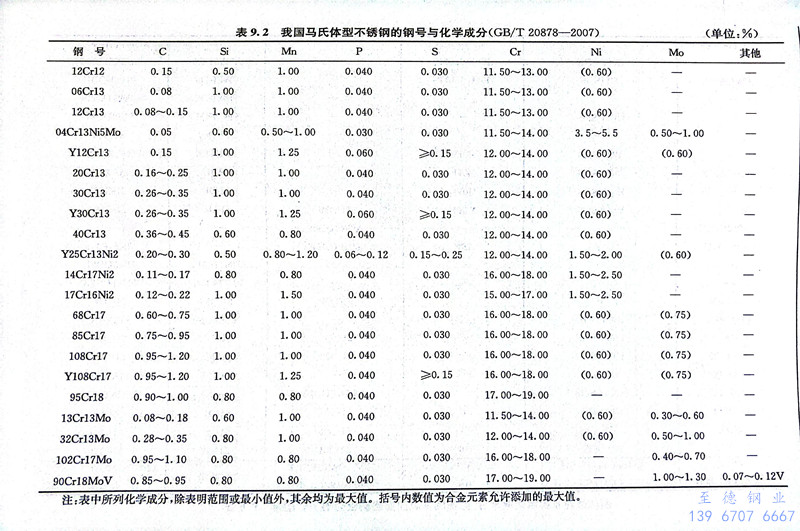

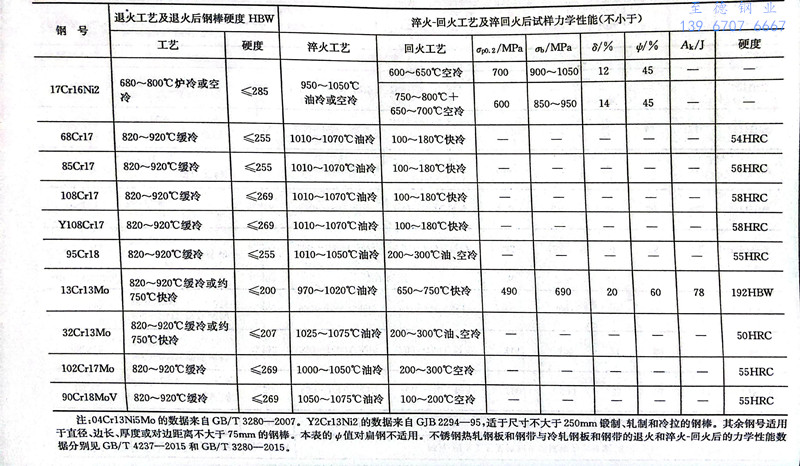

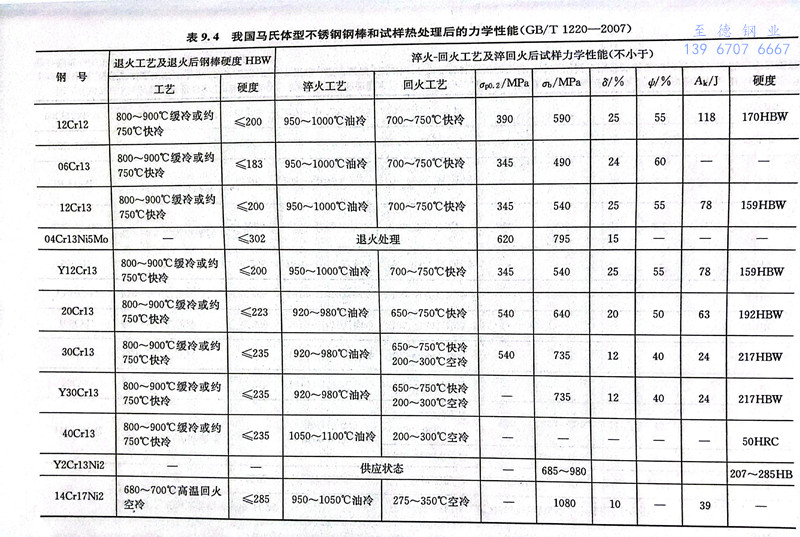

GB/T 1220-2007的Cr13型不銹鋼中不加入其他合金元素的鋼號共有6個，它們之間的主要差別在于碳含量的不同。Cr13型不銹鋼的一個共同特點是加熱和冷卻時具有α→y的轉變，因此可以用熱處理方法在比較寬的范圍內改善它們的力學性能。從顯微組織來劃分，可把06Cr13列為鐵素體鋼（碳含量在上限時，進行少量α→y轉變），12Cr13列為馬氏體-鐵素體鋼（半鐵素體鋼），20Cr13和30Cr13列為馬氏體鋼，40Cr13列為馬氏體-碳化物鋼。這些鋼的主要成分、熱處理工藝及力學性能見表9.2和表9.4。生產實際中以12Cr13、20Cr13、30Cr13、40Cr13四個鋼號應用較多。

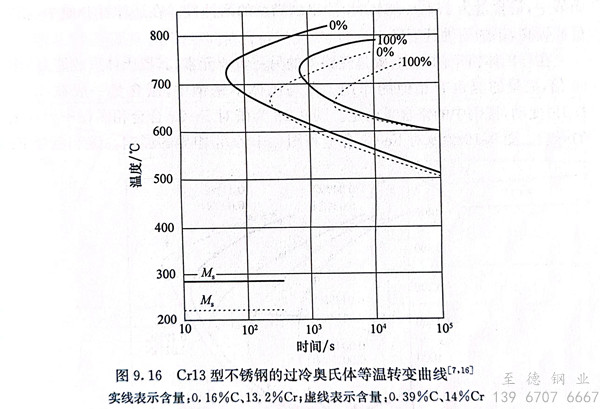

 Cr13型不銹(xiu)鋼(gang)因(yin)含有(you)大量鉻(ge)元(yuan)素(su)，過冷(leng)(leng)奧氏體的穩定性較(jiao)高（圖9.16），因(yin)此(ci)這類不銹(xiu)鋼(gang)高溫加熱后(hou)在空(kong)氣中(zhong)(zhong)(zhong)冷(leng)(leng)卻(que)即可以(yi)獲得馬氏體組織。鍛(duan)(duan)后(hou)如冷(leng)(leng)卻(que)較(jiao)快（在空(kong)氣中(zhong)(zhong)(zhong)冷(leng)(leng)卻(que)），由于變形的殘余應力及組織轉變的共同影響，常會(hui)使鍛(duan)(duan)件表面產生裂紋，這種開裂傾向因(yin)鋼(gang)中(zhong)(zhong)(zhong)碳含量增高而增大，因(yin)此(ci)對這類鋼(gang)鍛(duan)(duan)后(hou)應緩慢(man)冷(leng)(leng)卻(que)，并(bing)及時(shi)地進(jin)行(xing)軟(ruan)化處(chu)理。
