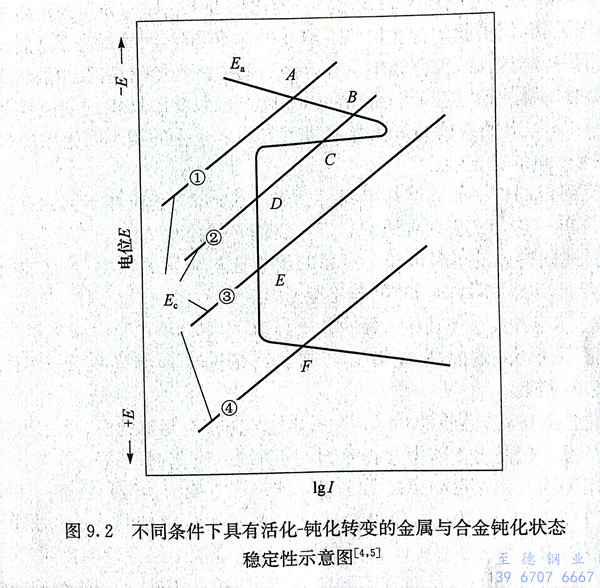

由圖9.2可以看出在不同條件下電化學腐(fu)蝕的四種狀(zhuang)態：

  第一種狀態（圖9.2①）是(shi)(shi)陽極(ji)電位Ea和陰極(ji)電位E。僅有(you)一個交點A，即(ji)僅有(you)一個穩定態E。不超過初始鈍化(hua)電位Ep，此時金(jin)屬處于活化(hua)狀態，腐(fu)蝕(shi)電流強度較(jiao)大(da)，因而(er)腐(fu)蝕(shi)速(su)率較(jiao)大(da)。鐵在稀(xi)硫酸中(zhong)的腐(fu)蝕(shi)是(shi)(shi)一個典型的例子(zi)。

  第二種狀態（圖9.2②）是Ea和E。有三個交點B、C、D，C點是不穩定的，B點和D點的狀態是相對穩定的，即金屬可以處于鈍化狀態，也可以處于活化狀態，這種鈍化狀態可以因為其他偶然因素而被破壞，從而使金屬或合金處于活化狀態，出現活化-鈍化頻繁交替的震蕩現象。18Cr-8Ni奧氏體不銹(xiu)鋼（簡稱18-8不銹鋼）在含氧化劑的硫酸介質中即屬于這種情況。

  第三(san)種狀態(tai)（圖9.2③）是(shi)E。和E。交于(yu)E點，只有(you)一(yi)個(ge)鈍(dun)化穩定電位，這表明金(jin)屬或合金(jin)只在鈍(dun)化狀態(tai)是(shi)穩定的，它(ta)能夠自動鈍(dun)化，此(ci)時的腐蝕速(su)率(lv)很小。不銹鋼在硝(xiao)酸中便是(shi)這種情況。

  第四(si)種狀態（圖9.2④）是E。和E。交于(yu)F，處于(yu)過鈍化區(qu)，Er超過了過鈍化電位Er，金屬處于(yu)過鈍化狀態，有較高的腐蝕速率。鉻(ge)不銹鋼(gang)在(zai)濃縮硝酸中就(jiu)會產生過鈍化。

  不銹(xiu)鋼只有在(zai)第(di)三(san)種狀態，即處于鈍化狀態，才是耐腐(fu)蝕(shi)的。
