1. 技術條件


板材為304不銹鋼，板厚10mm;筒體直徑為2400mm,長為9896mm;工作壓力為0.25MPa;工作介質為發酵液蒸氣；工作溫度為145℃.


2. 焊接工藝規范

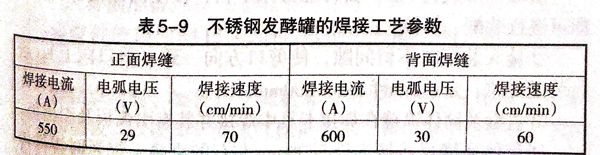

 采用Ⅰ形坡(po)口，根部間隙為(wei)(wei)4mm,坡(po)口及兩側50mm以內清(qing)理干凈(jing)，不得有油污(wu)及雜質；焊絲(si)為(wei)(wei)H0Cr21Ni10,直(zhi)徑(jing)為(wei)(wei)4mm;焊劑為(wei)(wei)HJ260,250℃烘干并保溫2h;電源為(wei)(wei)直(zhi)流反接(jie)；工藝參(can)數見表5-9.




 為防止475℃脆化(hua)及δ脆性相析出，焊接過程中，采用反面吹風及正面及時水冷的措施，快速冷卻焊縫。


 焊后(hou)進(jin)(jin)行焊縫外觀檢(jian)(jian)驗(yan)，然(ran)后(hou)進(jin)(jin)行20%的X射線(xian)探傷(shang)，且符合JB4730-1994《壓(ya)力容(rong)器無損檢(jian)(jian)測(ce)》Ⅱ級要求，同時對工藝(yi)進(jin)(jin)行檢(jian)(jian)查：進(jin)(jin)行X射線(xian)探傷(shang)和力學性(xing)能(neng)試(shi)驗(yan)，合格(ge)后(hou)進(jin)(jin)行整體(ti)水壓(ya)試(shi)驗(yan)，試(shi)驗(yan)壓(ya)力為(wei)0.31MPa.
