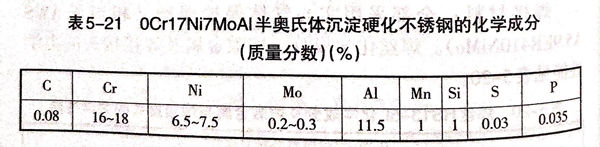

高壓容器材質為0Cr17Ni7MoAl不(bu)銹鋼(gang)，壁厚為7mm,化學成分見表5-21.

兩半球殼體對接采用自動鎢極氬弧焊打底，埋弧焊填充及蓋面工藝制造。

焊接(jie)工藝如(ru)下：

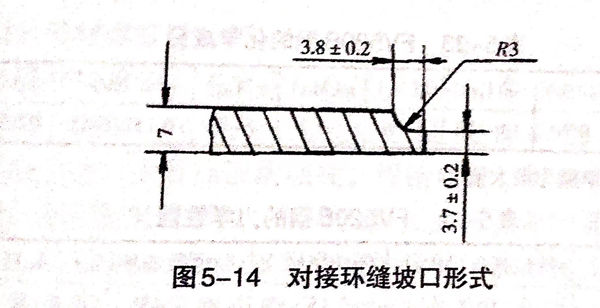

 ①. 兩半球(qiu)殼體(ti)對接坡口形(xing)式如圖5-14所示。

 ②. 氬(ya)弧焊(han)和埋弧焊(han)用焊(han)絲(si)成分均與母(mu)材相同，直徑均為(wei)2mm,焊(han)劑牌號為(wei)HJ260.

 ③. 焊件焊前進行噴砂(sha)處理。

 ④. 用手工鎢極氬弧焊(han)進行定(ding)(ding)位(wei)，不填焊(han)絲，定(ding)(ding)位(wei)間距為50mm,對(dui)接處間隙不大(da)于0.5mm.

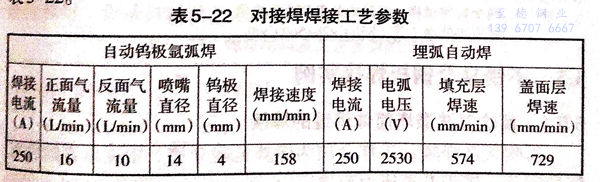

 ⑤. 將定位(wei)焊(han)后的(de)球形容器(qi)置于專用的(de)焊(han)接轉(zhuan)胎上采用自動(dong)鎢(wu)極氬(ya)弧焊(han)打底，采用埋弧自動(dong)焊(han)填(tian)充蓋(gai)面(mian)，焊(han)接工藝參數見(jian)表5-22.

 ⑥. 焊接后(hou)的高壓(ya)容(rong)器接頭強度達(da)(da)到(dao)母(mu)材的98%,沖擊(ji)韌度達(da)(da)到(dao)母(mu)材的60%,容(rong)器的低溫及常溫疲勞試驗均合格，容(rong)器的性能滿足設計和使用要求。
