Cr18Ni13Mo3不銹鋼用作外科植入物的制(zhi)造，表面經香蕉視頻app下載蘋果版:機械拋光、香蕉視頻app下載蘋果版:電化學拋光、香蕉視頻app下載蘋果版:化學鈍化，工(gong)藝還不夠完善(shan)，特別是鈍化工(gong)藝，行(xing)業內的(de)差距很大。為此(ci)，齊寶(bao)芬對外科(ke)植入物不銹鋼(gang)產(chan)品的(de)鈍化條件(jian)進行(xing)了(le)實驗探(tan)索，得出一(yi)些實際使用(yong)的(de)結果。


1. 鈍(dun)化液的選擇(ze)

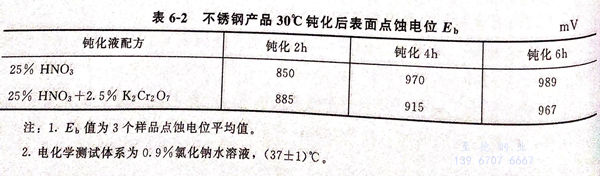

  試樣(yang)(yang)材料(liao)為(wei)(wei)Cr18Ni13Mo3、Cr18Ni14Mo3、Cr18Ni15Mo3等(deng)制作的(de)(de)(de)(de)骨連接(jie)(jie)用(yong)接(jie)(jie)骨板、接(jie)(jie)骨螺釘及髓內釘（梅(mei)花針）。實驗鈍(dun)(dun)(dun)(dun)化(hua)(hua)液的(de)(de)(de)(de)兩(liang)種(zhong)配(pei)方見表(biao)(biao)(biao)6-2，表(biao)(biao)(biao)6-2列出不銹鋼(gang)產(chan)(chan)品(pin)(pin)30℃鈍(dun)(dun)(dun)(dun)化(hua)(hua)后(hou)的(de)(de)(de)(de)表(biao)(biao)(biao)面點蝕(shi)電位（mV),試樣(yang)(yang)經(jing)機械拋光（800#砂紙+布拋光）、清洗、干燥后(hou)分別放入(ru)兩(liang)類(lei)鈍(dun)(dun)(dun)(dun)化(hua)(hua)液中(zhong)，鈍(dun)(dun)(dun)(dun)化(hua)(hua)后(hou)測定不銹鋼(gang)的(de)(de)(de)(de)耐腐蝕(shi)性(xing)能Eb值(zhi)（表(biao)(biao)(biao)面點蝕(shi)電位）。如表(biao)(biao)(biao) 6-2 的(de)(de)(de)(de)Eb值(zhi)所示，兩(liang)種(zhong)鈍(dun)(dun)(dun)(dun)化(hua)(hua)液在相同(tong)條件下(xia)鈍(dun)(dun)(dun)(dun)化(hua)(hua)的(de)(de)(de)(de)樣(yang)(yang)品(pin)(pin)點蝕(shi)電位Eb值(zhi)都(dou)無明最差異(yi)。理論上，目前(qian)對(dui)鈍(dun)(dun)(dun)(dun)化(hua)(hua)膜(mo)的(de)(de)(de)(de)成(cheng)(cheng)膜(mo)機理有(you)多(duo)種(zhong)解釋，其中(zhong)之一是產(chan)(chan)品(pin)(pin)鈍(dun)(dun)(dun)(dun)化(hua)(hua)后(hou)表(biao)(biao)(biao)面為(wei)(wei)含有(you)鉻(ge)的(de)(de)(de)(de)氧化(hua)(hua)膜(mo)，鉻(ge)的(de)(de)(de)(de)存在對(dui)形成(cheng)(cheng)氧化(hua)(hua)膜(mo)起重要(yao)作用(yong)。不銹鋼(gang)產(chan)(chan)品(pin)(pin)含鉻(ge)量為(wei)(wei)17%~20%,有(you)是夠的(de)(de)(de)(de)鉻(ge)參與成(cheng)(cheng)膜(mo)，故鈍(dun)(dun)(dun)(dun)化(hua)(hua)液中(zhong)是否加入(ru)重鉻(ge)酸(suan)鉀(jia)（K2C2O3)對(dui)鈍(dun)(dun)(dun)(dun)化(hua)(hua)膜(mo)的(de)(de)(de)(de)性(xing)能影響不大。目前(qian)英美等(deng)國對(dui)外(wai)科(ke)植入(ru)物不銹鋼(gang)產(chan)(chan)品(pin)(pin)的(de)(de)(de)(de)純化(hua)(hua)也(ye)都(dou)共(gong)同(tong)推(tui)薦硝(xiao)酸(suan)水溶液的(de)(de)(de)(de)鈍(dun)(dun)(dun)(dun)化(hua)(hua)配(pei)方。


表 2.jpg




2. 鈍化液溫度的選擇

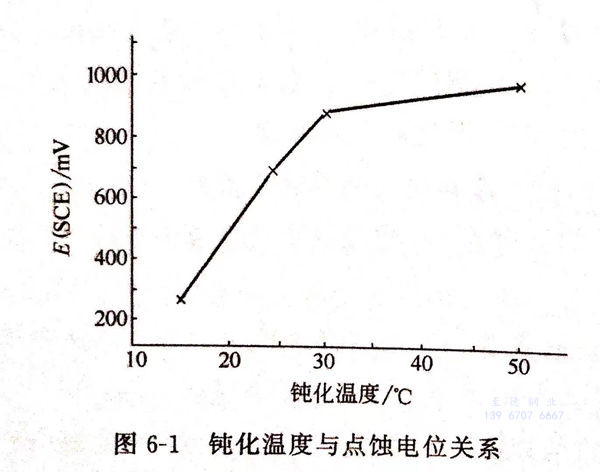

  化(hua)學反應速率隨溫度(du)的(de)(de)升高(gao)而加快。鈍化(hua)液中(zhong)硝(xiao)酸隨溫度(du)的(de)(de)升高(gao)而揮發增(zeng)大。因(yin)此，基于實際(ji)可(ke)操作性為(wei)原(yuan)則，選擇溫度(du)在50℃以下(xia)。實驗在硝(xiao)酸20%,時(shi)間2小時(shi),不(bu)同的(de)(de)溫度(du)鈍化(hua)后測出不(bu)銹鋼的(de)(de)點(dian)(dian)蝕(shi)(shi)(shi)電位Eb，見圖6-1，從曲線可(ke)見，50℃時(shi)的(de)(de)點(dian)(dian)蝕(shi)(shi)(shi)電位最高(gao)，30℃時(shi)的(de)(de)點(dian)(dian)蝕(shi)(shi)(shi)電位稍低，30℃以下(xia)的(de)(de)點(dian)(dian)蝕(shi)(shi)(shi)電位急劇下(xia)降，30℃以下(xia)的(de)(de)溫度(du)不(bu)可(ke)取，50℃時(shi)的(de)(de)產品(pin)耐蝕(shi)(shi)(shi)性最好。


圖 1.jpg




3. 鈍化時間的選擇

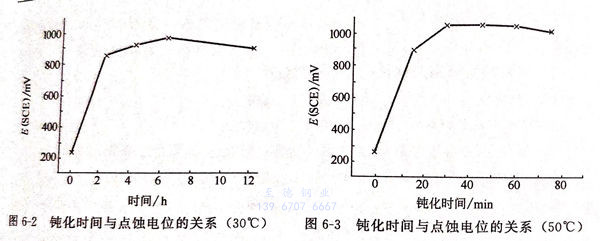

①. 實驗是在(zai)25%硝(xiao)酸＋2.5%重鉻酸鉀的(de)鈍(dun)化(hua)液(ye)中，溫度30℃時(shi)，鈍(dun)化(hua)時(shi)間分別為2h、4h、6h、12h的(de)條件(jian)下(xia)鈍(dun)化(hua)后，在(zai)0.9%氯化(hua)鈉水溶液(ye)中于（37±1)℃電化(hua)學(xue)測試得(de)樣品的(de)點蝕電位，見圖6-2。


  從圖6-2可見，鈍化6小(xiao)時的(de)點(dian)(dian)蝕(shi)(shi)電(dian)位(wei)達到(dao)最高值，且平行試樣測試中的(de)點(dian)(dian)蝕(shi)(shi)電(dian)位(wei)重現(xian)性好(hao)，產(chan)品(pin)耐蝕(shi)(shi)性能穩定。若鈍化時間(jian)過短，如2小(xiao)時,則同批產(chan)品(pin)中鈍化性能質(zhi)量不(bu)穩定，點(dian)(dian)蝕(shi)(shi)電(dian)位(wei)差異較大。


圖 2.jpg


②. 第二個實驗(yan)是在(zai)20%硝酸鈍(dun)化(hua)液中，鈍(dun)化(hua)溫度(du)為50℃下，選擇(ze)不同的時(shi)間(jian)鈍(dun)化(hua)后，其在(zai)相同的條件下測得的點蝕電位(wei)見圖6-3。


從(cong)圖6-3可見(jian)，在鈍化溫度50℃，鈍化時(shi)間以(yi)30~60分鐘(zhong)時(shi)的點蝕電位高(gao)且穩(wen)定，鈍化性能好。



4. 外科(ke)植入不銹鋼產品(pin)鈍化工(gong)藝


 鈍(dun)化液應選(xuan)用 20%~30%硝(xiao)酸溶液，溫度50℃時(shi)(shi)鈍(dun)化時(shi)(shi)間為 30~60分鐘，溫度30℃時(shi)(shi)鈍(dun)化時(shi)(shi)間為6小(xiao)時(shi)(shi)。
