90Cr18MoV、1.4112、S44003、440B不銹鋼是一種高碳高鉻馬氏體不銹鋼(gang)，是在95Cr18（9Cr18）不銹鋼的基礎上加入了鉬和釩，熱強性和耐回火性均優于95Cr18（9Cr18）鋼，性能和用途類似于95Cr18（9Cr18）鋼，用于制造在腐蝕環境、強氧化氣氛中工作的軸承，如石油、化工、船舶機械中的軸承及耐磨零件，以及機械刀具、量具、刃具、外科手術刀具等，并適宜制造高負荷、高耐磨、在腐蝕介質作用下的塑料模具。

一、化(hua)學成分

   90Cr18MoV (9Cr18MoV) 不(bu)銹鋼的化學(xue)成分見(jian)表4-92。

二、熱加工(gong)

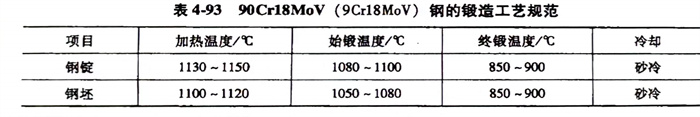

   鍛造工(gong)藝規范見表(biao)4-93。應特別(bie)注(zhu)意90Cr18MoV (9Cr18MoV) 不銹鋼(gang)的(de)熱(re)加工(gong)工(gong)藝，最好采用(yong)冷裝爐加熱(re)，加熱(re)速度(du)不宜太快，尤(you)其在700℃以下時(shi)，同時(shi)應該控(kong)制(zhi)較高的(de)終(zhong)鍛溫(wen)度(du)，并(bing)嚴格注(zhu)意緩冷條件。

三、預備熱處理

  預(yu)備熱處理的過程如下：

    1. 退火(huo)溫(wen)(wen)度850～870℃，保溫(wen)(wen)4～6h，爐冷至600℃以下(xia)出爐，退火(huo)后硬度≤269HBW。

    2. 再(zai)結(jie)晶退火：加(jia)熱溫度為730～750℃，空冷(leng)。

四(si)、淬火及(ji)回火

  90Cr18MoV、1.4112、S44003、440B不銹鋼淬火溫(wen)度1050～1070℃，油冷，硬度≥58HRC；回火溫(wen)度160～180℃保溫(wen)3～5，硬度≥58HRC。~5h
