85Cr17（8Cr17）、S44003、SUS440B不銹鋼是高鉻高碳可淬硬性不(bu)銹鋼，性能和用途類似于68Cr17（7Cr17）不銹鋼，硬化狀態下比68Cr17（7Cr17）鋼更硬，比108Cr17（11Cr17）不銹鋼的韌性好，焊接性差。可制作模具、刃具及閥座等。

一、化學成分

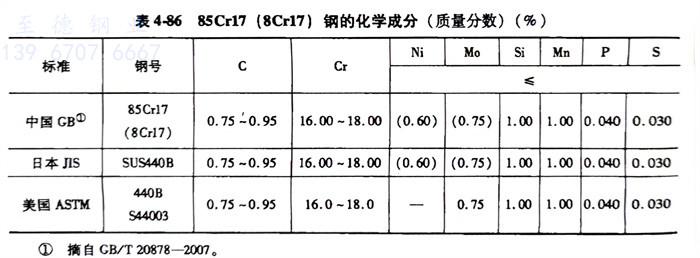

    85Cr17（8Cr17）、S44003、SUS440B不銹鋼的(de)化學成分見(jian)表(biao)4-86。

二、熱加工

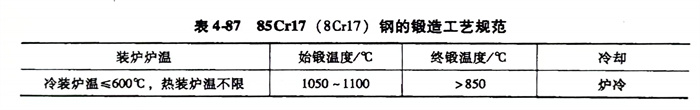

    85Cr17（8Cr17）、S44003、SUS440B不(bu)銹鋼鍛造(zao)工(gong)藝(yi)規范見表4-87。

    應特別注(zhu)意85Cr17（8Cr17）鋼的(de)鍛造(zao)工(gong)藝，最好(hao)采用冷(leng)裝加(jia)熱（＜600℃），加(jia)熱速(su)度(du)不宜太(tai)快，尤其是在(zai)700℃以下時，同時應特別控制較高的(de)停鍛、軋(ya)溫(wen)度(du)，并(bing)嚴(yan)格注(zhu)意緩(huan)冷(leng)條件。

三、預備熱處(chu)理

  預(yu)備熱(re)處理的過程如下：

    1. 軟化退火(huo)：加(jia)熱溫度為800～840℃，爐冷(leng)(leng)到500℃以下(xia)出爐空冷(leng)(leng)，退火(huo)組織(zhi)為珠光體(ti)，硬度≤255HBW。

    2. 完全退火：840～920℃，爐冷，硬度≤255HBW。

四、淬火(huo)及回火(huo)

    淬火溫度(du)1010～1070℃，油冷，硬度(du)≥≥561≥56HRC；回火溫度(du)160～180℃，空(kong)冷，硬度(du)≥56HRC。
