馬氏體不銹(xiu)鋼是基體為馬氏體組織，有磁性，通過熱處理可調整其力學性能的不銹鋼。馬(ma)氏體(ti)不銹鋼主要有Cr13、Cr17兩種，常用的馬氏體不銹鋼有12Cr13、20Cr13、30Cr13、40Cr13、14Cr17Ni2、95Cr18、90Cr18MoV及32Cr13Mo等。馬氏體不銹鋼的耐蝕性稍差，但它的力學性能卻可以通過熱處理進行強化。隨著碳含量的增加，其強度、硬度和耐磨性顯著提高，因此在腐蝕性較弱的介質中（如水蒸氣），而且力學性能又要求高的條件下得到了廣泛的應用。

  但是傳統(tong)的馬氏體(ti)(ti)不銹鋼存在延展(zhan)性(xing)差、冷加工成(cheng)形困難以及焊接(jie)性(xing)差的缺點，影響了馬氏體(ti)(ti)不銹鋼的應用范圍，因此(ci)國(guo)內外又(you)開始研(yan)究一種抗拉(la)強(qiang)度高、延展(zhan)性(xing)好、焊接(jie)性(xing)能優良(liang)的馬氏體(ti)(ti)不銹鋼，也就是人們說的超級馬氏體(ti)(ti)不銹鋼。

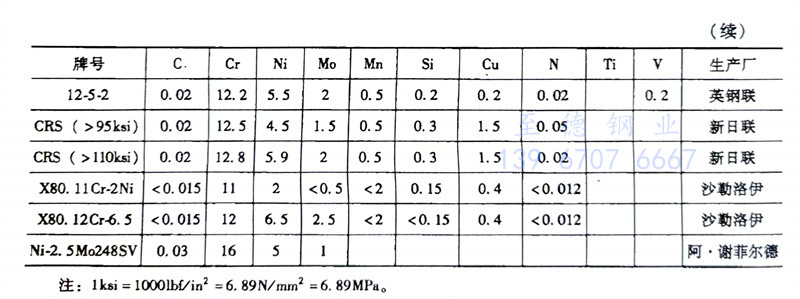

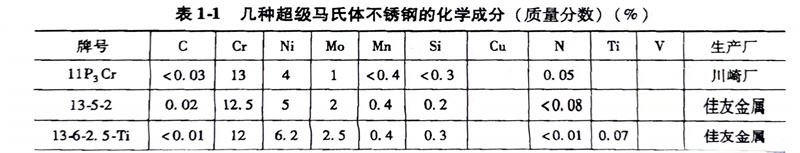

  該類(lei)馬(ma)(ma)氏體(ti)(ti)不(bu)銹(xiu)鋼是在(zai)Cr13和Cr17鋼的(de)基礎上(shang)適當降低碳(tan)含(han)量(liang)（w（C）＜0.03％）和硫含(han)量(liang)（＜0.01％），增加鎳含(han)量(liang)．5％）和(w(Ni)=4.0%~6.5%)鉬含(han)量(liang)(w(Mo)≤2.5%)，從(cong)而改善鋼的(de)韌性、耐蝕性和焊(han)接性能(neng)，特別是在(zai)含(han)H2S和CO2氣氛中的(de)性能(neng)，可用于石油化工、天然氣的(de)儲運裝置。同時，超級馬(ma)(ma)氏體(ti)(ti)不(bu)銹(xiu)鋼可以代替奧氏體(ti)(ti)-鐵素體(ti)(ti)雙相不(bu)銹(xiu)鋼制作(zuo)結構件(jian)，因為強度(du)高，可以減(jian)少零(ling)件(jian)的(de)壁厚，減(jian)輕零(ling)件(jian)的(de)重(zhong)量(liang)，節約成(cheng)本。國外研發(fa)的(de)幾種超級馬(ma)(ma)氏體(ti)(ti)不(bu)銹(xiu)鋼的(de)化學成(cheng)分見表(biao)1-1。
