17-7PH、07Cr17Ni7Al 與PH15-7Mo、07Cr15Ni7Mo2Al 系最先開發的半奧氏體沉淀硬化不銹鋼，其力學性能見表9.18～表9.20。這兩種鋼有三種熱處理工藝：

  1. 固溶處(chu)理（1063±15）℃十較低溫調整處(chu)理（760℃）＋時(shi)效(xiao)。時(shi)效(xiao)溫度(du)為510℃，若(ruo)需要較高的(de)塑(su)性和(he)韌性，時(shi)效(xiao)溫度(du)可提高至(zhi)565℃。

  2. 固溶處理（1063±15）℃＋高溫調整處理（955℃）十時效（510℃）。必須指出，當M_s點高于室溫時，熱處理過程中應注意室溫停留對奧氏體穩定化的影響，調整處理后不得在室溫停留過長時間才進行冷處理，應使馬氏體轉變開始與結束的時間不超過1h，否則在隨后的時效處理時得不到應有的力學性能。

  3. 固溶處(chu)理(li)（1063±15）℃＋冷變形十時效（482℃）。

 第(di)（2）種(zhong)(zhong)熱(re)(re)處(chu)理制(zhi)(zhi)度可(ke)以獲得良好的(de)綜合力學性(xing)能(neng)，并且有(you)較(jiao)高(gao)(gao)的(de)高(gao)(gao)溫持久強度，這是因為采(cai)用(yong)(yong)了較(jiao)高(gao)(gao)的(de)調整(zheng)溫度和控制(zhi)(zhi)了較(jiao)低(di)的(de)時(shi)效溫度。第(di)（1）種(zhong)(zhong)熱(re)(re)處(chu)理制(zhi)(zhi)度采(cai)用(yong)(yong)較(jiao)高(gao)(gao)的(de)時(shi)效溫度，有(you)較(jiao)高(gao)(gao)的(de)塑性(xing)和韌性(xing)。采(cai)用(yong)(yong)第(di)（3）種(zhong)(zhong)熱(re)(re)處(chu)理制(zhi)(zhi)度由(you)于綜合應用(yong)(yong)了馬氏體相變強化(hua)、冷(leng)(leng)作(zuo)硬化(hua)和沉淀(dian)強化(hua)，可(ke)得到最(zui)高(gao)(gao)的(de)室溫和高(gao)(gao)溫短時(shi)強度，但塑性(xing)和韌性(xing)較(jiao)低(di)，由(you)于冷(leng)(leng)變形組織穩(wen)定性(xing)較(jiao)低(di)，高(gao)(gao)溫下(xia)持久強度下(xia)降較(jiao)迅速。PH15-7Mo鋼由(you)于含有(you)鉬，在(zai)高(gao)(gao)溫下(xia)持久強度比17-7PH鋼高(gao)(gao)。

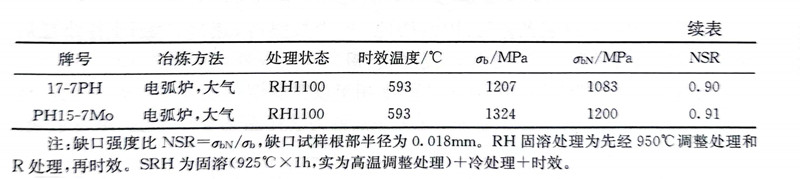

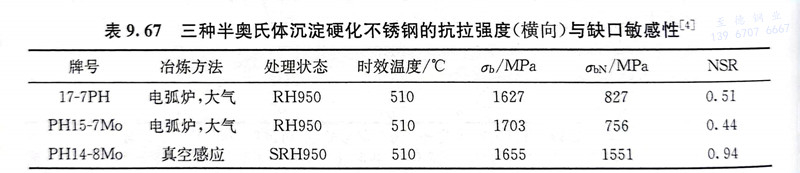

 17-7PH和PH15-7Mo鋼具有高的強度并得到較廣泛的應用，但它們存在明顯的缺點，即在σ_b超過1380MPa時，鋼的缺口敏感性增加，經熱處理后在315～425℃長期使用時產生脆化傾向。表9.67為三種半奧氏體沉淀硬化不銹鋼的抗拉強度與缺口敏感性，這三種鋼經510℃時效后的抗拉強度相近，但其缺口敏感性卻大不相同，17-7PH和PH15-7Mo這兩種鋼的缺口敏感性遠高于PH14-8Mo鋼。當三種鋼處理成具有相同的缺口敏感性時，PH15-7Mo鋼可以利用的強度水平高于17-7PH鋼117MPa鋼，遠低于PH14-8Mo鋼。缺口敏感性這一指標可以直接反映這些鋼在海洋大氣環境條件下的抗應力腐蝕性。

 試驗研究證明，17-7PH和PH15-7Mo鋼在時(shi)(shi)效(xiao)或加熱時(shi)(shi)，相界和晶界上有(you)碳化物(wu)或其他雜質元素的析出物(wu)，引起鋼的塑性降低(di)，導致缺口敏感(gan)性增(zeng)高。PH15-7Mo鋼雖(sui)加入2.25％Mo，但并未完全(quan)改善在315～425℃的回火脆性傾向，在這個溫(wen)度范(fan)圍長時(shi)(shi)間(jian)保溫(wen)仍(reng)然(ran)會(hui)產(chan)生缺口敏感(gan)性。

 為克服17-7PH和PH15-7Mo鋼的(de)上(shang)述缺點，發(fa)展(zhan)了高強度(du)(du)和高韌性的(de)PH14-8Mo鋼，可以在保持高比(bi)強度(du)(du)的(de)條件(jian)下，兼有優良的(de)韌性和中溫下的(de)穩定性。
