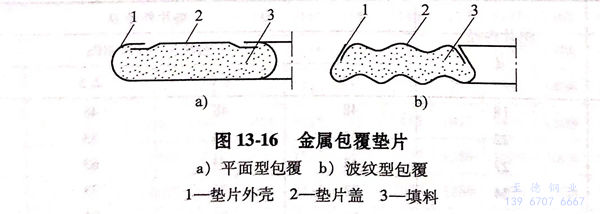

金屬(shu)包覆墊(dian)片(pian)是以(yi)非(fei)金屬(shu)材料為(wei)芯材，切成所需(xu)的形狀，外面(mian)包以(yi)厚(hou)度為(wei)0.25~0.5mm的金屬(shu)薄板(ban)組(zu)成的一種復合墊(dian)片(pian)。按包覆狀態，一般分為(wei)平面(mian)型包覆和波紋型包覆兩種，如圖13-16所示。
金屬薄板可根據材料的彈塑性、耐熱性和耐蝕性選取。其材料主要有黃銅、鋁、軟鋼、不銹鋼(gang)、鈦和蒙乃爾合金等；作為包覆墊片中的芯材，一般有石棉板或石棉橡膠板、聚四氟乙烯、柔性石墨板材以及碳纖維或陶瓷纖維等。
金屬包覆墊片的主要特點是：具有與包覆金屬相同的耐蝕性和相近的耐熱性，非金屬柔性填充材料使墊(dian)片能在較低的壓緊力下達到較好的密封效果。此外，這種墊片還能制成各種形式的異形墊片，例如橢圓形、方形、帶筋形或更復雜的形狀，以滿足各種換熱器管箱和非圓形壓力容器密封的需要。與非金屬軟墊片相比，這種墊片在經常拆卸的條件下不易損壞、不污染、不腐蝕法蘭(lan)密封面(mian)，而且具有較高的強度。
一、型(xing)式與代號
1. 型式(shi)
a. 管(guan)法蘭用金屬包覆墊片(pian)的型式分為平(ping)面(mian)型（F型）及波紋型（C型）兩種。
b. 壓(ya)力(li)容器法(fa)蘭用金屬包覆墊片的型式為(wei)平(ping)面型一(yi)種。
2. 代號

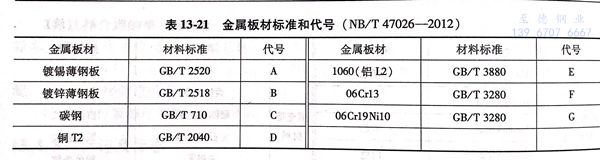

金(jin)屬(shu)包(bao)覆墊片外殼用金(jin)屬(shu)板材(cai)的標(biao)準和代號，見表13-21.
二、尺寸(cun)
1. 平面型

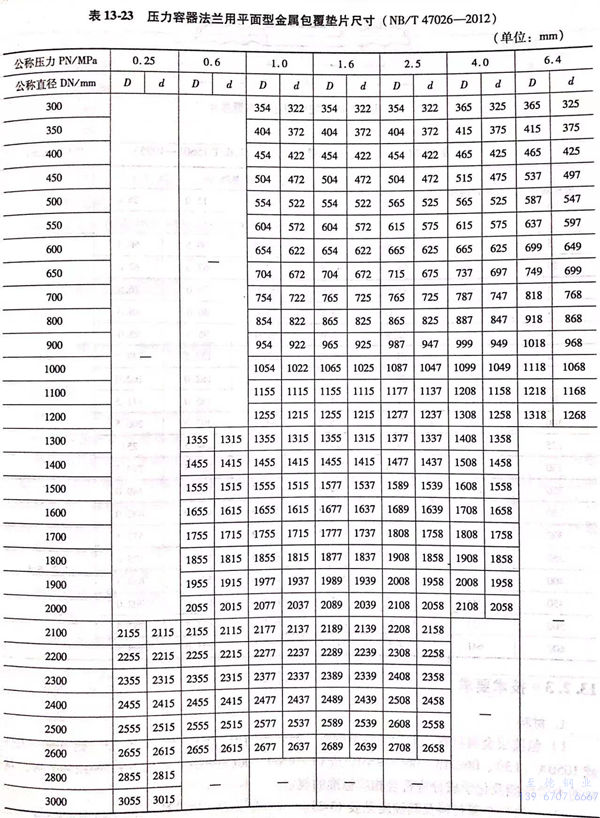

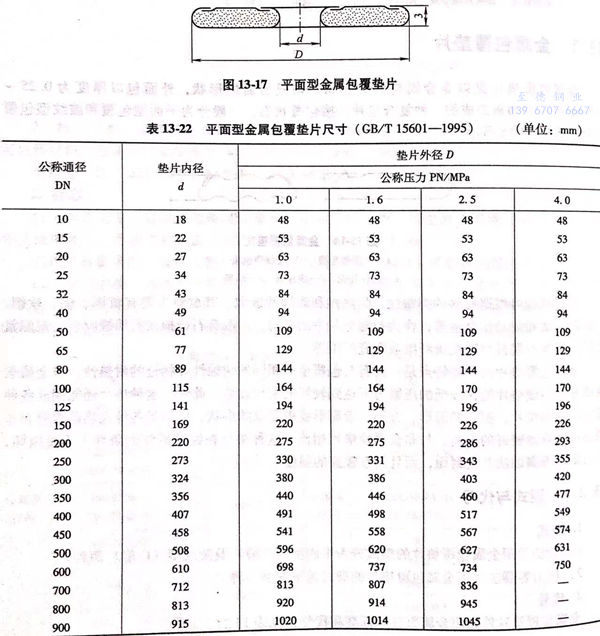

平(ping)面型金屬包(bao)覆墊(dian)片的尺寸見圖 13-17 和 表(biao) 13-22、表(biao) 13-23。
2. 波紋(wen)型

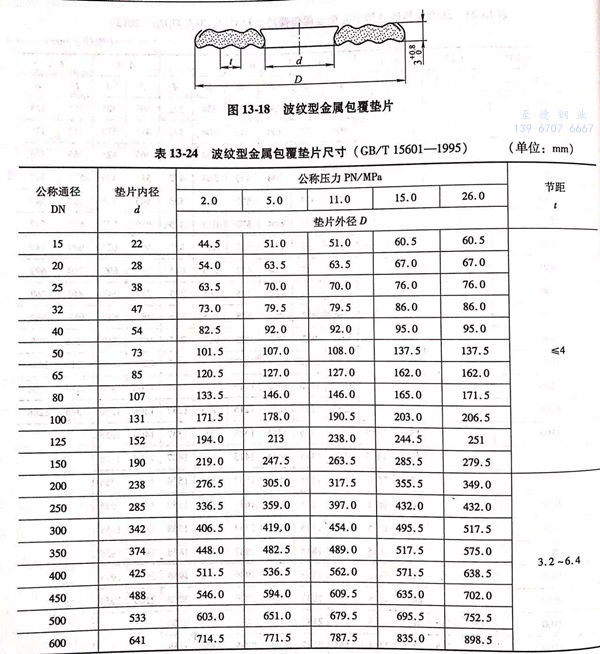

波紋(wen)型金屬包覆(fu)墊片的尺寸見圖 13-18 和 表 13-24。
三、技術要(yao)求
1. 材料(liao)
a. 包覆層金屬材料一般為鍍錫薄鋼板、鍍鋅薄鋼板、08F、銅T2或T3、鋁1060(L2)或1050A(L3)、06Cr13、06Cr19Ni10或0Cr19Ni9、022Cr19Ni10 和 022Cr17Ni12Mo2等，材料的力學性能及化學成分應符合相應標準的規定。

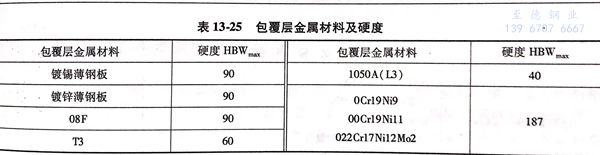

b. 包覆層金屬材料及(ji)其硬度見(jian)表(biao)13-25.
c. 包(bao)(bao)(bao)覆層(ceng)金屬(shu)材料的厚度(du)：平面型(xing)包(bao)(bao)(bao)覆層(ceng)不得(de)小于0.25mm; 波紋型(xing)包(bao)(bao)(bao)覆層(ceng)不得(de)小于0.3mm。
d. 填充材料可(ke)為石棉、柔(rou)性石墨或其他(ta)非金屬材料。
2. 反(fan)包寬度

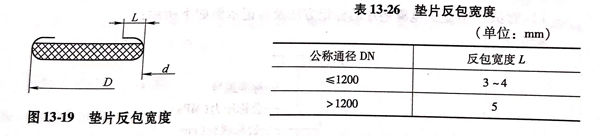

平(ping)面型金屬包(bao)覆墊片(pian)的反包(bao)寬度L見圖(tu)13-19及表13-26.
3. 缺陷
包覆層金屬表面不允許有影響密封(feng)性能的傷痕(hen)、銹斑等缺(que)陷。
4. 制作墊片的注意事項
制(zhi)作墊片時應(ying)盡(jin)量采用整張金屬板。若因直徑(jing)(jing)大、板寬度不夠時允許(xu)拼(pin)接(jie)(jie)，其拼(pin)接(jie)(jie)頭(tou)數(shu)一般以2~3個為(wei)(wei)宜。對(dui)接(jie)(jie)切口應(ying)切割成45°,采用氬(ya)弧焊(han)(han)或氧乙炔(gui)焊(han)(han)。對(dui)接(jie)(jie)焊(han)(han)縫(feng)必須打磨與母(mu)材(cai)平(ping)齊(qi)，焊(han)(han)接(jie)(jie)接(jie)(jie)頭(tou)應(ying)按GB/T 232-1999《金屬材(cai)料 彎曲試(shi)(shi)驗方法》的規定進行(xing)冷彎試(shi)(shi)驗，其彎曲半徑(jing)(jing)為(wei)(wei)1.5mm,彎曲角度為(wei)(wei)180°,冷彎試(shi)(shi)樣的焊(han)(han)縫(feng)處(chu)及相鄰母(mu)材(cai)不得出現裂紋(wen)；金屬板材(cai)表(biao)面不得有徑(jing)(jing)向貫通刻痕。
5. 填充(chong)材料的厚(hou)度(du)
填充材料在整(zheng)個截面上厚(hou)度應均勻一(yi)致。
6. 性(xing)能

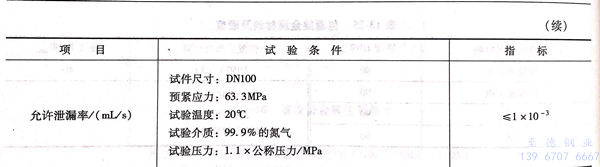

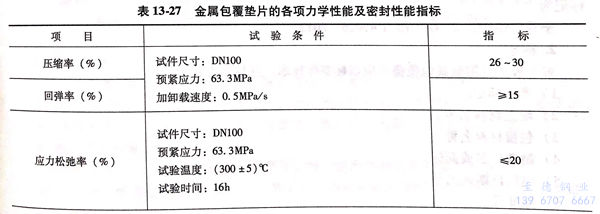

金屬(shu)包覆(fu)墊片的各(ge)項力學性能及(ji)密封性能指標見表13-27.
四、標(biao)記及標(biao)志(zhi)
1. 標記
a. 管(guan)法蘭用金屬包(bao)覆墊片的標記方(fang)法及標記示(shi)例(li)如下所示(shi)：
標記方法：
標記示例：公(gong)稱(cheng)(cheng)通徑(jing)50mm,公(gong)稱(cheng)(cheng)壓力2.0MPa的波紋(wen)型金屬包覆(fu)墊片(pian)為(wei): C-50-2.0 GB/T 15601
b. 壓力容器法蘭用金屬包(bao)覆墊(dian)片的標(biao)記方法及標(biao)記示(shi)例如下(xia)所(suo)示(shi)：
標記方法：
標記示(shi)例：
公稱直徑1000mm,公稱壓力2.50MPa,金屬板材為06Cr19Ni9的包覆(fu)墊片
標記為 : 墊片 G-1000-2.50 NB/T 47026-2012
2. 標志
對于管法蘭用金屬包(bao)覆墊片(pian)應(ying)以標(biao)簽(qian)作(zuo)標(biao)志(zhi)，其標(biao)志(zhi)內容為：
a. 產品標記。
b. 填充材料(liao)名(ming)稱。
c. 包(bao)覆材料(liao)名稱。
d. 制造廠名或商標(biao)。
e. 出(chu)廠日期或批號。
f. 標(biao)準(zhun)號。
