熱擠壓不銹鋼型材的模具設計主要遵循以下幾點原則
1. 斷面(mian)設計

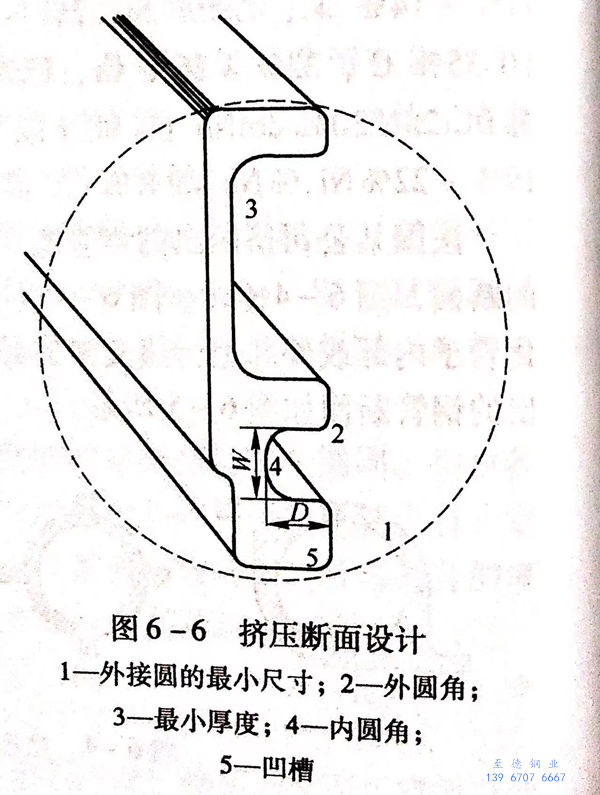

為了確定最(zui)經濟(ji)的(de)擠(ji)壓型材斷(duan)(duan)面，必須(xu)對其斷(duan)(duan)面進行研究。擠(ji)壓斷(duan)(duan)面設計(ji)如圖6-6所示。
外接圓：外接圓是將型材斷面全部包含在內的最小圓周。
最小尺寸：最小尺寸由斷面面積、在規定(ding)溫度下所(suo)擠壓鋼(gang)的變形阻力和(he)其(qi)他(ta)因素決定(ding)。最小斷面不(bu)應小于322.58m㎡.
外圓角：通常產品的外圓角半徑是(shi)1.58mm.
最小(xiao)厚度：產品的最(zui)小(xiao)厚(hou)(hou)度為4.56mm,型材各部分橫斷面的最(zui)小(xiao)寬厚(hou)(hou)比為14:1.隨著擠壓(ya)技術的迅速進(jin)步，擠壓(ya)產品的最(zui)小(xiao)厚(hou)(hou)度將能(neng)達到3.18mm.
內(nei)圓角：通常產(chan)品的內(nei)圓角半(ban)徑是(shi)6.35mm.
2. 公差設(she)計
實心擠壓(ya)型鋼應達(da)到擠壓(ya)并矯(jiao)直、熱(re)(re)處理(li)的技術條(tiao)件，并進行熱(re)(re)精整、去掉玻(bo)璃以及酸洗或噴丸清(qing)理(li)或用其他方法清(qing)除氧(yang)化皮的最(zui)后加工(gong)。
橫(heng)斷面尺寸公差(cha)：
規定尺寸 公(gong)差
＜25mm ±0.5mm
25~76mm ±0.8mm
76~111mm ±1.17mm
外圓角半徑(jing)公差：通常為1.58mm.
內圓角半徑公差：通常(chang)為1.58mm.
角度公差(cha)：除特殊情況外，實心擠壓(ya)型鋼的角度公差為±2°.
出(chu)模斜(xie)度：除特殊情(qing)況外，U形斷面內直(zhi)邊的出模斜度不得(de)超(chao)過5°.
翹曲：除(chu)特(te)殊情況外(wai)，擠壓條(tiao)鋼應矯直到(dao)以下(xia)公(gong)差范圍內：
斷(duan)面寬度 1524mm的升高(gao)度
12.7~38.1mm 3.18mm
38.1~111.13mm 4.78mm
長度(du)公差：
a. 規(gui)定生(sheng)產任意長(chang)(chang)度(du)時，允許的(de)長(chang)(chang)度(du)變動可達609.6mm.
b. 規定生產(chan)倍(bei)尺長(chang)度時(shi)，除特殊情況外(wai)，每(mei)一倍(bei)尺長(chang)度的(de)條鋼加(jia)6.35mm.
c. 要(yao)求(qiu)生(sheng)產(chan)(chan)精確或嚴格長度時，長度不大(da)于(yu)3658mm時，超(chao)尺(chi)(chi)4.76mm,短尺(chi)(chi)為0;生(sheng)產(chan)(chan)長度大(da)于(yu)3658mm時，超(chao)尺(chi)(chi)6.35mm,短尺(chi)(chi)為0.
表面光潔度：擠壓型鋼(gang)交貨時的表(biao)面(mian)最(zui)大(da)粗糙度(du)為(wei)250均方根(gen)值。該值僅供參考，因為(wei)合金和(he)形狀在很大(da)程度(du)上決定著(zhu)顯微粗糙度(du)的最(zui)高等級(ji)。
3. 公差(cha)設計(ji)實(shi)例

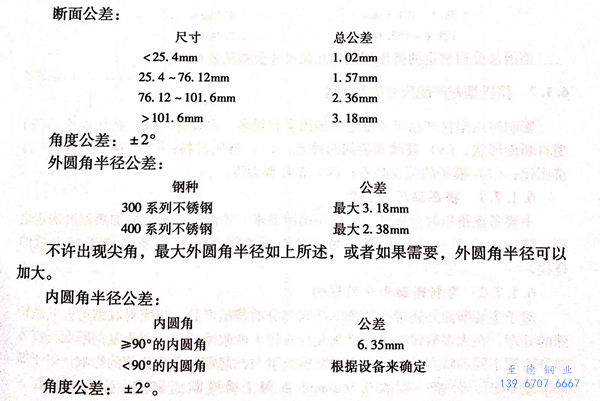

美國巴布考克·維爾考克斯公司公布的不銹鋼的熱擠壓異型鋼材的尺寸公差如下：
翹曲公差(cha)：翹(qiao)曲是(shi)條(tiao)材(cai)一邊(bian)同直線(xian)的最大偏差(cha)度(du)，其測量方法(fa)是(shi)將條(tiao)鋼凹曲的一邊(bian)與直邊(bian)相比。任意1524mm(5英尺）長度(du)的升高(gao)度(du)為3.18mm(1/8英寸）。

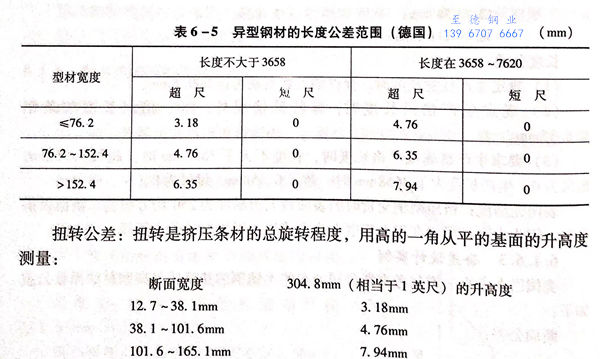

長度(du)公(gong)差(cha)：在機床(chuang)上將矯直后的(de)異(yi)型鋼材(cai)切除(chu)至(zhi)尺寸(cun)公差范圍(wei)內，其公差范圍(wei)見(jian)表 6-5 。
扭(niu)轉(zhuan)公差：扭轉是擠壓條材(cai)的總旋(xuan)轉程度，用高的一角(jiao)從平的基面的升高度測(ce)量(liang)：
斷面寬度(du) 304.8mm(相當于1英尺）的升高度(du)
12.7~38.1mm 3.18mm
38.1~101.6mm 4.76mm
101.6~165.1mm 7.94mm

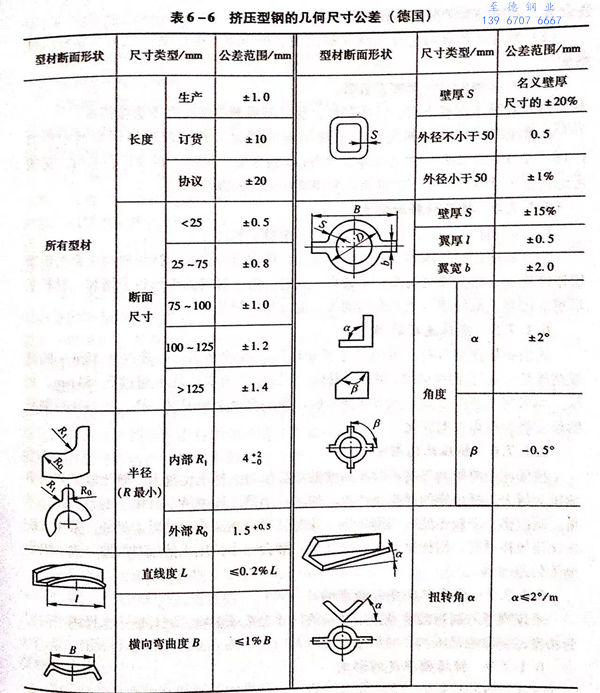

德(de)國(guo)某公司制定(ding)的擠壓(ya)型鋼的幾何尺寸公差見(jian)表6-6.
