金屬沖齒板柔性石墨復合墊片是由沖齒的金屬齒板或沖孔金屬芯板與柔性石墨粒子復合壓制而成的密封墊片，它通常由金屬沖齒板與柔性石墨板材復合成的柔性石墨復合增強板裁制成所需的形狀。這種墊片可制成帶不銹鋼或碳鋼內包邊或外包邊的形式。墊片的主要特點是：有良好的耐高、低溫，耐腐蝕，耐輻射等性能，強度高，能在高壓工況下使用，安裝時所需的預緊力比使用金屬墊片或金屬纏繞墊片的小。由于柔性石墨具有可塑性和良好的充填性，使用這種墊片時對相配法蘭(lan)密(mi)封面(mian)不需要進行精密加工，對法蘭密封面上制有“水線”的溝槽也能適應，相對來說比較經濟。


  金(jin)屬沖齒(chi)板柔性石墨復合(he)墊片(pian)主要用于各種管道、閥門(men)、泵(beng)、壓力容器、換熱器等法蘭(lan)連接(jie)處的密封(feng)部位(wei)。這(zhe)種墊片(pian)的使用溫(wen)度范圍為-200~800℃;最(zui)高(gao)使用壓力為11.0MPa;最(zui)小預(yu)緊比壓y=30MPa;墊片(pian)系數m=2.


一、型(xing)式、尺寸與公差


1. 墊片型式與代號

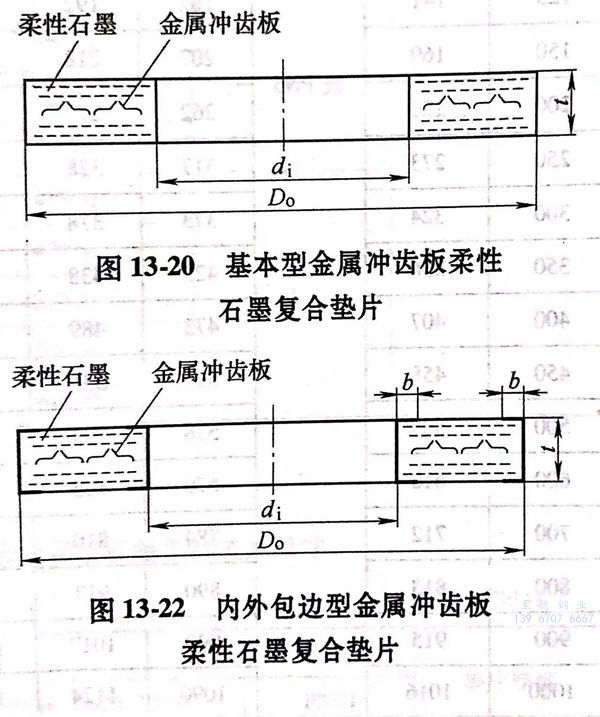

  a. 基本(ben)型金(jin)屬沖(chong)齒板柔性石墨(mo)復合墊片的形(xing)式如圖(tu)13-20所示，代號為A.


圖 20.jpg

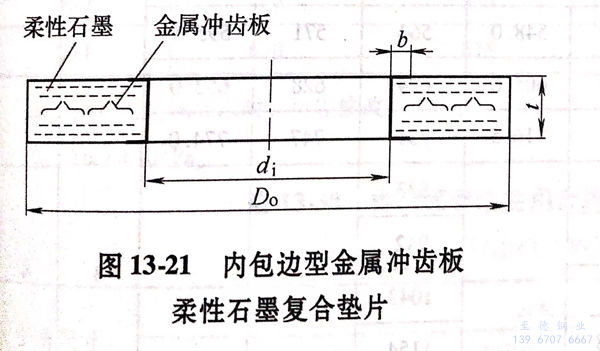

  b. 內包(bao)邊(bian)型金屬沖齒板柔性石墨復合(he)墊(dian)片的形式如圖(tu)13-21所示，代號為B。


圖 21.jpg

  c. 內外包邊(bian)型金屬(shu)沖齒板柔(rou)性石墨復合墊片的形式(shi)如(ru)圖(tu)13-22所(suo)示，代號為C。


  d. 與(yu)墊(dian)片相配合的法蘭(lan)密封面代號按GB/T9112-2010《鋼制管法蘭(lan) 類(lei)型與(yu)參數》的規定。


2. 墊片尺(chi)寸

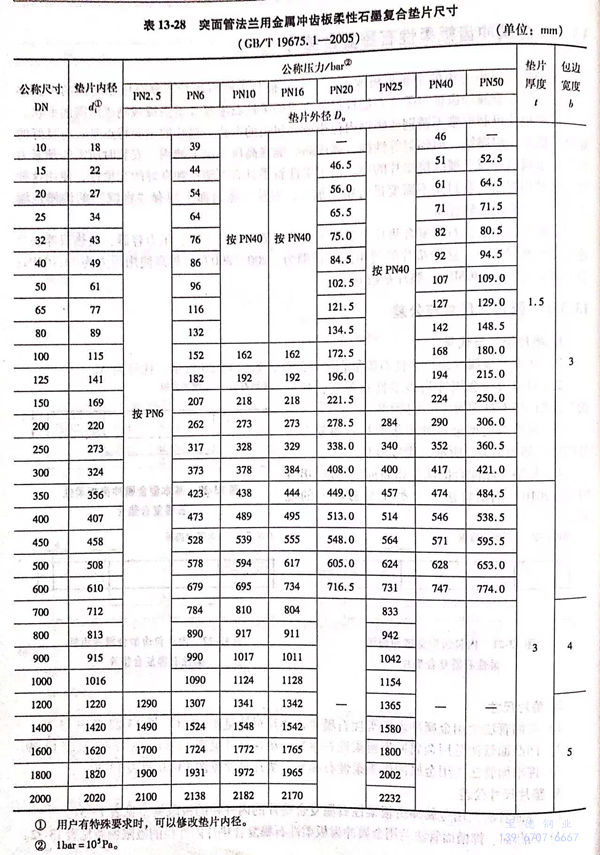

 a. 突面管法(fa)蘭用金(jin)屬(shu)沖齒板柔性石墨復(fu)合墊片尺寸(cun)見圖13-20~圖13-22及(ji)表13-28.

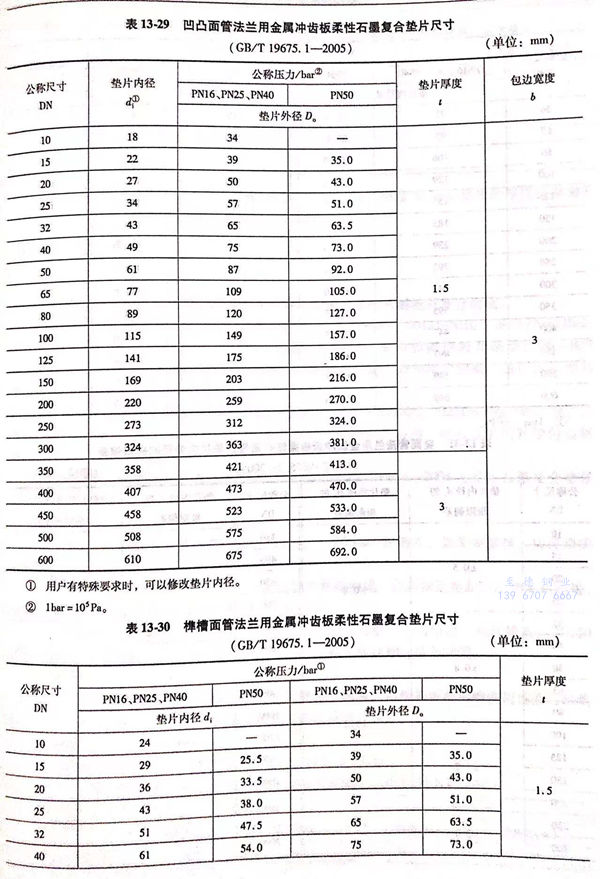

 b. 凹凸面管(guan)法蘭用金屬沖齒板柔(rou)性石墨復合墊片尺寸見圖13-20~圖13-22及(ji)表13-29.





 c. 榫槽面管法蘭用金屬沖齒(chi)板柔性石墨復合墊片尺(chi)寸見圖13-20及表13-30.


3. 墊片尺寸公(gong)差

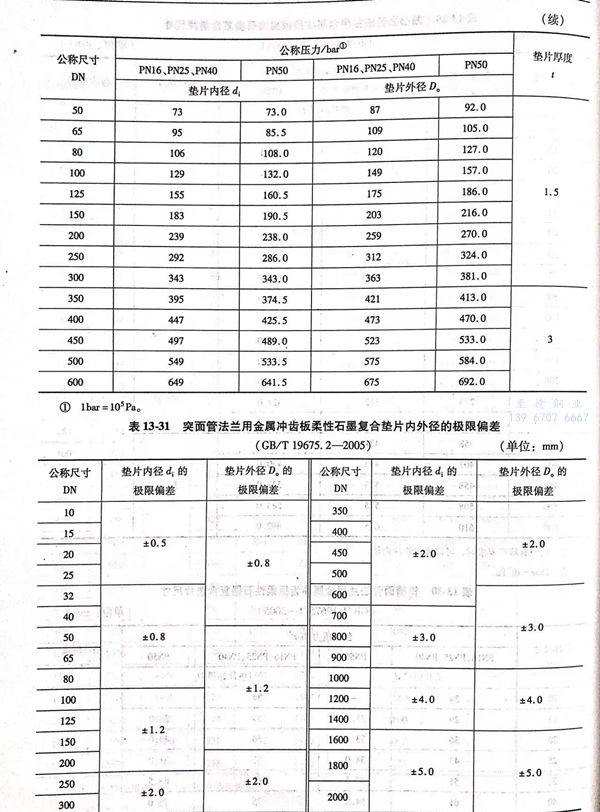

 a. 突面管法(fa)蘭用(yong)金屬沖齒板柔性石墨(mo)復合(he)墊片的(de)(de)內外徑的(de)(de)極限偏差見表13-31.

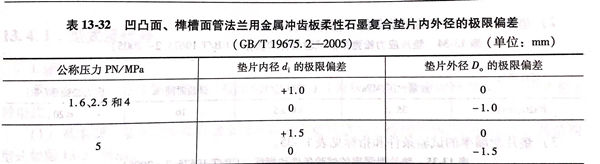

 b. 凹凸(tu)面(mian)(mian)、榫(sun)槽面(mian)(mian)管法蘭(lan)用金屬沖齒板柔性石墨復合墊片內(nei)外(wai)徑的極限偏差見表13-32.




 c. 厚(hou)(hou)(hou)度為(wei)(wei)1.5mm墊(dian)片(pian)的厚(hou)(hou)(hou)度極限(xian)偏(pian)差為(wei)(wei)±0.15mm;厚(hou)(hou)(hou)度為(wei)(wei)3mm墊(dian)片(pian)的厚(hou)(hou)(hou)度極限(xian)偏(pian)差為(wei)(wei)±0.20mm.同一墊(dian)片(pian)的厚(hou)(hou)(hou)度差不應大于0.15mm.



二、技術要(yao)求


1. 材(cai)料


a. 金屬沖齒(chi)板柔性石墨(mo)復(fu)(fu)合墊片(pian)由金屬沖齒(chi)板與(yu)柔性石墨(mo)板材復(fu)(fu)合而(er)成。


b. 常用金屬沖(chong)(chong)齒板材料(liao)為(wei)低碳鋼(gang)(gang)(gang)(gang)和(he)0Cr18Ni9、00Cr19Ni10、0Cr17Ni12Mo2、00Cr17Ni14Mo2等。其性能應符合 GB/T 2520-2008《冷(leng)軋電(dian)鍍錫鋼(gang)(gang)(gang)(gang)板及鋼(gang)(gang)(gang)(gang)帶》和(he)GB/T3280-2007《不銹(xiu)鋼(gang)(gang)(gang)(gang)冷(leng)軋鋼(gang)(gang)(gang)(gang)板和(he)鋼(gang)(gang)(gang)(gang)帶》等相應標準的規定(ding)。經與用戶協商，也可以采用其他(ta)沖(chong)(chong)齒板材料(liao)。


c. 常用包邊(bian)材料(liao)為06Cr19Ni9、022Cr19Ni10、0Cr17Ni12Mo2、022Cr17Ni12Mo2等(deng)。其性能應符合GB/T 3280-2007等(deng)相應標準(zhun)的(de)規定。經與(yu)用戶協商，也可以采用其他包邊(bian)材料(liao)。


d. 金(jin)屬沖齒(chi)板柔性石墨(mo)復(fu)合板材的(de)性能應符(fu)合JB/T 6628-2008《柔性石墨(mo)復(fu)合增強(qiang)（板）墊(dian)》的(de)規定(ding)。


2. 制(zhi)造


 a. 墊(dian)片(pian)應(ying)由整張(zhang)復合板(ban)切割制成。外徑(jing)大于1000mm的墊(dian)片(pian)，如需要拼接，應(ying)征得需方同(tong)意。



 b. 厚(hou)度3mm的墊片(pian)可(ke)由(you)厚(hou)度1.5mm的墊片(pian)粘貼(tie)而成，但應保證粘貼(tie)后(hou)的墊片(pian)在運輸、儲存和安裝使(shi)用(yong)過程中(zhong)不發生(sheng)分層和錯位現象。



 c. 墊片(pian)包(bao)邊(bian)應(ying)平整，公(gong)稱尺寸小(xiao)于或等于DN150的墊片(pian)，內(nei)包(bao)邊(bian)不(bu)允許接頭；DN150以上的墊片(pian)，內(nei)包(bao)邊(bian)只允許有一個接頭。焊(han)點不(bu)應(ying)有未熔(rong)合和過熔(rong)等缺陷。


3. 外觀


墊片表面應平整、無(wu)翹曲(qu)變形，不允許有裂紋、褶(zhe)皺、劃傷等可能影響使用性能的(de)缺陷存在。邊緣切割應整齊，金屬(shu)沖齒板與柔性石墨層應結合良好。


4. 性能

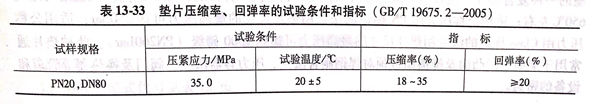

 a. 墊片(pian)的(de)壓縮率和(he)回彈率的(de)試(shi)驗條件(jian)和(he)指標見表13-33.



 b. 墊片應力松弛率(lv)的(de)試驗(yan)條件和指(zhi)標見表 13-34。



 c. 墊片泄漏(lou)率的試驗條件(jian)和指標見表 13-35。




三、標記

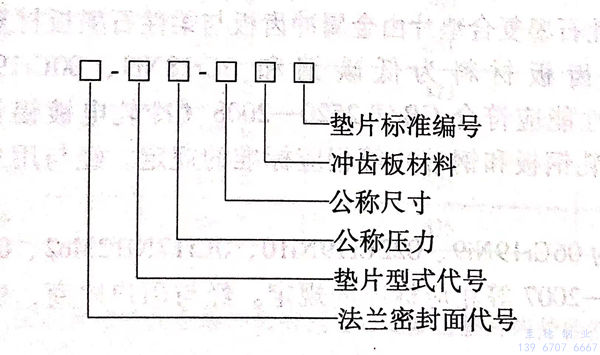

1. 標(biao)記方法


雜 4.jpg


2. 標記示例


 a. PN10,DN100,金屬沖齒板材料為06Cr19Ni9的突面管法蘭用內(nei)外包邊型柔性石墨復合墊片，標記為：RF-C PN10-DN100 06Cr19Ni9 GB/T 19675.1-2005


 b. PN25,DN200,金(jin)屬沖齒板材料為06Cr19Ni9的(de)凹凸面管法(fa)蘭用(yong)內包(bao)邊型柔性石墨復合(he)墊片，標記為：MF-B PN25-DN200 06Cr19Ni9 GB/T 19675.1-2005


 c. PN50,DN300,金屬沖齒板材料為06Cr19Ni9的榫(sun)槽面管法蘭用基本型柔性石(shi)墨復合墊片，標記為：TG-A PN50-DN300 06Cr19Ni9 GB/T 19675.1-2005
